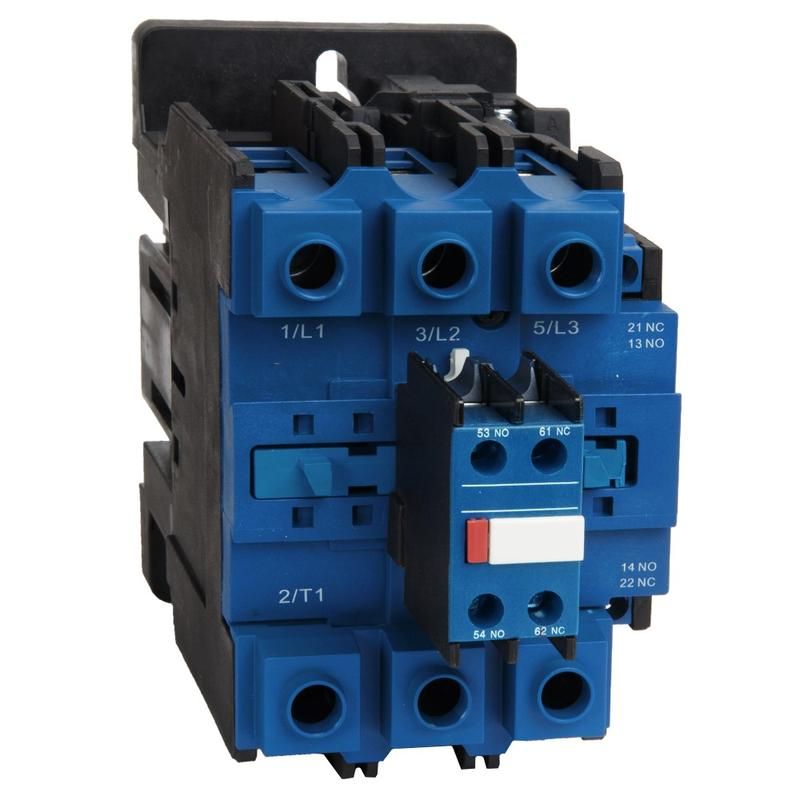

Контактор ПМ12-040100 УХЛ4 В 40А кат. 220В AC 3НО+3НЗ КЭАЗ 312359

Контактор ПМ12-040100 УХЛ4 В от КЭАЗ - устройство для коммутации силовых цепей переменного тока, предназначенное для частых включений и отключений электродвигателей мощностью до 18,5 кВт. Подходит для установки в распределительных щитах и пультах управления, где требуется надёжное управление нагрузкой на 40 А.

Назначение и область применения

Контактор ПМ12-040100 УХЛ4 В используется для удалённого управления электродвигателями переменного тока: запуск, остановка, реверс. Он применяется в системах, требующих частых операций включения/выключения - например, в лифтах, кранах, насосах, вентиляторах, тепловых завесах, станках и системах АВР. Также подходит для управления групповым освещением или нагревательными элементами.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 40 А
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 3
• Управляемая мощность двигателя: до 18,5 кВт
• Род тока: переменный (AC)
• Исполнение: открытое - без корпусной защиты
• Степень защиты: IP00 - нет защиты от внешних воздействий
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-040100 УХЛ4 В устанавливается на DIN-рейку шириной 35 мм или крепится болтами к панели. Для подключения используются винтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Силовые клеммы рассчитаны на медные жилы сечением до 16 мм2. Управляющая катушка подключается к сети 220 В через кнопочную станцию или PLC. Обязательно проверьте соответствие напряжения катушки - использование 380 В повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Серия ПМ12 прошла испытания на механическую износостойкость и электрическую долговечность. Однако из-за степени защиты IP00 устройство нельзя использовать во влажных, пыльных или взрывоопасных средах без дополнительной защиты в виде герметичного шкафа или кожуха.

Преимущества

• Высокая коммутационная способность - выдерживает до 1 млн операций включения/отключения
• Чёткая схема контактов: 3НО + 3НЗ позволяют реализовать сложные алгоритмы управления
• Универсальное крепление - совместим с большинством типов щитов и пультов
• Надёжная конструкция от КЭАЗ - проверенная серия для промышленного использования

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли, агрессивных паров - IP00 не обеспечивает физическую защиту
• Не подходит для работы с постоянным током - катушка рассчитана исключительно на 220 В AC
• Максимальная мощность двигателя - 18,5 кВт; перегрузка вызывает перегрев и выход из строя
• Требуется внешняя защита (автомат, тепловое реле) - сам контакт не имеет встроенной защиты от перегрузки или короткого замыкания

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу датчика уровня
• Реверсирование двигателя конвейера - через два контактора (основной и реверсивный)
• Автоматический ввод резерва (АВР): основной источник отключается, ПМ12-040100 УХЛ4 В включает резервный генератор
• Управление тепловой завесой - включение при открывании двери, отключение после закрытия

Практические советы

• Выбирая аналог, обращайте внимание на посадочные размеры - ПМ12-040100 УХЛ4 В имеет стандартную форму для серии ПМ12, что позволяет менять его на другие модели этой же серии без переделки монтажа
• При использовании в частых циклах (например, лифт) рекомендуется установить тепловое реле и предохранители - даже при 40 А возможна перегрузка при длительном пуске
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление или подгар снижают срок службы
• Не используйте этот контакт в качестве рубильника - он не предназначен для ручного отключения под нагрузкой
• Для защиты от скачков напряжения в сети 220 В можно установить варистор на вход катушки
