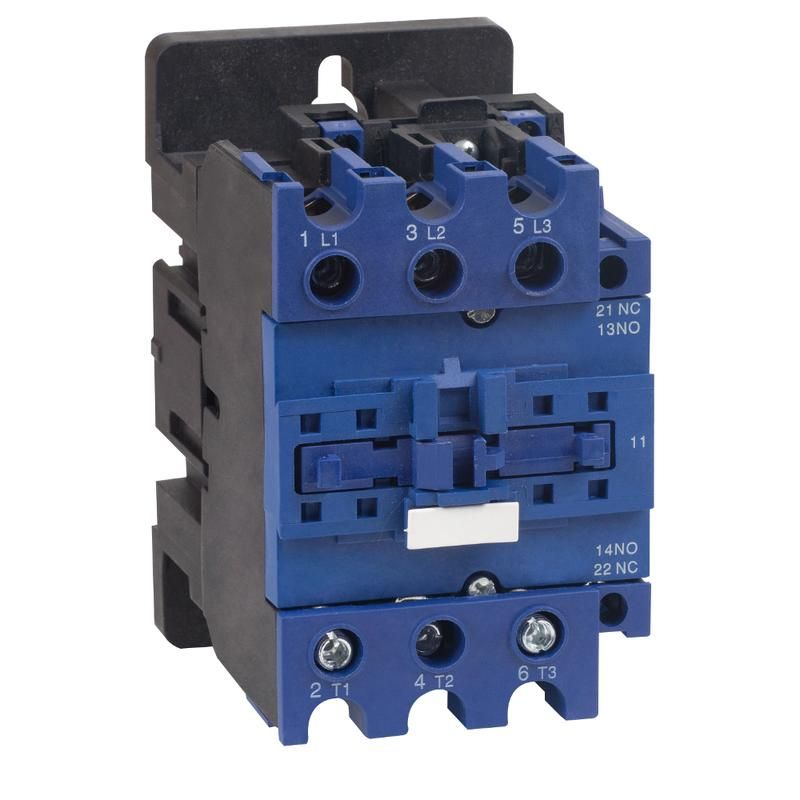

Контактор ПМ12-063100 УХЛ4 В 63А кат. 127В AC 1НО+1НЗ КЭАЗ 315179

Контактор ПМ12-063100 УХЛ4 В, 127В, (1з+1р) от КЭАЗ предназначен для частого включения и отключения электродвигателей до 30 кВт в сетях переменного тока. Этот контактный аппарат используется в системах автоматизации, где требуется надёжное управление нагрузкой через слабые управляющие сигналы. Артикул 315179 соответствует модели из серии ПМЛ.

Назначение и область применения

Контактор ПМ12-063100 УХЛ4 В, 127В, (1з+1р) применяется для коммутации трёхфазных двигателей и других активных/реактивных нагрузок. Он работает в паре с кнопочными пунктами, термореле или программируемыми контроллерами. Подходит для установки в щитах управления на заводах, в насосных станциях, на конвейерах и в другом промышленном оборудовании. Модель рассчитана на работу в условиях повышенной влажности и температур до +40 C благодаря исполнению УХЛ4.

Технические характеристики

• Напряжение питания катушки: 127 В переменного тока (AC) - требует именно такого уровня сигнала для срабатывания;
• Номинальный ток главных контактов: 63 А - способен выдерживать длительную нагрузку до этого значения;
• Число силовых контактов: 3 нормально открытых (НО) и 3 нормально закрытых (НЗ) - позволяют реализовать любую логику переключения;
• Вспомогательные контакты: 1 НО и 1 НЗ - используются для передачи состояния контактора в цепи контроля и аварийной сигнализации;
• Управляемая мощность двигателя: до 30 кВт - оптимально для средних по габаритам асинхронных машин;
• Степень защиты IP00: полностью открытое исполнение - не защищено от пыли и воды; требует установки внутри корпуса или шкафа;
• Тип подключения: винтовой зажим - все провода фиксируются болтами, что обеспечивает прочное соединение;
• Исполнение: открытое - не имеет внешней оболочки, компактно, но требует защиты от механических повреждений и воздействия окружающей среды.

Совместимость и монтаж

Контактор ПМ12-063100 УХЛ4 В, 127В, (1з+1р) монтируется на DIN-рейку шириной 35 мм (стандарт EN 60715) с помощью специального крепления на задней стенке. Для подключения используйте медные жилы сечением до 16 мм2. Обязательно соблюдайте момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повредит пластиковую часть. Катушка управления питается исключительно от сети 127 В AC - применение постоянного тока или другого напряжения приведёт к выходу устройства из строя.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ Р 50030.4.1–2018 (IEC 60947-4-1) для контакторов класса AC-1 и AC-3. Сертифицирован для работы в районах с умеренным климатом (исполнение УХЛ4). Применяется в соответствии с правилами ПУЭ, рекомендуются средства защиты от перегрузок (термореле) и коротких замыканий (автоматические выключатели).

Преимущества

• Высокая долговечность - механическая износостойкость более 1 млн операций;
• Готовый набор контактов - три НО и три НЗ силовых, плюс два вспомогательных - позволяет отказаться от дополнительных модулей;
• Простота обслуживания - доступ к контактам после демонтажа крышки, легко проверить состояние;
• Широко распространённая серия ПМЛ - запчасти и аналоги есть в наличии практически во всех торговых точках.

Ограничения применения

• Не допускается использование вне электрического шкафа - степень защиты IP00 делает устройство уязвимым к пыли, влаге и случайным прикосновениям;
• Подходит только для переменного тока 127 В - нельзя использовать с источниками постоянного тока или другими напряжениями (например, 220 В);
• Не предназначена для частого пуска высоких инерционных механизмов свыше 30 кВт - возможен быстрый износ контактов;
• Не рекомендуется для взрывоопасных зон - отсутствие взрывозащиты и герметичности.

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе по команде с термостата;
• Управление насосом в системе водоснабжения через PLC с использованием одного вспомогательного контакта для индикации “работает”;
• Коммутирование конвейерной ленты в пищевой промышленности с функцией экстренного отключения по сигналу с Emergency Stop;
• Циклический режим работы оборудования с периодическим включением/выключением - например, в тестировании станков.

Практические советы

• Обязательно выбирайте автоматический выключатель с характеристикой C или D для защиты от скачков тока при пуске двигателя - особенно при работе близко к пределу 30 кВт;
• Проверьте соответствие сечения проводов клеммам - для 63 А лучше использовать минимум 10 мм2 меди;
• При сборке шкафа располагайте контактор так, чтобы была возможность свободно открывать крышку для осмотра - он не имеет радиатора, но при длительной нагрузке может греться;
• Не забудьте про перемычку между вспомогательными контактами, если нужна самоблокировка - типовая схема “пуск – удержание” требует подключения НО контакта параллельно кнопке “Пуск”;
• При замене старого контактора - совпадают ли номера контактов? У ПМ12-063100 УХЛ4 В, 127В, (1з+1р) расположение контактов отличается от некоторых аналогов - сверьте с чертежом.
