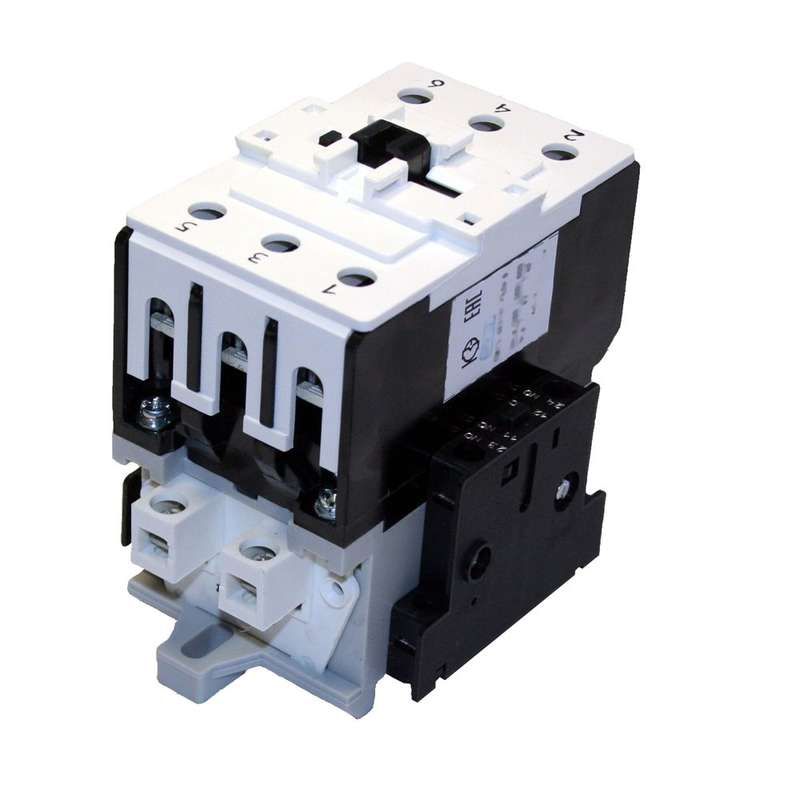

Контактор электромагнитный ПМ12-063151 УХЛ4 В 110В вариант А - 060151220ВВ110000020 КашинЗЭА

Контактор электромагнитный УХЛ4 В 110В, 63А, категория 110В AC, вариант А - устройство для дистанционного включения и выключения трёхфазных электродвигателей с короткозамкнутым ротором. Произведён компанией КЗЭА г.Кашин, артикулы пм12-063151 и 060151220вв110000020. Подходит для стационарных систем управления, где требуется надёжное коммутирование нагрузки до 30 кВт.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 110В, 63А, категория 110В AC, вариант А используется для удалённого запуска, остановки и управления трёхфазными асинхронными двигателями. Применяется в промышленных установках: станках, насосах, вентиляторах, конвейерах. Не предназначен для реверса - работает только в одном направлении. Подходит для сетей с напряжением до 660 В и частотой 50–60 Гц.

Технические характеристики

• Напряжение управления: 110 В переменного тока (AC)
• Номинальный ток главной цепи: 63 А
• Количество главных контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC)
• Номинальная мощность двигателя: 30 кВт
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, повышенной влажности и наличии конденсата
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (печатную плату)
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открытый

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 110В, 63А, категория 110В AC, вариант А монтируется исключительно на печатную плату. Для этого необходимы соответствующие отверстия и площадки под выводы. Напряжение управления 110 В AC требует совпадения с источником управления - несовместим с 220/380 В. Открытая конструкция (IP00) допускает использование только внутри защищённых щитов или корпусов. Не имеет встроенной защиты от перенапряжений - рекомендуется подключение ОПН параллельно катушке.

Безопасность и стандарты

Производитель указывает соответствие требованиям к промышленному оборудованию, однако явного упоминания международных стандартов (IEC, GOST) в данных нет. Климатическое исполнение УХЛ4 соответствует ГОСТ 15150. Монтаж и эксплуатация должны проводиться в соответствии с правилами устройства электроустановок (ПУЭ).

Преимущества

• Высокая коммутационная способность - 63 А позволяет управлять двигателями до 30 кВт без перегрева
• Наличие двух вспомогательных нормально закрытых контактов - удобно для блокировок и сигнализации
• Климатическое исполнение УХЛ4 обеспечивает работоспособность в условиях повышенной влажности и низких температур
• Винтовое подключение - надёжное соединение, легко проверить и затянуть

Ограничения применения

• Не поддерживает реверс - для изменения направления вращения нужен второй контактор
• Степень защиты IP00 - нельзя использовать вне электрического шкафа; риск поражения током и повреждения от пыли, брызг, механических ударов
• Требуется внешнее подавление перенапряжений - без ОПН возможен выход катушки из строя при отключении
• Монтаж только на плату - не подходит для крепления на DIN-рейку
• Напряжение управления 110 В AC - нестандартное для России, требует наличия понижающего трансформатора или специального источника

Примеры использования

• Управление насосом в системе водоснабжения с автоматическим включением по давлению
• Включение вентилятора охлаждения на производстве при достижении заданной температуры
• Коммутирование конвейерной ленты в пищевой промышленности через PLC с сигналом 110 В AC
• Частично автоматизированная линия с несколькими двигателями, где каждый контролируется отдельным контактом

Практические советы

• Обязательно используйте ограничитель перенапряжения (ОПН) параллельно катушке - продлит срок службы контактора
• Проверьте посадочные размеры перед монтажом - контакты расположены под определённым шагом, подходят только к конкретным платам
• Не устанавливайте в местах с постоянным попаданием воды, масла или металлической стружки - IP00 не защищает
• При использовании в холодном помещении учтите, что УХЛ4 выдерживает минусовые температуры, но при включении влажного воздуха возможна коррозия контактов - периодически осматривайте
• Для сложных схем с блокировками используйте вспомогательные контакты NC - они позволяют реализовать безопасную последовательность запуска
