Контактор ПМ12-063150 УХЛ4 В кат. 110В вариант "А" Кашин 060150000ВВ110000020 КашинЗЭА

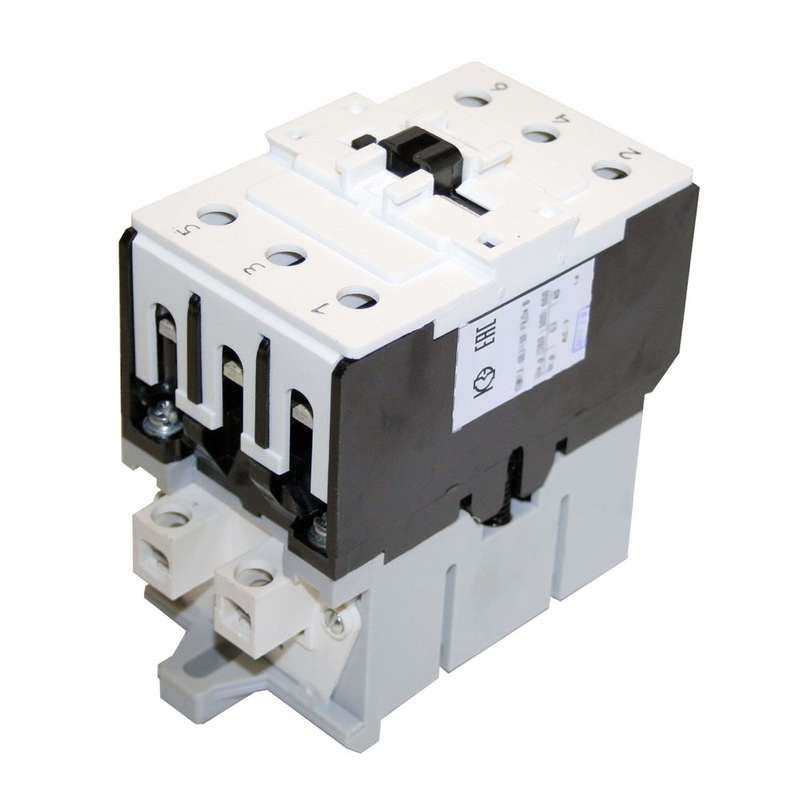

Контактор ПМ12-063150 УХЛ4 категория 110В вариант А - устройство для дистанционного включения и отключения электродвигателей и других нагрузок до 63 А в цепях переменного тока напряжением 110 В. Производится компанией КЗЭА г.Кашин, артикул 060150000вв110000020.

Назначение и область применения

Контактор ПМ12-063150 УХЛ4 категория 110В вариант А предназначен для частого коммутирования электрических цепей переменного тока. Подходит для управления двигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим надёжного и долговечного переключения. Применяется в промышленной автоматике, на объектах с умеренным климатическим воздействием.

Технические характеристики

• Номинальный ток главных контактов: 63 А
• Напряжение катушки управления: 110 В переменного тока
• Исполнение по климатическому исполнению: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты корпуса: IP20 - защищён от доступа пальцами и предметов более 12 мм, но не от пыли и воды
• Категория применения: AC-1 - управление активными нагрузками (например, нагревательными элементами); также поддерживает AC-3 - управление асинхронными двигателями
• Частота: 50 Гц

Совместимость и монтаж

Контактор ПМ12-063150 УХЛ4 категория 110В вариант А монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: вход/выход силовой цепи - 16–25 мм2, контрольная цепь - до 2,5 мм2. Напряжение катушки 110 В соответствует стандартным системам управления в некоторых типах оборудования, особенно импортного производства. Не совместим с постоянным током - использовать можно только с переменным.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Соответствует нормам безопасности для промышленного электрооборудования. Отсутствие сертификата CE не препятствует применению внутри России и стран СНГ, где действуют свои регламенты.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций
• Устойчивость к колебаниям напряжения +-10% от номинала 110 В
• Надёжная фиксация на DIN-рейке, исключающая самопроизвольное выпадение
• Простая замена - совместим с другими контактами серии ПМ12

Ограничения применения

• Не предназначено для работы во взрывоопасных средах
• Не выдерживает длительного превышения тока выше 63 А - требуется установка теплового реле или предохранителей
• IP20 не обеспечивает защиту от пыли и брызг - не применяется в открытых или сырых помещениях без дополнительной защиты
• Работает только с переменным током; нельзя подключать к источникам постоянного тока

Примеры использования

• Управление трёхфазным двигателем насоса на водоканале
• Переключение конвейера на пищевом производстве
• Автоматическое включение системы вентиляции по сигналу от терморегулятора
• Коммутация печей сопротивления в термических камерах

Практические советы

• При использовании с двигателями обязательно устанавливайте тепловое реле - даже при номинальном токе 63 А возможна перегрузка при запуске
• Проверьте соответствие напряжения катушки: 110 В - не путать с 220 В или 380 В, иначе контактор не сработает или выйдет из строя
• Для продления срока службы избегайте частых включений при высоких токах - лучше использовать частотный преобразователь для мягких пусков
• При монтаже соблюдайте минимальные расстояния между соседними аппаратами - рекомендовано не менее 10 мм для теплоотвода
• Артикул 060150000вв110000020 - единственный идентификатор для заказа запчастей и аналогов. Храните его при обслуживании оборудования.
