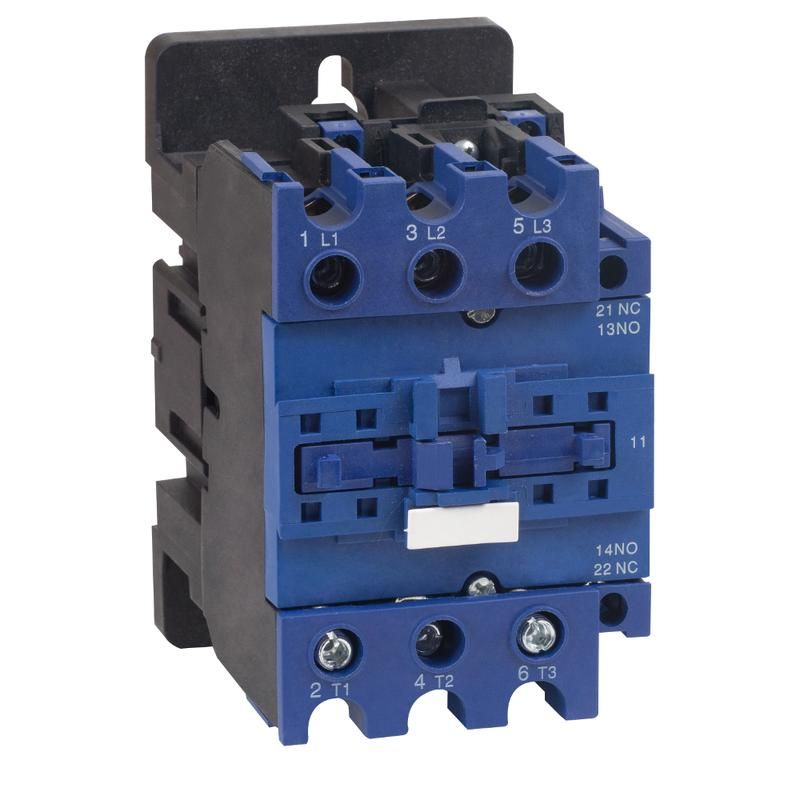

Контактор ПМ12-063150 УХЛ4 В 63А кат. 36В AC 1НО+1НЗ КЭАЗ 315190

Контактор ПМ12-063150 УХЛ4 В, 36В, (1 нормально открытый + 1 нормально закрытый контакт) от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 30 кВт в сетях переменного тока. Модель с управлением от 36 В подходит для систем автоматизации с безопасным низковольтным управлением.

Назначение и область применения

Контактор ПМ12-063150 УХЛ4 В, 36В, (1 нормально открытый + 1 нормально закрытый контакт) используется для коммутации силовых цепей переменного тока. Подходит для управления электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием мощностью до 30 кВт. Напряжение управления 36 В делает его безопасным для использования в системах с низковольтной управляющей цепью — например, в пультах управления, станках с ЧПУ или промышленной автоматике.

Технические характеристики

• Номинальный ток: 63 А — способен выдерживать длительную нагрузку до этого значения в силовой цепи
• Номинальное напряжение управления: 36 В переменного тока — требует именно такого напряжения для срабатывания катушки
• Род тока: переменный (AC) — работает только в сетях с переменным током, не совместим с постоянным током
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) — позволяют реализовать базовые логические схемы переключения
• Номинальная мощность двигателя: 30 кВт — рекомендованная максимальная мощность нагрузки для надёжного срабатывания
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Исполнение: открытое — корпус не имеет герметичной оболочки, требуется установка в щите или защищённом месте

Совместимость и монтаж

Контактор ПМ12-063150 УХЛ4 В, 36В, (1 нормально открытый + 1 нормально закрытый контакт) монтируется с помощью винтового крепления на DIN-рейку или плоскую поверхность. Подключение силовых проводов — также винтовое: зажимы рассчитаны на медные жилы сечением до 16–25 мм² (зависит от стандарта). Для управления подключается катушка 36 В AC через кнопочные посты, реле или контроллер. Обязательно соблюдайте полярность фаз при подключении силовых контактов — хотя контактор не чувствителен к чередованию фаз, важно избежать перекоса нагрузки.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Применяет материалы, устойчивые к нагреву и возгоранию. Открытая конструкция требует установки внутри распределительного шкафа с уровнем защиты не ниже IP54. Не допускается использование во взрывоопасных средах, в условиях повышенной влажности или запылённости без дополнительной защиты.

Преимущества

• Высокий ресурс коммутаций — обеспечивает долгую службу даже при частом включении/выключении
• Чёткая механическая индикация положения контактов — легко определить состояние “вкл./выкл.” визуально
• Наличие двух типов контактов (НО+НЗ) позволяет строить простые схемы самоблокировки, реверса или аварийного отключения
• Совместим с широкой линейкой устройств КЭАЗ — можно использовать с аналогичными тепловыми реле, предохранителями и пускателями серии ПМЛ

Ограничения применения

• Не применяется в цепях постоянного тока — катушка 36 В AC не сработает от DC
• IP20 не защищает от влаги и пыли — нельзя устанавливать вне шкафов, в сырых помещениях или на улице
• Не предназначена для работы с высокочастотными импульсами — только для сети 50/60 Гц
• Максимальная мощность 30 кВт — при больших нагрузках возможны сваривание контактов и выход из строя
• Требуется внешнее тепловое реле для защиты от перегрузки — сам контактор не имеет встроенной термической защиты

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение конвейера в пищевой промышленности через пульт с кнопками 36 В
• Автоматическое переключение между основным и резервным источником питания
• Система управления лифтом или эскалатором с использованием сигнала от PLC

Практические советы

• Проверьте соответствие напряжения управления — 36 В AC — перед подключением. Переполюсовка или применение 24 В/48 В приведут к отказу срабатывания
• При монтаже затягивайте винты усилием 0,5–0,7 Н·м — переусилие повредит контактные колодки
• Обеспечьте достаточное охлаждение вокруг контактора — не располагайте рядом с нагревательными элементами
• Для защиты от скачков напряжения используйте RC-цепочку или варистор на входе катушки
• При сборке схемы с НЗ-контактом учтите, что он размыкается при включении — это часто используют для блокировки старта при аварии
• Артикул 315190 — это точный номер для заказа запасных частей и аналогов в каталоге КЭАЗ
