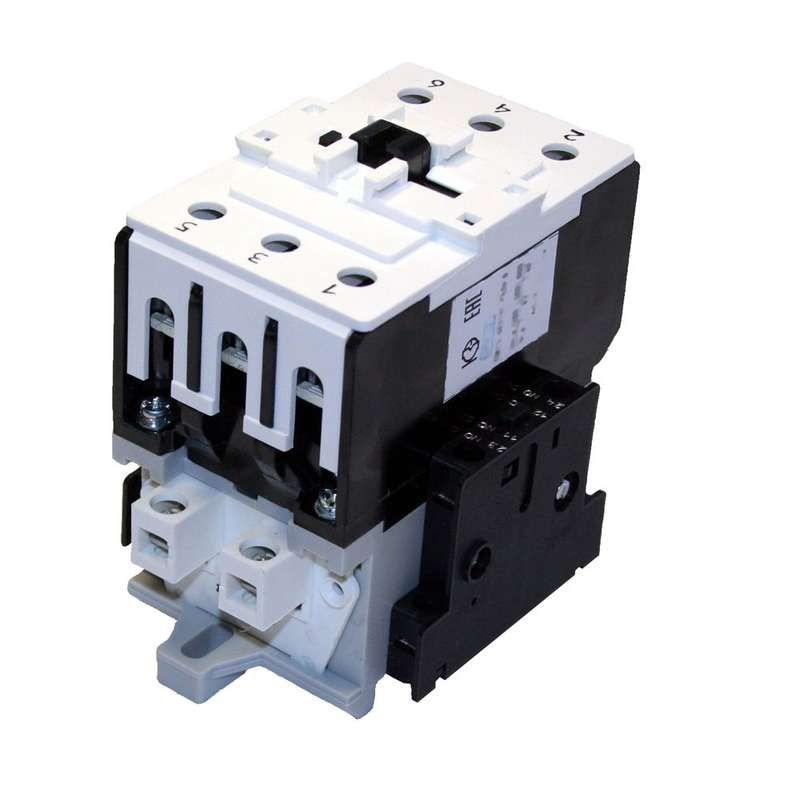

Пускатель магнитный 63А катушка управления 36В нереверсивный2НО+2НЗ ПМ12 - 060151220ВВ036000020 КашинЗЭА ПМ12-063151

Пускатель магнитный 63А катушка управления 36В нереверсивный 2НО+2НЗ, контактор УХЛ4 36В вариант А - устройство для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 30 кВт. Применяется в системах автоматического управления, где требуется надёжное коммутирование нагрузки с контролируемым напряжением катушки 36 В переменного тока. Бренд КЗЭА, артикулы 060151220вв036000020 и пм12-063151.

Назначение и область применения

Пускатель магнитный 63А катушка управления 36В нереверсивный 2НО+2НЗ, контактор УХЛ4 36В вариант А предназначен для удалённого запуска, остановки и защиты электродвигателей с короткозамкнутым ротором. Подходит для стационарных установок в промышленной автоматике: конвейеры, насосы, вентиляторы, станки. Не используется для реверса - направление вращения двигателя задаётся внешней схемой. Катушка управления работает от переменного тока 36 В, что обеспечивает безопасную работу оператора при обслуживании цепей управления.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 36 В AC - требует источник питания именно такого уровня; совместим с преобразователями, трансформаторами и сетями безопасности.
• Номинальное рабочее напряжение: 660 В - допустимо применение в трёхфазных сетях до этой величины, частота 50/60 Гц.
• Номинальная мощность двигателя: 30 кВт - оптимальна для двигателей такой классификации, соответствует нормам IEC 60947-4-1.
• Контакты: 2 normally open (НО) + 2 normally closed (НЗ) - обеспечивают сигнализацию состояния (вкл./выкл.) и возможность построения интерлоков.
• Индикация: есть - светодиод показывает состояние включения катушки, позволяет быстро диагностировать работоспособность устройства.
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного климата с возможностью повышенной влажности и температур от −25C до +40C.
• Способ монтажа: монтажная плата - крепится через отверстия на печатной плате, не предполагает DIN-рейку.

Совместимость и монтаж

Устройство монтируется исключительно на печатную плату. Отличается от типовых моделей с DIN-креплением - не подходит для шкафов со стандартными рейками. Для подключения силовой части используйте провода сечением не менее 10–16 мм2 (для медных жил). Катушка управления подключается двумя выводами - соблюдайте полярность, хотя переменный ток её не требует. Индикация активируется при наличии напряжения на катушке - проверьте питание перед первым включением. Максимальный момент затяжки винтов - 0,8 Нм, чтобы не повредить корпус.

Безопасность и стандарты

Пускатель магнитный 63А катушка управления 36В нереверсивный 2НО+2НЗ, контактор УХЛ4 36В вариант А соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита IP20 - доступ к токоведущим частям ограничен, но не защищена от брызг и пыли. Для снижения импульсных перенапряжений на катушке рекомендовано параллельное подключение ограничителя перенапряжения (ОПН). Без него срок службы катушки может снизиться из-за ЭМИ от коммутации индуктивной нагрузки.

Преимущества

• Высокий токовый порог (63 А) - поддерживает крупные двигатели без необходимости перехода на более дорогую серию.
• Низковольтная катушка (36 В) - минимизирует риск поражения током при обслуживании цепей управления.
• Четыре вспомогательных контакта - позволяют реализовать сложные алгоритмы управления без внешних реле.
• Индикация работы - ускоряет поиск отказов и снижает время простоя.
• Климатическое исполнение УХЛ4 - устойчив к условиям среднего производства, включая сезонные изменения влажности.

Ограничения применения

• Не подходит для реверсивных схем - нельзя использовать там, где двигатель должен менять направление вращения.
• Только монтаж на плату - невозможно установить в стандартные щитовые шкафы с DIN-рейкой.
• Не имеет встроенного теплового реле - для защиты от перегрузок нужен внешний термореле или частотник.
• Не предназначен для частотного регулирования - применяется только для ON/OFF-управления.
• Работает только с переменным током - несовместим с постоянным током даже при 36 В.

Примеры использования

• Автоматическая система подачи воды - управление насосом 30 кВт через PLC с выходом 36 В AC.
• Производственный конвейер - включение/остановка по сигналу с кнопочного пункта и контроль состояния через НО-контакты.
• Вентиляционная установка - автономное управление в зависимости от температуры воздуха с использованием двух НЗ-контактов для сигнала “неисправность”.

Практические советы

• Проверяйте соответствие напряжения катушки 36 В - использование 24 В или 48 В вызовет либо невозможность втягивания, либо перегрев и выход из строя.
• Подключите ОПН параллельно катушке - особенно важно при работе рядом с частотными преобразователями или высокочастотными помехами.
• При сборке платы следите за расстоянием между контактами - минимальный зазор должен составлять не менее 5 мм для 660 В согласно правилам электробезопасности.
• Не закрывайте устройство герметично - необходим свободный воздушный поток вокруг корпуса для теплоотвода при длительной нагрузке 63 А.
• При замене аналога - сравнивайте не только ток и напряжение, но и расположение крепёжных отверстий и форму контактов - отличается от популярных моделей ABB или Schneider Electric.
