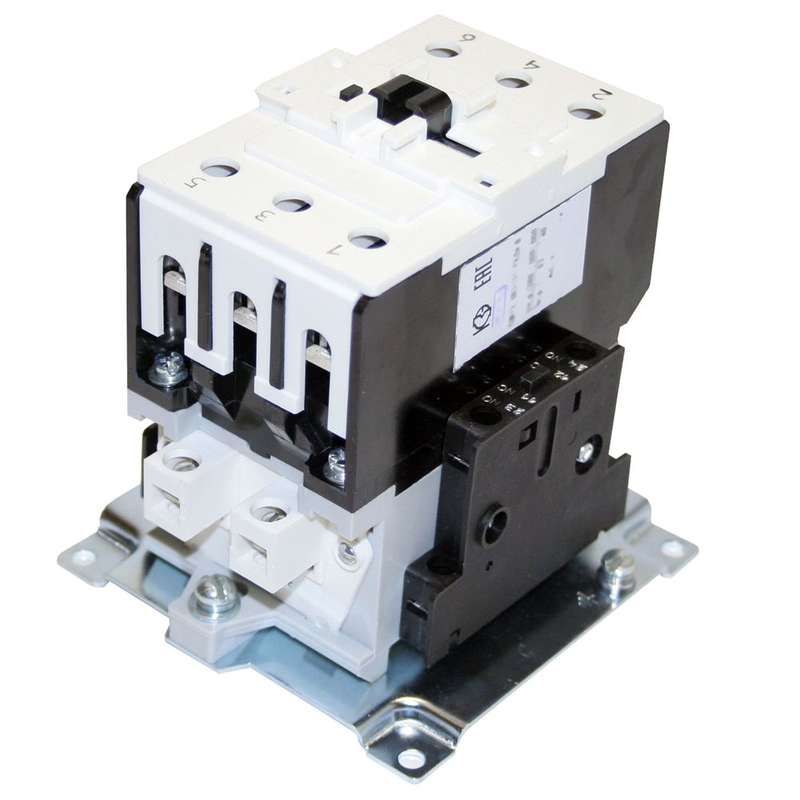

Пускатель магнитный ПМ12-063151 110В (2з+2р) вари ант 'К' - 060151220ВВ110000030 КашинЗЭА

Контактор магнитный 63А катушка 110В AC вариант 'К' - это пускатель для дистанционного управления трёхфазными электродвигателями мощностью до 30 кВт. Устройство от бренда КЗЭА с артикулом пм12-063151 рассчитано на работу в стационарных системах автоматизации, где требуется надёжное включение/выключение нагрузки без реверса.

Назначение и область применения

Контактор магнитный 63А катушка 110В AC вариант 'К' предназначен для коммутации силовой цепи трёхфазных асинхронных двигателей с короткозамкнутым ротором. Он используется в схемах управления, где нужна дистанционная операция запуска и остановки - например, на конвейерах, насосах, вентиляторах, станках. Катушка с питанием 110 В переменного тока позволяет интегрировать устройство в системы управления с низковольтной логикой, типичные для промышленной автоматики.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку до этого значения в нормальных условиях;
• Напряжение катушки: 110 В AC - требует именно такого напряжения для срабатывания; не работает от постоянного тока;
• Количество главных контактов: 3 замыкающих, 0 размыкающих - обеспечивает полное подключение всех трёх фаз двигателя;
• Вспомогательные контакты: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и построения схем управления;
• Номинальная мощность двигателя: 30 кВт - оптимальная нагрузка для данного аппарата при напряжении до 660 В;
• Индикация состояния: есть - встроенная световая сигнализация показывает, когда контактор включен;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и влаги;
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не предполагает DIN-рейку;
• Род тока: переменный (AC) - совместим только с сетями 50–60 Гц;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя.

Совместимость и монтаж

Устройство монтируется исключительно на печатную плату. Для установки нужны отверстия соответствующего шага - проверьте расположение крепёжных отверстий перед заказом. Подключение силовых проводов - к верхним и нижним зажимам, контрольных - к клеммам катушки и вспомогательных контактов. Не используйте этот контактор в сборках с DIN-рейкой - он не имеет крепления для неё. Катушка 110 В AC совместима с большинством промышленных контроллеров и трансформаторов, но требует точного соблюдения напряжения - отклонение более +-10 % снижает срок службы.

Безопасность и стандарты

Контактор соответствует требованиям к промышленному оборудованию для работы в стационарных установках. Применяется в соответствии с ГОСТ Р МЭК 60947-4-1. Индикация и защита от перенапряжений (при использовании ОПН) повышают безопасность при работе с высокими токами. Однако IP20 не допускает использование в сырых, пыльных или агрессивных средах - для таких условий необходима внешняя защитная оболочка.

Преимущества

• Высокая коммутационная способность - 63 А позволяют управлять двигателями до 30 кВт без перегрева;
• Чёткая схема вспомогательных контактов - два НО и два НЗ обеспечивают гибкую реализацию логических функций;
• Встроенная индикация - сразу видно состояние контактора, что упрощает диагностику;
• Надёжная конструкция от КЗЭА - известный производитель с опытом в промышленных аппаратах;
• Поддержка стандарта на подавление перенапряжений - можно легко установить ОПН прямо на аппарате для продления срока службы катушки.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют размыкающие контакты и механическая блокировка;
• IP20 - нельзя использовать вне щита, в помещениях с повышенной влажностью или пылью;
• Только монтаж на плату - невозможно установить на DIN-рейку;
• Катушка 110 В AC - несовместима с системами на 220 В, 24 В или постоянном токе;
• Не содержит тепловой защиты - для защиты от перегрузок требуется внешнее реле перегрузки.

Примеры использования

• Управление насосом в системе водоснабжения - включение/остановка по сигналу от PLC;
• Привод конвейера на пищевом производстве - пуск после сброса аварии;
• Вентилятор в HVAC-системе - работа по расписанию с индикацией активности;
• Станок с ЧПУ - запуск шпинделя по команде, с обратной связью через НЗ-контакт.

Практические советы

• Обязательно подключите ограничитель перенапряжения (ОПН) параллельно катушке - это снизит риск пробоя изоляции и преждевременного выхода из строя;
• Проверьте посадочные отверстия на плате - они должны точно совпадать с габаритами контактора магнитного 63А катушка 110В AC вариант 'К';
• Не экономьте на сечении проводов - для 63 А используйте медные жилы минимум 16 мм2;
• Если нужна защита от перегрузки - добавьте термореле (например, ЛТР) последовательно с двигателем;
• Для сложных схем используйте НО-контакты для включения индикации, а НЗ - для блокировки других цепей при отключении.
