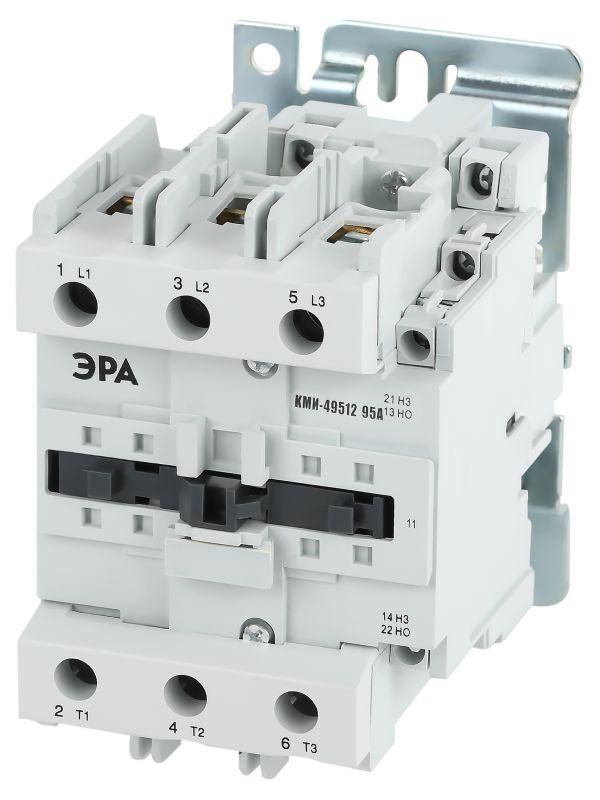

Контактор PRO KKM41-095-400-11-E КМИ-49512 95А 400В/АС3 1НО;1НЗ | Б0050453 ЭРА

Контактор КМИ-49512 95А 400В/АС3 1 нормально открытый, 1 нормально закрытый - это вспомогательный контактор от ЭРА, предназначенный для коммутации силовых цепей с током до 95 А и управления внешними цепями через встроенные контактные группы. Подходит для установки на DIN-рейку и применяется в системах автоматизации промышленного оборудования.

Назначение и область применения

Контактор КМИ-49512 95А 400В/АС3 1 нормально открытый, 1 нормально закрытый используется для дистанционного включения и выключения мощных нагрузок: асинхронных двигателей с короткозамкнутым ротором, нагревательных элементов, осветительных сетей и других малой индуктивности. Он работает в паре с пускателями или реле контроля, обеспечивая управление основной цепью и передачу сигнала в управляющие контуры через свои вспомогательные контакты.

Технические характеристики

• Номинальный рабочий ток: 95 А (при AC-3 - для двигателей); 95 А (при AC-1 - для активных нагрузок)
• Напряжение катушки управления: 400 В переменного тока (AC)
• Род тока: переменный (AC)
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Способ подключения вспомогательных цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтов

Совместимость и монтаж

Контактор КМИ-49512 95А 400В/АС3 1 нормально открытый, 1 нормально закрытый совместим с любыми стандартными DIN-рейками типа TS35. Устанавливается защёлкиванием на рейку - фиксация надёжная, демонтаж без инструментов. Для монтажа на поверхность доступны отверстия под винты M5. Подключение проводов - винтовое, допускает сечение до 16 мм2. Катушка управления рассчитана исключительно на 400 В AC - применение с другим напряжением повредит устройство.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицировано для работы в условиях промышленного электрооборудования. Категории применения: AC-3 (пуск и остановка асинхронных двигателей), AC-1 (управление активными нагрузками). Применение вне этих категорий не рекомендуется.

Преимущества

• Высокая механическая износостойкость благодаря прочному корпусу и качественным контактам
• Удобный монтаж на DIN-рейку - экономия времени при сборке щитов
• Наличие одной НО и одной НЗ группы позволяет реализовать базовые схемы управления без дополнительных модулей
• Поддерживает работу в широком температурном диапазоне - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для постоянного переключения более 120 раз в час - частые операции снижают срок службы
• Не использовать для индуктивных нагрузок выше 95 А или с высокими импульсными токами (например, трансформаторы)
• Катушка управления требует точного соблюдения напряжения 400 В AC - отклонение +-10% уже влияет на надёжность срабатывания
• Нет защиты от перегрузки - необходимо использовать в связке с тепловым реле или автоматическим выключателем

Примеры использования

• Управление насосами и вентиляторами на конвейерах
• Коммутирование печей и термоблоков в технологических линиях
• Связка с пускателем: основной контактор включает двигатель, а КМИ-49512 95А 400В/АС3 1 нормально открытый, 1 нормально закрытый даёт сигнал о состоянии в PLC
• Автоматическое освещение в цехах - включение/выключение по сигналу от контроллера

Практические советы

• Проверьте соответствие напряжения катушки 400 В AC перед подключением - неверное питание вызывает перегрев и выход из строя
• При использовании в составе сложной системы учтите, что одна группа НО и одна НЗ - минимальный набор; для более сложных схем потребуется дополнительный модуль
• Затягивайте винтовые зажимы усилием 0,8–1,0 Нм - недостаточно плотно - риск нагрева, слишком сильно - повреждение контакта
• Рекомендовано использовать с предохранителем или автоматом на 100–125 А для защиты от короткого замыкания
• Контактор КМИ-49512 95А 400В/АС3 1 нормально открытый, 1 нормально закрытый от ЭРА - проверенная модель для средних и крупных объектов, но не для экстремальных условий (влажность >95%, взрывоопасные зоны)
