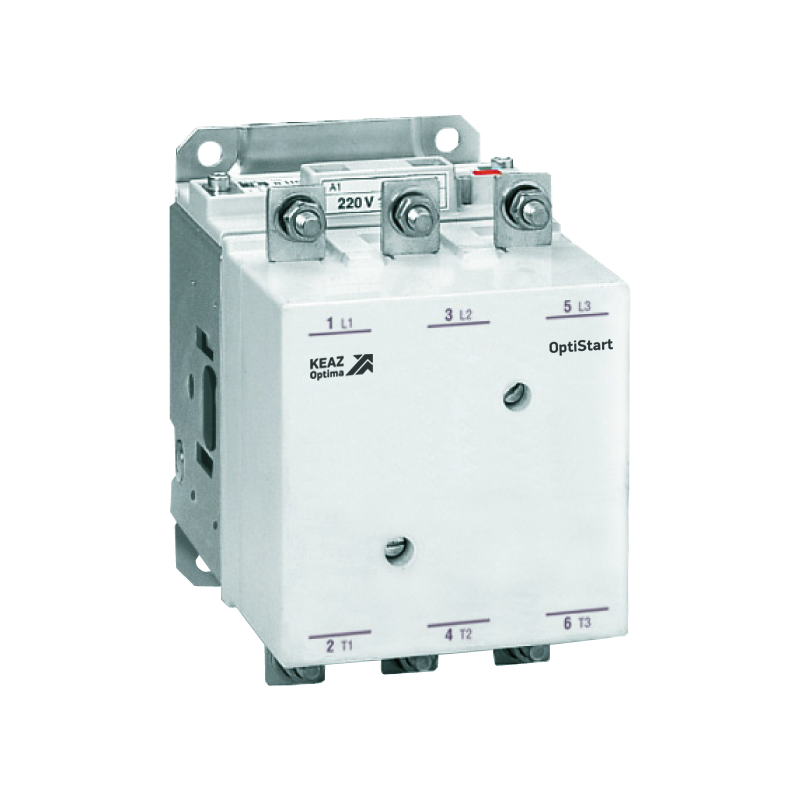

Контактор с универсальной катушкой управления AC/DC OptiStart K-F-630-30-00-U220 | 335109 КЭАЗ

Контактор K-F-630-30-00-U220 с катушкой AC/DC - это надёжный коммутационный аппарат от КЭАЗ для управления мощными электродвигателями до 355 кВт. Подходит для частых включений и отключений в промышленных системах, где важна совместимость с переменным и постоянным током управления.

Назначение и область применения

Контактор K-F-630-30-00-U220 с катушкой AC/DC предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 355 кВт. Он работает в циклических режимах - например, на насосных станциях, вентиляционных установках, конвейерах и компрессорах. Универсальная катушка AC/DC позволяет управлять им как от сети 220 В переменного тока, так и от постоянного, что удобно при использовании в системах с батарейным питанием или выпрямителями.

Технические характеристики

• Номинальный ток: 630 А (по классу AC-3 - для управления двигателями)
• Номинальное напряжение управления: 220 В (переменный или постоянный ток)
• Количество нормально открытых (НО) вспомогательных контактов: 3 шт.
• Мощность управляемого двигателя: до 355 кВт
• Способ подключения силовых цепей: винтовые зажимы
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Степень защиты: IP00 - без внешней защиты, требуется установка в закрытом корпусе
• Исполнение: открытое - все детали доступны для осмотра и обслуживания

Совместимость и монтаж

Контактор K-F-630-30-00-U220 с катушкой AC/DC монтируется с помощью винтового крепления. Для сборки системы используйте DIN-рейку или жесткую основную платформу. Подключение силовых проводов выполняется через винтовые зажимы - затягивайте их моментом, указанным в руководстве, чтобы избежать перегрева. Вспомогательные контакты можно использовать для сигнализации состояния или создания блокировок. Контактор совместим с аксессуарами серии OptiStart K: дополнительными контактами, термореле, гашением дуги и другими элементами, расширяющими функциональность.

Безопасность и стандарты

Контактор K-F-630-30-00-U220 с катушкой AC/DC соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с правилами ПУЭ. Благодаря отсутствию степени защиты (IP00) запрещено использование в условиях повышенной влажности, пыли или механических воздействий без дополнительной защиты в корпусе.

Преимущества

• Универсальная катушка AC/DC - один и тот же контактный аппарат можно применить в сетях с переменным и постоянным током управления, снижая количество типоразмеров на складе.
• Высокая коммутационная способность - выдерживает до 630 А при частых включениях, что важно для технологических линий.
• Простая диагностика - открытая конструкция позволяет легко проверить состояние контактов и заменить повреждённые части.
• Поддержка расширения - совместим с множеством аксессуаров от КЭАЗ, позволяющих адаптировать устройство под сложные задачи автоматизации.

Ограничения применения

• Не допускается установка в открытом виде - IP00 требует обязательного помещения в щит, панель или герметичный кожух.
• Не предназначена для работы в средах с высокой запылённостью, агрессивными газами или влажностью выше 85% без дополнительной защиты.
• Не рекомендуется для управления нагрузками ниже 10% от номинала - возможен “пригар” контактов при малых токах.
• Запрещено подключение к источникам с напряжением выше 220 В - катушка рассчитана исключительно на 220 В AC/DC.

Примеры использования

• Управление крупным асинхронным двигателем в системе водоснабжения (355 кВт, 380 В).
• Коммутирующее устройство в конвейерной линии с частыми пусками и остановками.
• Часть схемы аварийного отключения на производственной площадке с резервным питанием от аккумуляторов (DC 220 В).
• Объекты с двумя источниками питания - переменный ток основной, постоянный - резервный.

Практические советы

• При монтаже обязательно соблюдайте минимальные зазоры между контактами и другими токоведущими частями - даже при IP00 требуется изоляция окружающей среды.
• Проверьте соответствие сечения провода и момента затяжки винтов - недостаточное усилие вызывает нагрев, избыточное - повреждает зажим.
• Для длительной службы регулярно осматривайте контакты на наличие следов дугового износа - особенно после многократных пусков.
• Если нужна степень защиты IP54 или выше - выбирайте контактный аппарат в защищённом корпусе или устанавливайте K-F-630-30-00-U220 в герметичный шкаф.
• При использовании с постоянным током (DC) учтите, что дуга гасится медленнее - возможно потребуется дополнительный дугогасительный элемент.
