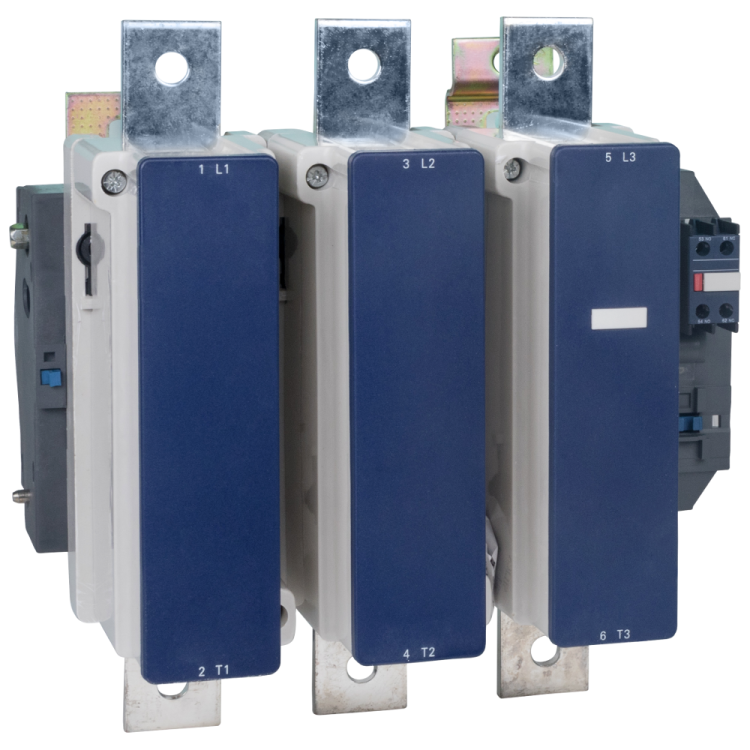

Контактор ПМЛ-9100 УХЛ4 Б 630А кат. 220В AC КЭАЗ 252113

Контактор ПМЛ-9100, 630 А, 220 В AC, категория УХЛ4, исполнение Б - это надёжный электромагнитный контактатор серии ПМЛ от КЭАЗ, предназначен для дистанционного включения и выключения трёхфазных двигателей с короткозамкнутым ротором. Артикул 252113 соответствует модели с номинальным током 630 А и катушкой на 220 В переменного тока.

Назначение и область применения

Контактор ПМЛ-9100 используется для удалённого управления трёхфазными асинхронными двигателями: запуск, остановка и, при необходимости, реверсирование. Применяется в стационарных системах автоматизации - на производстве, в цехах, на насосных станциях, конвейерах и других объектах с постоянной нагрузкой. Подходит для работы в составе комплексных схем с тепловыми реле РТЛ, обеспечивающими защиту от перегрузок и обрыва фазы.

Технические характеристики

• Тип тока: переменный (AC), частота 50–60 Гц
• Напряжение катушки управления: 220 В
• Номинальный рабочий ток: 630 А
• Номинальная мощность: 335 кВт (при 380 В)
• Число главных контактов: 3 (для коммутации трёх фаз)
• Вспомогательные контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Исполнение: нереверсивное (не позволяет менять направление вращения без внешней схемы)
• Подключение: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Степень защиты: IP00 (без корпусной защиты - требует установки в защищённом щите)
• Категория климатического исполнения: УХЛ4 (работает при температуре от −40 C до +40 C, умеренно влажный климат)

Совместимость и монтаж

Контактор ПМЛ-9100 монтируется исключительно на жесткую металлическую или композитную монтажную плиту. Для правильной установки необходимо соблюдать рекомендованное расстояние между соседними устройствами - минимум 10 мм для теплоотвода. Винтовые зажимы рассчитаны на провода сечением до 95 мм2. Обязательно проверьте соответствие площадки под болты - габариты устройства должны точно совпадать с отверстиями на плате. Совместим с тепловыми реле РТЛ, которые крепятся сверху через механический интерфейс.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу IEC категории AC-1 (коммутация активных нагрузок) и AC-3 (пуски и остановки асинхронных двигателей). Сертифицирован для эксплуатации в условиях повышенной влажности и колебаний температуры, характерных для промышленных помещений в России и странах СНГ.

Преимущества

• Высокая долговечность благодаря прочному механизму и качественной медной системе контактов
• Устойчивость к импульсным помехам и скачкам напряжения в сетях с высокой индуктивностью
• Работа с широким диапазоном температур - подходит для холодных цехов и неотапливаемых помещений
• Простота замены: все элементы доступны для сервисного обслуживания
• Совместимость с популярной серией реле РТЛ - снижает затраты на проектирование и сборку шкафов

Ограничения применения

• Не допускается использование вне герметичного щита - степень защиты IP00 делает его уязвимым к пыли, влаге и случайным прикосновениям
• Не предназначен для частых включений/выключений более 600 раз в час - риск перегрева и быстрого износа контактов
• Не работает с постоянным током - катушка рассчитана только на 220 В переменного тока
• Нереверсивное исполнение требует дополнительного оборудования (например, двух контакторов) для изменения направления вращения двигателя
• Не применяется во взрывоопасных средах - отсутствуют сертификаты ATEX или Ex

Примеры использования

• Автоматизация технологических линий на пищевых заводах - управление питательными насосами
• Контроль вентиляторов и воздуходувок в HVAC-системах крупных производственных зданий
• Пуск больших конвейеров на горнодобывающих предприятиях
• Управление циркулярными пилами и металлорежущими станками с мощностью до 335 кВт

Практические советы

• Выбирая контактор ПМЛ-9100, обязательно учтите посадочные размеры - он имеет специфическую форму крепления, подходящую только для плат формата ПМЛ
• Для увеличения срока службы используйте предохранители типа gG на 800 А перед контактором - они защитят от коротких замыканий
• Проверяйте момент затяжки винтов: слишком слабо - плохой контакт; слишком сильно - повреждается пластиковая часть корпуса
• При использовании с реле РТЛ следите за координированием времени срабатывания - чтобы защита реагировала раньше, чем произойдет перегрев контактов самого ПМЛ-9100
• Артикул 252113 - единственный вариант этой модификации. Аналоги от других производителей имеют другие габариты и несовместимы с платформой КЭАЗ
