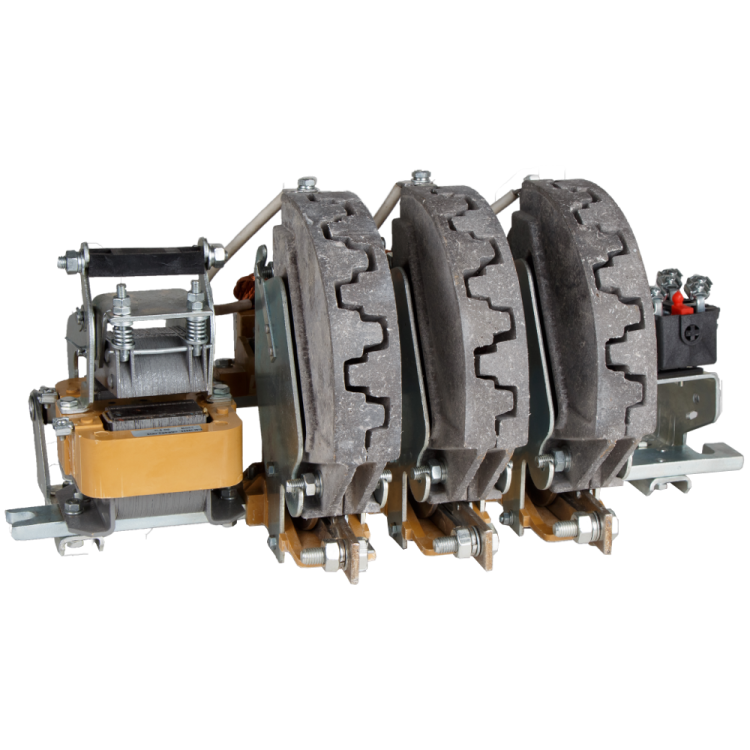

Контактор КТ-6053Б И2 У3 630А кат. 220В AC КЭАЗ 244021

Контактор КТ-6053Б-630А-220В-И2-У3 - это нереверсивное коммутационное устройство для управления нагрузками до 630 А в цепях переменного тока. Применяется в системах автоматизации промышленного оборудования, особенно там, где требуется надёжное включение и отключение больших токов. Произведён КЭАЗ, серия КТ.

Назначение и область применения

Контактор КТ-6053Б-630А-220В-И2-У3 предназначен для частого включения и отключения электродвигателей, нагревательных элементов и других мощных потребителей. Подходит для работы в промышленных установках: насосных станциях, вентиляционных системах, конвейерах, компрессорах и станках с ЧПУ. Устройство управляет силовой цепью через слаботочную управляющую катушку - позволяет использовать кнопочные посты, термореле или ПЛК для дистанционного контроля.

Технические характеристики

• Тип: контактный аппарат, нереверсивный
• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 630 А
• Номинальная мощность: 330 кВт (при AC-3, 400 В)
• Главные контакты: 3 нормально замкнутых (НО), 0 нормально разомкнутых (НЗ)
• Вспомогательные контакты: 2 НО + 2 НЗ - используются для сигнализации, блокировок и управления схемой
• Частота: 50/60 Гц
• Подключение: винтовые зажимы
• Степень защиты: IP00 - без корпуса, требует установки в защищённом месте
• Климатическое исполнение: У3 - работает при температуре от −40 C до +40 C, в условиях умеренного климата
• Дугогасительная камера: есть - обеспечивает гашение дуги при отключении высоких токов
• Комплектное устройство: да - в комплекте всё необходимое для монтажа, без доп. деталей
• Способ монтажа: на монтажную плату
• Нормативные документы: ГОСТ Р 50030.4.1, ТУ3426-052-05758109-2010

Совместимость и монтаж

Контактор КТ-6053Б-630А-220В-И2-У3 монтируется на специальную металлическую или пластиковую монтажную плату. Для фиксации предусмотрены крепёжные отверстия - необходимо соблюдать шаг и диаметр отверстий, указанные в чертежах завода-изготовителя. Подключение проводов осуществляется винтовыми зажимами - момент затяжки должен соответствовать рекомендациям производителя (обычно 1–1,5 Нм). Не используйте самодельные платы из древесины или некачественных композитов - они не выдерживают тепловую нагрузку. Катушка 220 В совместима со стандартными сетями 220–240 В, 50/60 Гц. Для защиты от перегрузок рекомендуется применять тепловые реле или автоматические выключатели.

Безопасность и стандарты

Контактор КТ-6053Б-630А-220В-И2-У3 соответствует требованиям ГОСТ Р 50030.4.1 (эквивалент IEC 60947-4-1) и техническим условиям ТУ3426-052-05758109-2010. Обладает классом изоляции F, что гарантирует долговечность при повышенных температурах. Дугогасительная камера снижает риск возгорания при отключении индуктивных нагрузок. Однако из-за степени защиты IP00 устройство **не предназначено** для установки в сырых, запылённых или взрывоопасных средах без внешней защиты (корпуса, шкафа).

Преимущества

• Высокая коммутационная способность - 630 А при 330 кВт, подходит для крупных двигателей
• Наличие четырёх вспомогательных контактов (2 НО + 2 НЗ) - удобно для создания сложных схем управления
• Надёжная дугогасительная система - продлевает срок службы контактов
• Производитель КЭАЗ - проверенная технология, известная в России и СНГ
• Комплектность - не требует докупки креплений или переходников

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или химически активной средой - степень защиты IP00 исключает открытый монтаж вне шкафов
• Не подходит для реверсивных схем - отсутствуют контакты для переключения направления вращения двигателя
• Требует принудительного охлаждения при длительной работе на пределе (более 8 часов подряд)
• Не рассчитан на постоянный ток - использование в DC-цепях вызывает быстрый выход из строя
• Не имеет встроенной защиты от перегрузок - обязательна установка теплового реле

Примеры использования

• Управление асинхронным двигателем 300 кВт на конвейере в пищевой промышленности
• Включение группы электрокалориферов в системе воздушного отопления
• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня
• Коммутирование печи сопротивления в металлургическом цехе

Практические советы

• При монтаже на плату следите, чтобы вибрация оборудования не передавалась на контактор - используйте демпферы или резиновые прокладки
• Проверьте соответствие сечения проводов: для 630 А нужны медные жилы минимум 120–150 мм2
• Обязательно подпишите все провода - вспомогательные контакты часто путают при обслуживании
• При использовании в системах с частыми включениями (например, более 10 раз в час) контролируйте температуру корпуса - перегрев сокращает срок службы
• Для замены контактора КТ-6053Б-630А-220В-И2-У3 можно использовать аналоги из серии КТПВ, если сохранить габариты и тип подключения
