Контактор 630А 110В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21972DEK DEKraft APC

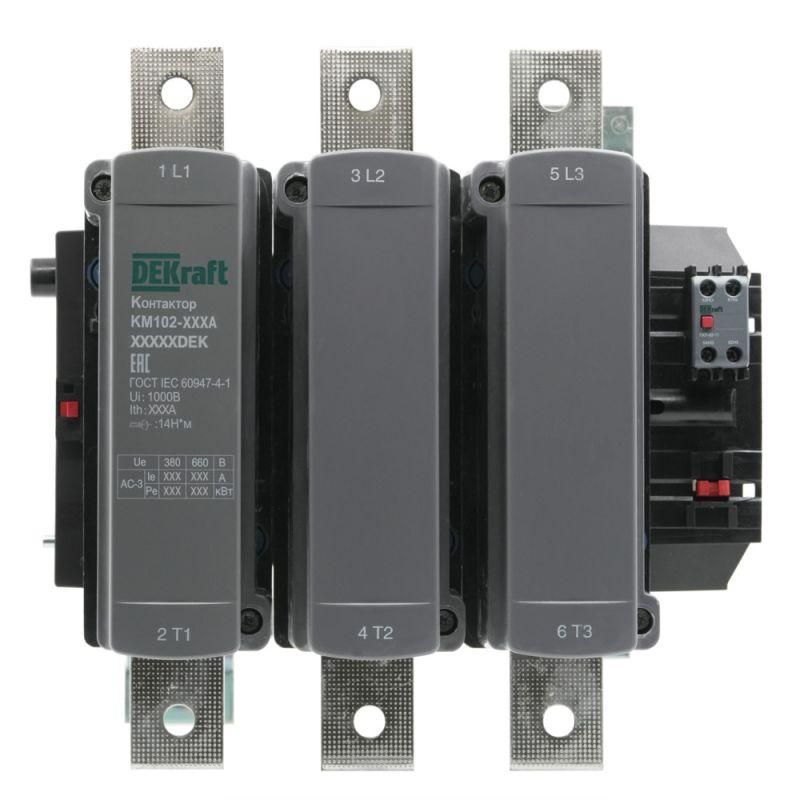

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения мощных нагрузок, таких как асинхронные двигатели и осветительные сети. Номинальный ток 630 А, управление через 110 В переменного тока, встроенная пара дополнительных контактов (1НО+1НЗ) упрощает схемы автоматизации. Артикул 21972dek подходит для промышленной автоматики, где важна надёжность и компактность.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электродвигателей, нагревательных элементов, осветительных систем и других мощных нагрузок. Подходит для работы в цепях переменного тока до 690 В, согласно классам коммутационной износостойкости AC-3 (пуск/останов асинхронных двигателей) и AC-4 (частые пуски, реверсы, точечное торможение). Устанавливается на монтажную плату или DIN-рейку (при наличии соответствующего крепления).

Технические характеристики

• Номинальный рабочий ток (AC-3): 630 А
• Номинальная коммутируемая мощность (AC-3): 300 кВт
• Род тока: переменный (AC)
• Напряжение управления: 110 В переменного тока
• Количество контактов: 4 (3 главных силовых + 2 вспомогательных: 1 нормально открытый и 1 нормально закрытый)
• Тип подключения силовой цепи: болтовое (винтовые зажимы)
• Гарантийный срок: 36 месяцев
• Температурный режим: расширенный - работает при более широких колебаниях температуры, чем стандартные модели

Совместимость и монтаж

Контактор КМ-102 имеет фиксированную посадочную базу для монтажа на плату. Болтовое подключение силовых клемм требует использования медных проводников с подходящими наконечниками. Для подключения цепи управления - два входа на катушку 110 В AC. Вспомогательные контакты (1НО+1НЗ) позволяют реализовать блокировки, сигнализацию или самоблокировку в схемах управления. Максимальный момент затяжки болтов указывается в руководстве - превышение может повредить клеммы.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов средней и большой мощности. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям - особенно важно при использовании без корпуса. Дополнительно рекомендуется использовать защитные крышки (доступны отдельно), которые предотвращают попадание пыли и влаги внутрь устройства.

Преимущества

• Встроенные дополнительные контакты (1НО+1НЗ) снижают необходимость внешних модулей и упрощают сборку схемы
• Увеличенный ресурс - рассчитан на высокую частоту включений, что актуально для конвейеров и насосов с частыми пусками
• Малые габариты при высокой мощности - экономят место в щитах и пультах управления
• Электрическая и механическая блокировка - позволяет безопасно реализовывать взаимные блокировки в схемах реверса
• Работа при расширенном температурном диапазоне - подходит для холодных ангаров и жарких цехов

Ограничения применения

• Не предназначен для постоянного тока - применение на DC приведёт к выходу из строя катушки и контактов
• Напряжение управления строго 110 В AC - использование 220 В или 24 В вызовет отказ или повреждение
• Не защищён от брызг воды и пыли без дополнительных крышек - в условиях повышенной запылённости требуется установка оболочки
• Не является тепловым реле - для защиты от перегрузки необходимо использовать отдельный термореле или встроенный защитный модуль

Примеры использования

• Управление крупными асинхронными двигателями на конвейерах, вентиляционных установках, насосных станциях
• Коммутация групп освещения в производственных помещениях с дистанционным управлением
• Частичная замена стартеров в существующих системах благодаря совместимости с AC-3 и AC-4
• Интеграция в системы автоматического управления с использованием вспомогательных контактов для сигналов “включен” / “выключен”

Практические советы

• При монтаже проверьте соответствие сечения провода и момента затяжки болтов - слабый контакт вызывает перегрев
• Для частых реверсов используйте дополнительные контакты в качестве блокировок - это предотвратит одновременное включение двух направлений
• Если контактор установлен вне шкафа, обязательно установите защитную крышку - даже IP54 повысит долговечность
• Проверяйте наличие напряжения 110 В на катушке перед диагностикой отказа - часто проблема не в самом контакторе, а в цепи управления
• При замене аналога - сверьте не только ток и напряжение, но и тип контактов (1НО+1НЗ) - другие модели могут иметь другую конфигурацию
