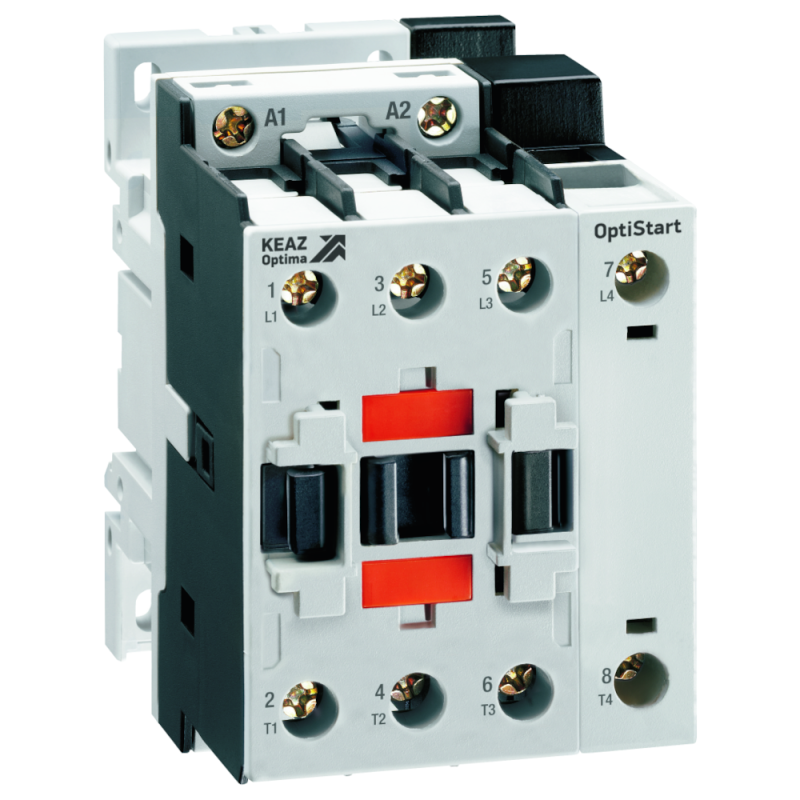

Контактор с катушкой управления AC OptiStart K-F-26-22-00-A230 | 334755 КЭАЗ

Контактор K-F-26-22-00-A230 от Кэаз - это четырёхполюсный коммутационный аппарат для управления мощными нагрузками в сетях переменного тока. Он предназначен для частых включений и отключений двигателей, нагревательных элементов и других устройств, работает от сети 230 В и устанавливается на DIN-рейку.

Назначение и область применения

K-F-26-22-00-A230 используется для удалённого управления включением и выключением оборудования: электродвигателей, насосов, вентиляторов, тепловых завес, печей, лифтов, кранов, систем АВР и осветительных установок. Подходит для задач, где требуется надёжная и частая коммутация - например, в промышленной автоматике, на конвейерах или в системах энергообеспечения зданий.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток (Ie): 26 А
• Количество силовых контактов: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Способ подключения: винтовые зажимы для проводов
• Монтаж: на шину DIN 35 мм
• Исполнение: открытое - корпус без внешней герметизации

Совместимость и монтаж

K-F-26-22-00-A230 совместим с любой стандартной DIN-рейкой 35 мм. Устанавливается путём защёлкивания - достаточно плотно придавить контактатор к рейке до щелчка. Для подключения силовых цепей используются винтовые клеммы: рекомендуется использовать жилы сечением до 4–6 мм2, предварительно зачищенные и закручивающиеся до упора. Катушка управления подключается отдельно - к выводам A1/A2, которые находятся на передней панели устройства.

Безопасность и стандарты

Контактор K-F-26-22-00-A230 соответствует международным требованиям безопасности IEC/EN 60947-4-1. Сертифицирован для работы в условиях промышленного производства. Открытый тип исполнения (IP20) делает его подходящим только для внутреннего монтажа в закрытых распределительных щитах, исключающих попадание влаги, пыли и сторонних предметов.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Удобство сборки: модульная система позволяет легко дополнять функционал аксессуарами (блокировки, дополнительные контакты, фильтры помех)
• Чётко очерченные клеммы и компактный форм-фактор снижают риск ошибок при монтаже
• Произведён на КЭAZ - предприятии с проверенной репутацией в области промышленной автоматики

Ограничения применения

• Не применяется во влажных, запылённых или взрывоопасных средах - степень защиты IP20 недостаточна
• Не предназначен для постоянной работы при перегрузках выше 26 А - требуется применение теплового реле или другого средства защиты
• Подключение к источникам постоянного тока невозможно - катушка рассчитана только на AC 230 В
• Не следует использовать вне закрытых щитов; открытая конструкция не обеспечивает безопасность при случайном прикосновении

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем
• Автоматический ввод резерва (АВР): переключение питания с основного на аварийный источник через два параллельных контура
• Контроль температуры в печи: включение нагревателей по сигналу терморегулятора
• Лифт или эскалатор: управление направлением движения через реверсивную схему с двумя контактами

Практические советы

• Выбирая K-F-26-22-00-A230, убедитесь, что ваша нагрузка не превышает 26 А - лучше брать запас 10–20%
• Для долговечности используйте качественные медные провода с правильным сечением - слабый контакт вызывает перегрев
• Если нужна сигнализация состояния (вкл./выкл.) - добавьте вспомогательный контакт NO/NZ, который можно прищелкнуть сверху
• Проверяйте целостность катушки мультиметром перед первым включением - обрыв обмотки часто становится причиной отказа
• K-F-26-22-00-A230 от Кэаз хорошо сочетается с другими изделиями серии OptiStart - все аксессуары совместимы по форме и креплению
