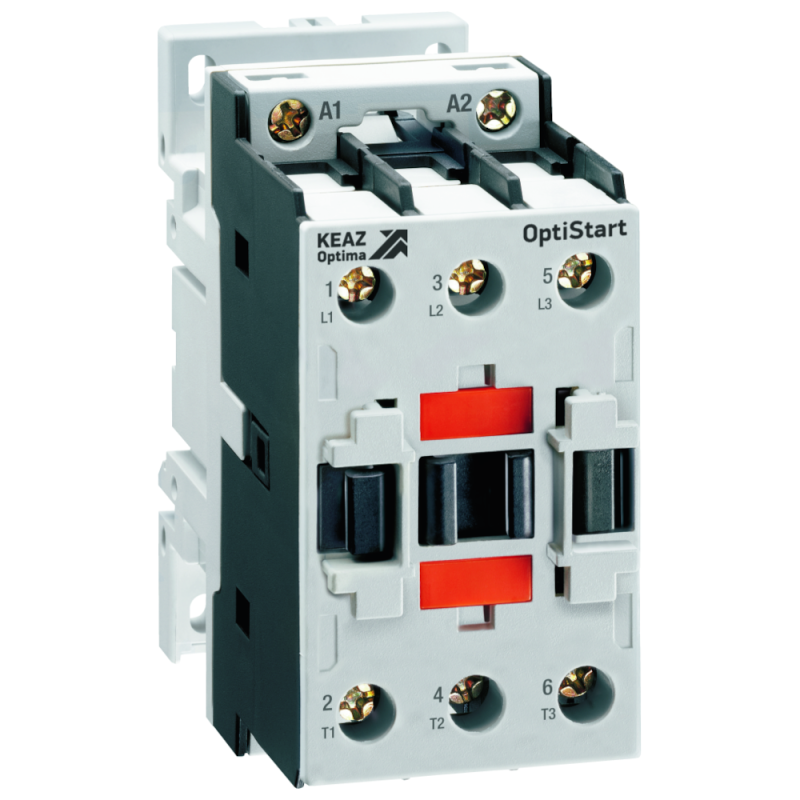

Контактор с катушкой управления AC OptiStart K-F-26-30-00-A230 | 334729 КЭАЗ

Контактор K-F-26-30-00-A230 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока, обеспечивая надёжную коммутацию нагрузки до 26 А. Этот контактный аппарат используется в автоматических системах управления, где важна долговечность и устойчивость к механическим воздействиям.

Назначение и область применения

Контактор K-F-26-30-00-A230 применяется для управления трёхфазными асинхронными двигателями мощностью до 10 кВт. Он подходит для работы в промышленных установках: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ. Устройство управляет питанием двигателя через сигнал с кнопочного поста, термореле или контроллера - сам двигатель не подключается напрямую к управляющему устройству.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный ток главных контактов: 26 А (класс AC-3 - для двигателей)
• Количество нормально открытых (НО) контактов: 3
• Мощность управляемого двигателя: до 10 кВт
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-F-26-30-00-A230 устанавливается на стандартную DIN-рейку без дополнительных креплений. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать жилы сечением до 10 мм2. Для подачи сигнала на катушку используются два вывода A1 и A2, расположенные на передней панели. Обязательно соблюдать полярность при подключении - хотя катушка работает от переменного тока, фаза и ноль должны быть правильно распределены для стабильной работы.

Безопасность и стандарты

Контактор K-F-26-30-00-A230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет принципы безопасности, обеспечивающие изоляцию и предотвращение случайного замыкания. Открытый тип исполнения требует установки в закрытом щите или защищённой среде - не допускается использование во влажных, запылённых или взрывоопасных помещениях.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения
• Надёжная работа при колебаниях напряжения +-10% от номинала
• Простая замена - совместим с другими контактами серии K-F, что упрощает ремонт
• Чётко выраженная визуальная индикация положения контактов (при наличии опционального указателя состояния)

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C - требуется принудительное охлаждение или снижение нагрузки
• IP20 не защищает от пыли и влаги - нельзя применять вне шкафа
• Подходит только для переменного тока - не работает с постоянным током
• Не имеет встроенной тепловой защиты - необходимо внешнее реле перегрузки
• Запрещено подключать свыше 10 кВт - превышение вызывает быстрый износ контактов

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором в HVAC-системе
• Коммутирование двигателя конвейера в пищевой промышленности
• Включение компрессора холодильной установки

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев, а перетянутый - повреждает медную жилу
• Для увеличения срока службы используйте внешний тепловое реле (например, КЭАЗ ТР) - он защитит двигатель от перегрузки
• Если в системе есть высокие импульсы напряжения, установите RC-цепочку или варистор на входе катушки
• При использовании нескольких контакторов K-F-26-30-00-A230 в одном щите - оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых пусках (>10 раз/час)
