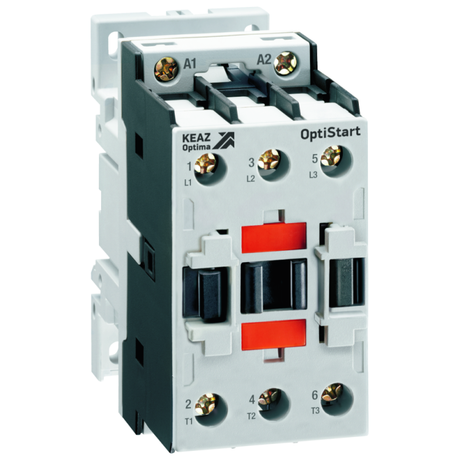

Контактор с катушкой управления AC OptiStart K-F-38-30-00-A230 | 334797 КЭАЗ

Контактор K-F-38-30-00-A230 от КЭАЗ - это трёхполюсный электромагнитный аппарат для удалённого включения и отключения электродвигателей до 18,5 кВт. Управление осуществляется через катушку 230 В AC, монтаж - на DIN-рейку. Подходит для промышленной автоматизации, где требуется надёжное коммутирование нагрузок.

Назначение и область применения

K-F-38-30-00-A230 предназначен для частого включения и выключения электродвигателей, а также для реализации функций пуска, остановки и реверса. Применяется в системах с высокой цикличностью работы: насосы, вентиляторы, конвейеры, лифты, краны, тепловые завесы, печи, станки и системы АВР. Также используется в схемах управления освещением при необходимости дистанционного контроля.

Технические характеристики

• Номинальный ток: 38 А - максимальный постоянный ток, который контактная система способна коммутировать без перегрева;
• Напряжение катушки управления: 230 В AC - работает только от переменного тока, не совместим с постоянным;
• Номинальная мощность двигателя: 18,5 кВт - рекомендованная нагрузка для длительной работы; можно использовать и с меньшими, но не выше этой величины;
• Количество нормально открытых (НО) контактов: 3 - все три контакта предназначены для коммутации фаз силовой цепи;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку 35 мм без дополнительных креплений;
• Исполнение: открытое - корпус не защищён от внешних воздействий, требует установки в закрытом щите;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не от пыли и влаги;
• Подключение силовой цепи: винтовое - зажимы для проводов затягиваются отверткой, допускается многожильный и одножильный провод.

Совместимость и монтаж

K-F-38-30-00-A230 совместим с любыми DIN-рейками стандарта EN 60715. Для подключения силовых проводов используйте жилы сечением до 16 мм2. Катушка управления подключается к цепи управления (например, кнопкам, термореле, ПЛК) - полярность не важна, так как питание переменное. Монтаж выполняется в распределительном шкафу, исключающем доступ к токоведущим частям. Аксессуары серии OptiStart K (блокировки, дополнительные контакты, RC-цепочки) крепятся прищелкиванием - совместимы с этим контактором.

Безопасность и стандарты

Контактор K-F-38-30-00-A230 соответствует требованиям IEC/EN 60947-4-1. Произведён на КЭАЗ - предприятии с системой менеджмента качества ISO 9001. Сертифицирован для использования в промышленных условиях Евразийского экономического союза. Не предназначен для взрывоопасных сред.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения;
• Устойчивость к импульсным перегрузкам - поддерживает работу даже при кратковременных скачках тока;
• Гибкость конфигурации - возможность добавления модульных аксессуаров без переделки схемы;
• Чёткий визуальный индикатор положения контактов - легко определить состояние “вкл./выкл.” без тестера;
• Надёжное винтовое соединение - снижает риск нагрева и окисления контактов при больших токах.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или агрессивной среды - IP20 не обеспечивает защиту;
• Запрещено использование в цепях постоянного тока - катушка рассчитана только на 230 В AC;
• Максимальная мощность - 18,5 кВт; превышение может вызвать сваривание контактов и выход из строя;
• Не предназначен для работы в качестве рубильника - не имеет видимого разрыва цепи при отключении;
• Требуется установка в закрытом щите - открытый корпус не защищён от случайного прикосновения.

Примеры использования

• Управление насосом водоснабжения 15 кВт - включение по сигналу от датчика давления;
• Реверсирование конвейера в линии производства - два контактора (K-F-38-30-00-A230 + аналогичный) с блокировкой;
• Автоматический ввод резерва (АВР): основной и резервный источник питания переключаются через этот контактор;
• Управление тепловой завесой - включение при открывании двери, отключение после закрытия.

Практические советы

• Выбирайте сечение провода в соответствии с током: для 38 А лучше использовать медный провод 6–10 мм2;
• Проверьте напряжение катушки перед подключением - неверное напряжение (например, 110 В вместо 230 В) приведёт к отказу срабатывания;
• При использовании с ПЛК - добавьте вольтодобавочную цепочку (RC-элемент) параллельно катушке для подавления помех;
• При замене старого контактора - проверьте посадочные размеры и тип крепления: K-F-38-30-00-A230 полностью совместим с другими изделиями серии OptiStart K;
• Регулярно проверяйте затяжку винтов - особенно после первых нескольких сотен циклов, чтобы предотвратить перегрев.
