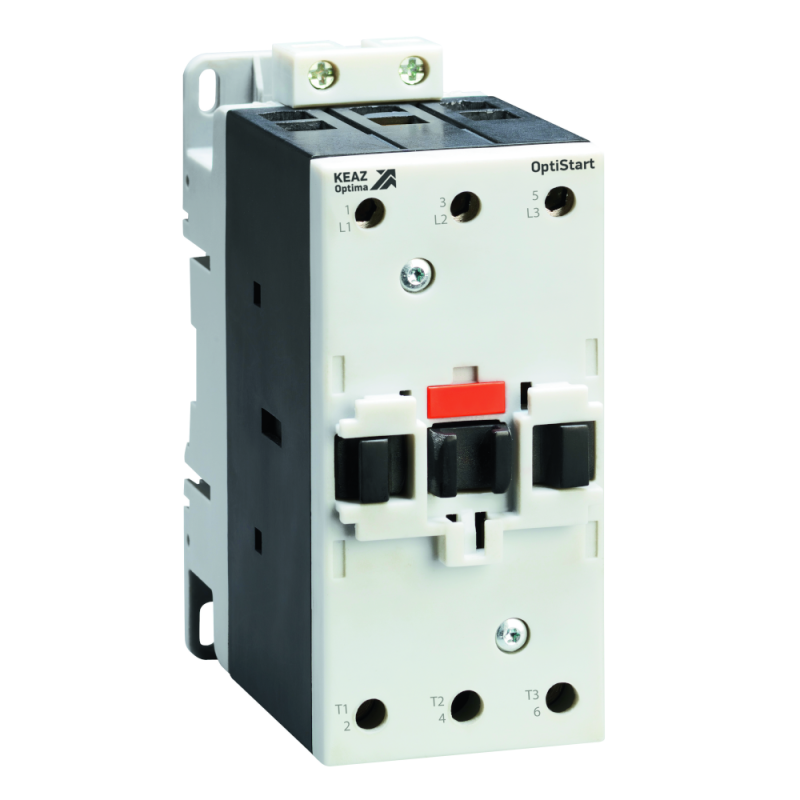

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-40-30-00-E230 | 334957 КЭАЗ

Контактор K-AF-40-30-00-E230 с катушкой AC/DC с электронным управлением от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 18,5 кВт. Он работает как в сетях переменного, так и постоянного тока, что делает его гибким решением для автоматизации промышленного оборудования. Артикул 334957 относится к серии OptiStart K-AF - современным контактным устройствам с улучшенной надежностью и энергоэффективностью.

Назначение и область применения

Контактор K-AF-40-30-00-E230 используется для коммутации силовых цепей электродвигателей, насосов, компрессоров, конвейеров и других нагрузок с высокими пусковыми токами. Подходит для систем автоматического управления, где требуется частое включение/выключение. Применяется в машиностроении, пищевой промышленности, ЖКХ и логистике.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку без перегрева;
• Напряжение питания катушки: 230 В - совместим с большинством промышленных систем управления;
• Род тока: AC/DC - катушка работает как от переменного, так и от постоянного напряжения;
• Количество нормально открытых силовых контактов: 3 - позволяет контролировать три фазы трёхфазного двигателя;
• Номинальная мощность электродвигателя: 18,5 кВт - оптимальна для средних по мощности двигателей;
• Способ монтажа: DIN-рейка - легко устанавливается в распределительных щитах;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов;
• Исполнение: открытое - требует установки внутри закрытого шкафа или корпуса.

Совместимость и монтаж

K-AF-40-30-00-E230 монтируется на стандартную DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Управляющая катушка подключается к цепям управления через два входных терминала A1/A2. Обязательно соблюдать полярность при подключении постоянного тока. Монтаж допускается только в сухих помещениях с температурой от -25C до +60C.

Безопасность и стандарты

Контактор K-AF-40-30-00-E230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён в соответствии с требованиями безопасности для промышленного оборудования. Электронная система управления снижает риск сваривания контактов при скачках напряжения.

Преимущества

• Универсальная катушка AC/DC - исключает необходимость замены устройства при изменении типа сети управления;
• Электронное питание катушки - обеспечивает мягкое включение, снижает потребление энергии и продлевает срок службы;
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/отключения;
• Минимальный уровень шума при работе - важен для помещений с повышенными требованиями к комфортности;
• Поддержка широкого спектра аксессуаров - можно добавить блокировки, дополнительные контакты, дугогасительные камеры.

Ограничения применения

• Не предназначена для работы во внешней среде - степень защиты IP20 требует обязательной установки в закрытом шкафу;
• Не подходит для нагрузок выше 40 А - при превышении возможен выход из строя контактов;
• Не рекомендован для частых пусков при температуре ниже -25C - возможно снижение надёжности срабатывания;
• Не имеет встроенного теплового реле - необходимо применять внешнюю защиту от перегрузки.

Примеры использования

• Автоматизация конвейера на заводе по производству упаковки - регулярное включение/выключение двигателя;
• Система водоснабжения с насосной группой - управление тремя насосами по сигналу от PLC;
• Вентиляция в производственных цехах - управление крупными вентиляторами через кнопочные пункты;
• Линии резки металла - точное управление мощностью двигателя с помощью внешнего контроллера.

Практические советы

• При использовании в цепях с постоянным током проверьте полярность подключения - неверное подключение повредит электронную плату катушки;
• Обязательно используйте предохранители на входе силовой цепи - даже при наличии контактора нужна защита от КЗ;
• Проверяйте затяжку винтов после первых нескольких включений - провода могут немного просесть;
• Для увеличения срока службы избегайте частых включений менее чем через 1 минуту - это создаёт термический стресс;
• K-AF-40-30-00-E230 совместим с другими изделиями серии OptiStart K - все аксессуары взаимозаменяемы.
