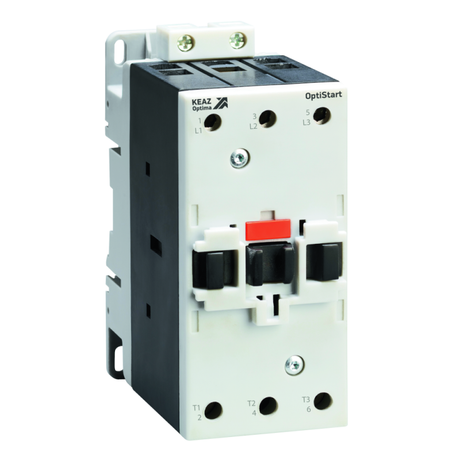

Контактор с катушкой управления AC OptiStart K-F-50-30-00-A230 | 334849 КЭАЗ

Контактор K-F-50-30-00-A230 от КЭАЗ - трёхполюсный электромагнитный аппарат для удалённого включения и отключения электродвигателей до 22 кВт. Управление осуществляется через катушку 230 В AC, монтаж - на DIN-рейку. Подходит для промышленной автоматизации, где требуется надёжное коммутирование нагрузок.

Назначение и область применения

K-F-50-30-00-A230 используется для пуска, остановки и реверса электродвигателей в условиях постоянных перегрузок. Применяется в системах управления: насосами, вентиляторами, конвейерами, лифтами, кранами, тепловыми завесами, печами и оборудованием АВР. Также подходит для управления светильниками и другими нагрузками до 50 А.

Технические характеристики

• Номинальный ток: 50 А - способен выдерживать длительную работу при такой нагрузке без перегрева
• Напряжение катушки управления: 230 В AC - совместим с сетями 220–240 В, распространёнными в промышленных объектах
• Количество нормально открытых контактов: 3 - три главных силовых контакта для коммутации трёх фаз
• Номинальная мощность двигателя: 22 кВт - оптимально для двигателей этого класса при частоте 50 Гц
• Род тока: переменный (AC) - не предназначен для работы с постоянным током
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в закрытом щите
• Способ подключения: винтовые зажимы - надёжное механическое соединение, допускает многократное подключение/отключение
• Монтаж: на DIN-рейку 35 мм - стандартизированная установка в распределительных шкафах
• Исполнение: открытое - корпус без внешней герметичной оболочки, требует защиты от внешних воздействий

Совместимость и монтаж

K-F-50-30-00-A230 устанавливается на стандартную DIN-рейку 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 16 мм2. Управляющая катушка подключается к цепи управления (например, кнопкам, термореле, ПЛК) напряжением 230 В AC. Контактор совместим с аксессуарами серии OptiStart K: блокировочными контактами, RC-цепями, дополнительными НЗ/НО контактами - все они крепятся прищелкиванием без инструментов.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён на КЭАЗ - предприятии с системой менеджмента качества ISO 9001. Конструкция обеспечивает безопасную эксплуатацию при соблюдении условий: температурный режим от -40C до +60C, высота над уровнем моря до 2000 м.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/отключения
• Устойчивость к вибрациям - подходит для оборудования с повышенной виброкомпенсацией (например, насосы, компрессоры)
• Гибкость конфигурации - возможность добавления аксессуаров без замены основного устройства
• Чёткий визуальный индикатор положения контактов - легко определить состояние “вкл./выкл.” без тестера
• Низкий уровень шума при работе - благодаря улучшенной конструкции сердечника

Ограничения применения

• Не применяется в средах с высокой запылённостью, влажностью или агрессивными газами - степень защиты IP20 не обеспечивает герметичность
• Не предназначен для работы с постоянным током - использование на DC повредит катушку и контакты
• Не подходит для частотного регулирования - не имеет функций мягкого пуска или торможения
• Требует установки в закрытом щите - открытый тип исполнения исключает монтаж на открытом воздухе или в необогреваемых помещениях

Примеры использования

• Автоматический ввод резерва (АВР): переключение питания между двумя источниками для критически важных потребителей
• Управление насосной станцией: включение/остановка насоса по сигналу датчика уровня воды
• Конвейерная линия: последовательный пуск нескольких двигателей через контроллер
• Обогрев помещений: управление тепловыми завесами и нагревательными элементами
• Подъёмники и лифты: реверсирование направления движения через два контактора (прямой и обратный ход)

Практические советы

• При подборе контактора проверьте соответствие напряжения катушки вашей сети управления - 230 В AC - наиболее распространено, но есть модели на 24 В, 110 В
• Для долгой службы используйте предохранители типа gG или aM перед контактором - защитят от коротких замыканий
• При монтаже затягивайте винты усилием 0,5–0,7 Нм - переусилие повредит резьбу, недотяга вызывает нагрев
• Если нужна защита от скачков напряжения - добавьте RC-фильтр (аксессуар серии OptiStart K)
• K-F-50-30-00-A230 - часть серии OptiStart K. Все аксессуары этой серии взаимозаменяемы - можно модернизировать устройство без замены всего контактора
