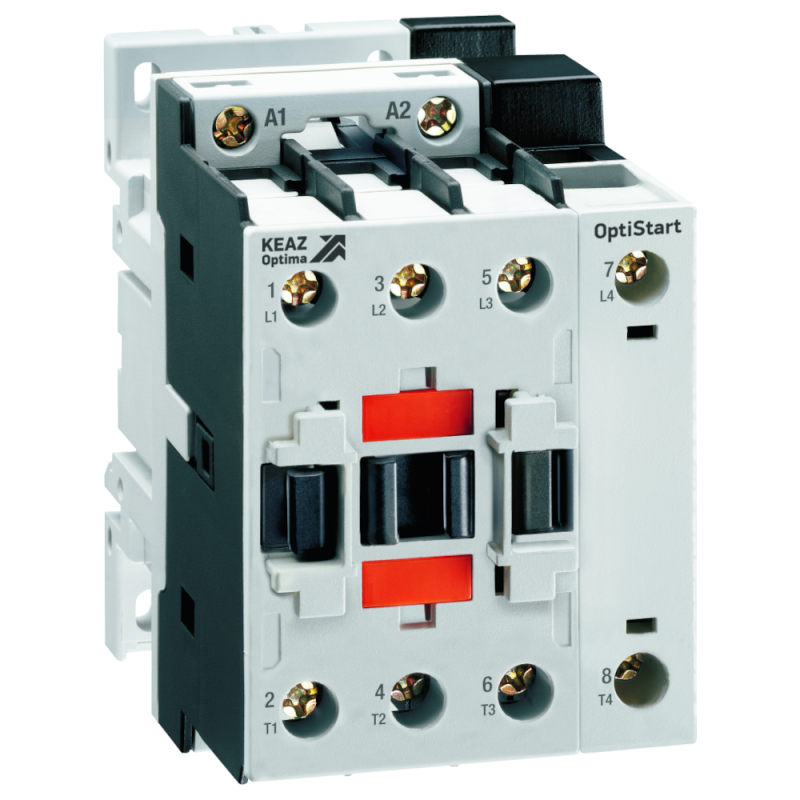

Контактор с катушкой управления AC OptiStart K-F-38-22-00-A230 | 334811 КЭАЗ

Контактор K-F-38-22-00-A230 от КЭАЗ - это надёжный электромагнитный аппарат для коммутации нагрузок переменного тока, предназначенный для частых включений и отключений двигателей, нагревательных элементов и другого оборудования. Модель с напряжением катушки 230 В и током 38 А подходит для установки на DIN-рейку в щитах автоматизации.

Назначение и область применения

Контактор K-F-38-22-00-A230 используется для удалённого включения и отключения электрических цепей переменного тока. Он применяется там, где требуется частое управление нагрузкой: запуск и остановка электродвигателей, управление насосами, компрессорами, конвейерами, системами освещения и тепловыми устройствами. Подходит для промышленных щитов, автоматизированных линий и объектов ЖКХ.

Технические характеристики

• Номинальный рабочий ток: 38 А (при AC-3 - для электродвигателей)
• Напряжение катушки управления: 230 В переменного тока (AC)
• Количество силовых контактов: 2 нормально замкнутых (НЗ) + 2 нормально открытых (НО)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Способ подключения: винтовые зажимы для проводов
• Монтаж: на DIN-рейку 35 мм
• Исполнение: открытое - без корпуса, требует установки в закрытый шкаф

Совместимость и монтаж

Контактор K-F-38-22-00-A230 совместим с любыми DIN-рейками стандарта EN 60715. Для подключения силовых цепей используйте провода сечением до 16 мм2 (для медных). Убедитесь, что винты затянуты моментом 0,5–0,7 Нм - недостаточная затяжка вызывает перегрев, избыточная - повреждает контактную группу. Катушка управления подключается к цепи управления через кнопочные посты или реле. Обязательно учитывайте, что контактор работает только при точном соответствии напряжения катушки - 230 В +-10%. Превышение или занижение напряжения снижают срок службы и могут привести к отказу.

Безопасность и стандарты

Контактор K-F-38-22-00-A230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для работы в условиях промышленного уровня загрязнения 2 и перенапряжения категории III. Открытая конструкция требует обязательной установки в закрытом щите с уровнем защиты не ниже IP54.

Преимущества

• Высокая механическая износостойкость - до 10 млн операций
• Устойчивость к импульсным помехам благодаря фильтрующим элементам в катушке
• Лёгкий доступ к контактам для обслуживания и замены
• Поддерживается широкий спектр аксессуаров от КЭАЗ: дополнительные контакты, блокировки, гашение дуги, временные реле
• Совместим с другими изделиями серии OptiStart K-F - позволяет унифицировать сборку щита

Ограничения применения

• Не предназначен для постоянного тока (DC) - применение на DC приведёт к выходу из строя катушки
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать вне щита или в сырых помещениях
• Не рекомендован для частых пусков свыше 120 раз в час - риск перегрева контактов
• Не имеет встроенной защиты от перегрузки - необходимо применять тепловое реле или автоматический выключатель
• Напряжение катушки 230 В - несовместим с сетями 110 В или 400 В без преобразователя

Примеры использования

• Управление трёхфазным асинхронным двигателем мощностью до 18,5 кВт
• Включение группы светильников в системе аварийного освещения
• Коммутирование нагревательных элементов в термических камерах
• Частичная автоматизация линии конвейера с использованием сигнала от PLC

Практические советы

• Выбирая Контактор K-F-38-22-00-A230, проверьте соответствие напряжения сети управления - 230 В AC. Использование 24 В или 400 В приведёт к немедленному выходу из строя.
• Для увеличения срока службы добавьте вспомогательный контакт NO 22-00 для самоблокировки и уменьшения нагрузки на кнопку старта.
• При монтаже в щиту оставляйте минимум 10 мм свободного пространства вокруг контактора для теплоотвода.
• Если нагрузка содержит высокие пусковые токи (например, двигатели), выбирайте контактор с запасом по току - 38 А близко к пределу для 15 кВт моторов.
• Обращайте внимание на серию OptiStart K-F - все модели этой линейки имеют одинаковый форм-фактор и крепления, что упрощает замену и масштабирование системы.
