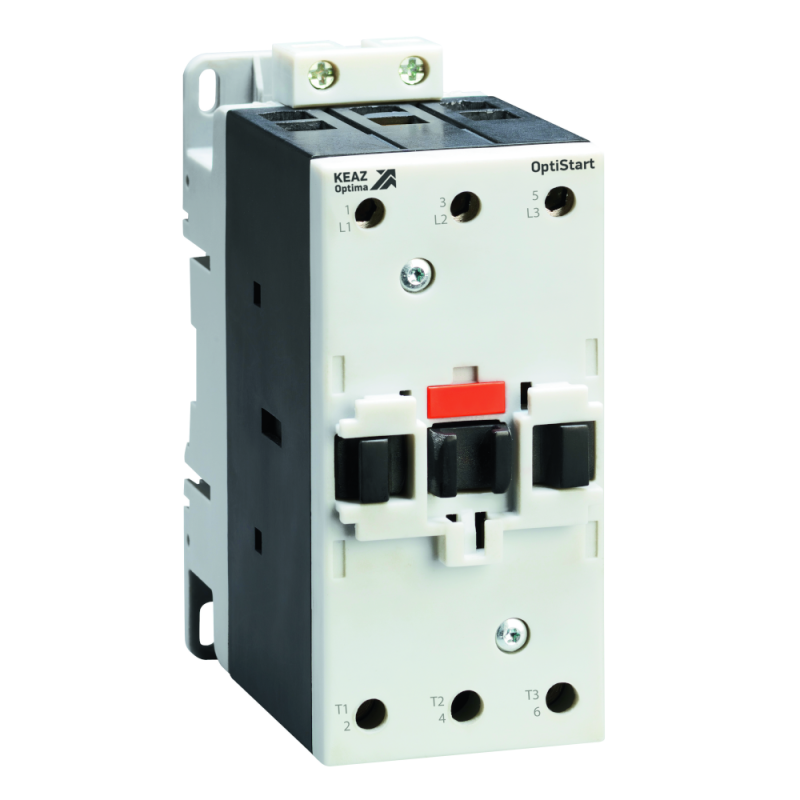

Контактор с катушкой управления AC OptiStart K-F-94-30-00-A230 | 334884 КЭАЗ

Контактор K-F-94-30-00-A230 от КэАЗ предназначен для частого включения и отключения электродвигателей переменного тока, обеспечивая надёжную коммутацию нагрузки до 94 А. Модель совмещает простоту установки на DIN-рейку с высокой долговечностью, что делает её популярным решением в промышленной автоматике.

Назначение и область применения

K-F-94-30-00-A230 используется для управления трёхфазными асинхронными двигателями мощностью до 55 кВт. Подходит для работы в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ. Применяется там, где требуется частое включение/выключение без механических выключателей. Устройство не предназначено для защиты от перегрузок - его необходимо использовать вместе с тепловым реле или другим средством защиты.

Технические характеристики

• Номинальный ток: 94 А (по классу AC-3 - управление двигателем); до 150 А по AC-1 (резистивная нагрузка)
• Напряжение катушки управления: 230 В переменного тока (AC)
• Количество нормально открытых (НО) главных контактов: 3
• Мощность контролируемого двигателя: до 55 кВт
• Способ подключения силовой цепи: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Исполнение: открытое - корпус без внешней оболочки, требует установки в закрытом щите
• Способ монтажа: фиксация на шине DIN 35 мм

Совместимость и монтаж

K-F-94-30-00-A230 устанавливается на стандартную DIN-рейку без дополнительных креплений. Для подключения силовых проводов используются винтовые зажимы - рекомендуется затягивать моментом 1–1,5 Нм, чтобы избежать повреждения контактных пластин. Катушка управления подключается к сети 230 В AC через кнопочную станцию или PLC. Обязательно соблюдать полярность при подключении - хотя устройство работает с любым чередованием фаз, некорректное подключение катушки может вызвать отказ.

Безопасность и стандарты

Контактор K-F-94-30-00-A230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведён на заводе КэАЗ, сертифицированном в рамках системы качества ISO 9001. Открытый тип исполнения требует обязательной установки внутри электрического шита с уровнем защиты не ниже IP54.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/отключения
• Чёткий визуальный индикатор положения контактов - легко определить состояние устройства без тестирования
• Широкая совместимость с аксессуарами серии OptiStart K: дополнительные контакты, блокировки, RC-гашение, термореле
• Низкий уровень шума при работе благодаря качественной конструкции магнитной системы
• Лёгкая замена катушки - можно поменять напряжение управления без замены всего контактора

Ограничения применения

• Не допускается использование вне закрытых электрощитов - степень защиты IP20 исключает работу во влажной среде или в местах с пылью
• Подходит только для переменного тока; нельзя применять с постоянным током даже при совпадении напряжения
• Не имеет встроенной защиты от перегрузки - обязательно нужен внешний тепловой реле
• Запрещено подключать свыше 55 кВт - риск сваривания контактов при запуске крупных двигателей
• Не рекомендован для частых пусков менее чем через 1 минуту - может произойти перегрев катушки

Примеры использования

• Автоматизация водонасосной станции - включение насоса по сигналу давления
• Конвейерная лента на пищевом производстве - управление скоростью и остановкой по программе
• Вентиляция в промышленном помещении - включение по температурному датчику
• Оборудование для резки металла - пуск двигателя после проверки безопасности

Практические советы

• Выбирая аналогичный контактор, обращайте внимание на номинальный ток AC-3 - именно он указывает реальную способность к управлению двигателем
• Для длительной службы используйте дополнительные контакты (например, K-F-94-30-00-A230 + K-F-XA) для сигнализации состояния
• Проверьте посадочные габариты перед заказом - все модели серии OptiStart K имеют одинаковый шаг крепления, но различаются по глубине
• Если планируете часто менять напряжение катушки - выбирайте модель с быстросъёмной катушкой, она есть в этой же серии
• K-F-94-30-00-A230 от КэАЗ хорошо сочетается с автоматическими выключателями серии EA9 и реле времени RVT - формируйте комплексную систему управления
