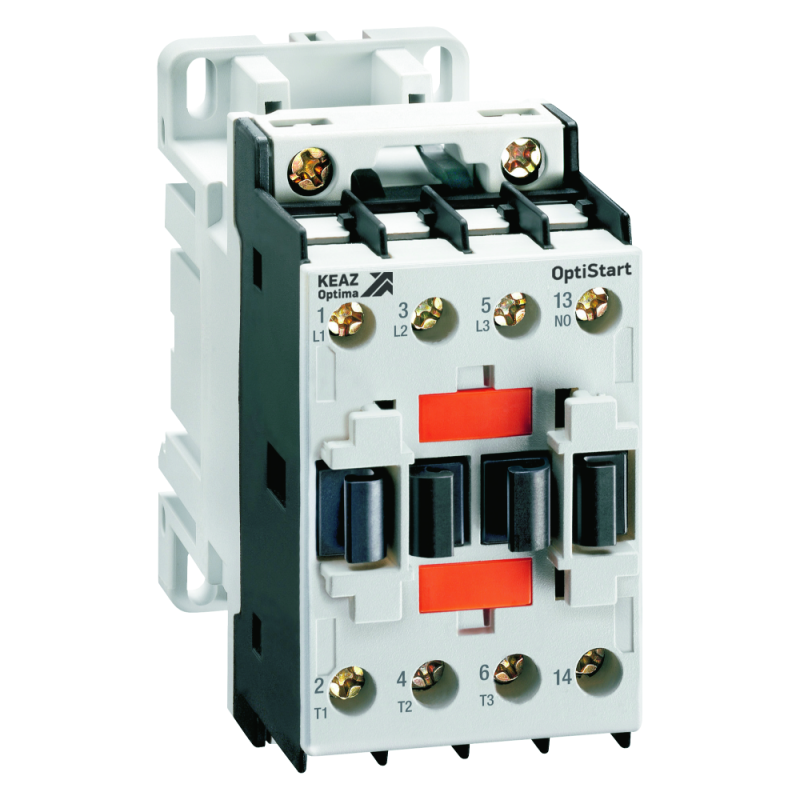

Контактор с катушкой управления DC OptiStart K-F-09-30-10-D220 | 334573 КЭАЗ

Контактор K-F-09-30-10-D220 от КЭАЗ - это надёжный электромагнитный аппарат для коммутации силовых цепей переменного тока, управляемый постоянным напряжением 220 В. Подходит для частого включения и отключения электродвигателей мощностью до 4,2 кВт, устанавливается на DIN-рейку. Артикул 334573.

Назначение и область применения

Контактор K-F-09-30-10-D220 предназначен для дистанционного включения и отключения трёхфазных электродвигателей, нагревательных элементов и других нагрузок. Его используют в системах автоматизации: станках, насосах, вентиляторах, конвейерах, компрессорах. Управление осуществляется через слаботочную цепь постоянного тока - это удобно при работе с PLC, реле времени или кнопочными пунктами управления.

Технические характеристики

• Номинальный ток: 9 А (при AC-3 - для двигателей); максимальная коммутируемая мощность - 4,2 кВт
• Напряжение управления: 220 В постоянного тока (DC)
• Количество главных контактов: 3 нормально разомкнутых (NO)
• Способ подключения силовых проводов: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-F-09-30-10-D220 совместим с любыми DIN-рейками стандарта EN 60715. Для установки достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов. Подключение силовых проводов выполняется винтовыми зажимами: рекомендуется использовать жилы сечением 0,5–4 мм2. Управляющая катушка работает только от постоянного тока 220 В - нельзя подавать переменное напряжение. Наличие только нормально разомкнутых контактов означает, что контактор не имеет встроенных замыкающих контактов - для реверса или блокировок потребуются внешние устройства.

Безопасность и стандарты

Контактор K-F-09-30-10-D220 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет проверенную технологию электромагнитного срабатывания, исключающую самопроизвольное включение. Открытая конструкция требует установки в закрытом щите или защищённой среде - не допускается использование во влажных, запылённых или взрывоопасных помещениях.

Преимущества

• Высокая долговечность: рассчитан на более чем 1 млн операций включения-отключения
• Устойчивость к скачкам напряжения в цепи управления благодаря стабильному DC-питанию
• Легкий доступ к контактам для осмотра и обслуживания
• Совместим с аксессуарами серии OptiStart K (например, дополнительные контакты, дугогасительные камеры, временные реле)

Ограничения применения

• Не подходит для работы в условиях высокой влажности, пыли или агрессивной среды из-за степени защиты IP20
• Работает только с постоянным током 220 В - несовместим с сетями переменного тока
• Отсутствие нормально замкнутых контактов - не позволяет реализовать функции блокировки без внешних компонентов
• Не предназначен для частотного регулирования или мягкого пуска - требуется применение дополнительных устройств

Примеры использования

• Автоматический пуск и остановка насоса в системе водоснабжения
• Управление вентилятором охлаждения в промышленном оборудовании
• Коммутация нагревательных элементов в термических печях
• Частичная автоматизация линии сборки с использованием PLC и кнопочного пункта

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - 220 В DC. Подача переменного тока повредит катушку.
• Затягивайте винтовые зажимы усилием 0,5–0,7 Нм - недостаточно затянутые контакты греются, слишком сильные - повреждают изоляцию.
• Для увеличения срока службы используйте дополнительные дугогасительные камеры (аксессуары серии OptiStart K) при коммутации индуктивных нагрузок.
• Если нужна функция аварийной остановки - подключите внешний нормально замкнутый контакт (например, от Emergency Stop-кнопки) последовательно с управляющей цепью.
• K-F-09-30-10-D220 - часть линейки КЭАЗ OptiStart; при необходимости расширения системы можно легко добавить другие модели этой же серии с тем же шагом монтажа.
