Мини-контактор OptiStart K-M-09-22-00-D220 | 335581 КЭАЗ

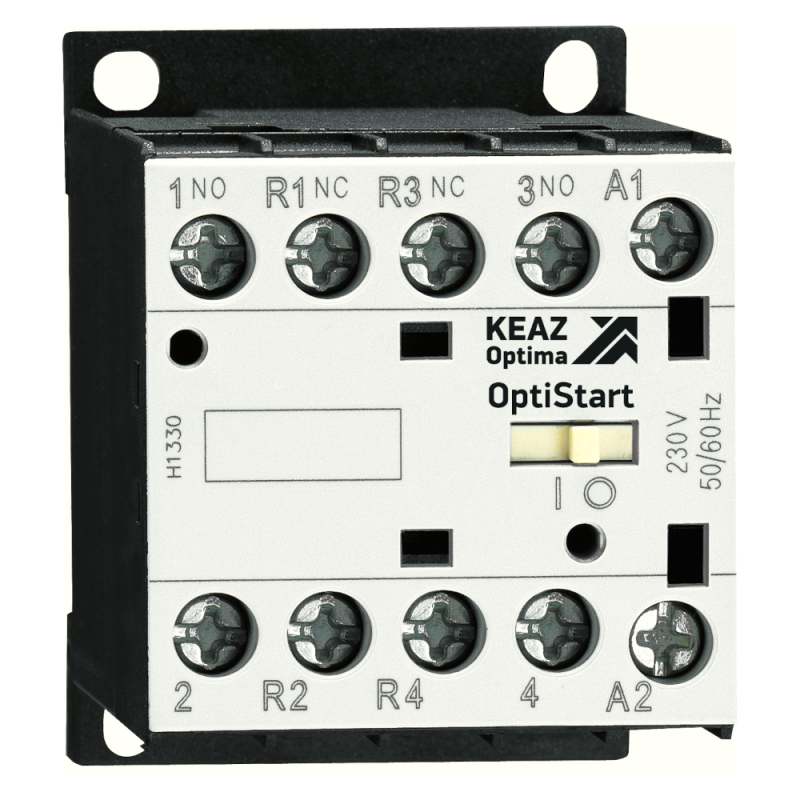

Мини-контактор K-M-09-22-00-D220 от КэАЗ - компактное устройство для коммутации нагрузок до 9 А в цепях постоянного тока. Подходит для автоматизации оборудования, управляемого через слаботочные сигналы, и устанавливается на DIN-рейку. Артикул 335581 соответствует модели из серии OptiStart K-M.

Назначение и область применения

Minikontaktor K-M-09-22-00-D220 используется для включения и выключения электрических нагрузок - например, двигателей, нагревательных элементов, освещения или других потребителей - по команде от контроллера, кнопки или датчика. Устройство предназначено для работы в цепях постоянного тока с питанием катушки 220 В DC. Применяется в пультах управления, станках, конвейерах, системах автономного регулирования и распределительных щитах с ограниченным пространством.

Технические характеристики

• Напряжение питания катушки: 220 В постоянного тока (DC)
• Номинальный рабочий ток: 9 А (при AC-3, 400 В переменного тока)
• Количество контактных групп: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип подключения силовых контактов: винтовые зажимы
• Способ установки: монтаж на DIN-рейку шириной 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Исполнение: открытое - корпус без крышки, требуется установка внутри шита или защищённом месте

Совместимость и монтаж

K-M-09-22-00-D220 совместим с любой стандартной DIN-рейкой типа TS35. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 2,5 мм2. Обязательно соблюдать полярность при подключении катушки: "+" и "-" должны соответствовать маркировке на корпусе. Максимальная температура окружающей среды - до +60 C.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведено на заводе КЭАЗ, сертифицированном по ISO 9001. Открытый тип исполнения (IP20) допускает использование только во внутренних помещениях, исключающих попадание влаги, пыли и механических повреждений.

Преимущества

• Высокая плотность установки благодаря миниатюрному форм-фактору
• Чёткая коммутация даже при частых переключениях - срок службы более 1 млн операций
• Гибкий набор контактов: два НО и два НЗ позволяют реализовать различные логические схемы без внешней аппаратуры
• Поддерживает работу с постоянным током - идеально для систем на базе PLC, микроконтроллеров и импульсных выходов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запыленности или на улице - степень защиты IP20 недостаточна
• Рассчитан только на постоянный ток 220 В на катушке; нельзя применять с переменным напряжением
• Максимальный ток нагрузки - 9 А. Перегрузка свыше этого значения вызывает быстрый износ контактов и риск сплавления
• Не имеет встроенной защиты от скачков напряжения - при использовании в сетях с помехами рекомендуется параллельно катушке установить демпферную цепь

Примеры использования

• Управление насосом в системе водоснабжения по сигналу от датчика уровня
• Переключение режимов работы станка через PLC с выходом 220 В DC
• Автоматическое отключение светильника после окончания цикла производства
• Логическая схема безопасности: одновременное замыкание двух НЗ контактов для проверки целостности цепи

Практические советы

• Выбирая аналогичные контакторы, обращайте внимание на тип катушки - здесь указан именно DC, а не AC. Подмена на переменный ток приведёт к отказу.
• При сборке щита используйте маркировочные бирки для каждого контактора - особенно важно при наличии нескольких N/O и N/C контактов.
• Проверьте соответствие площади сечения провода и зажима перед затяжкой - слишком толстый провод деформирует контакт, слишком тонкий - плохо фиксируется.
• K-M-09-22-00-D220 можно сочетать с другими моделями серии OptiStart K-M - они имеют одинаковый шаг монтажа и форму корпуса, что удобно для унификации.
