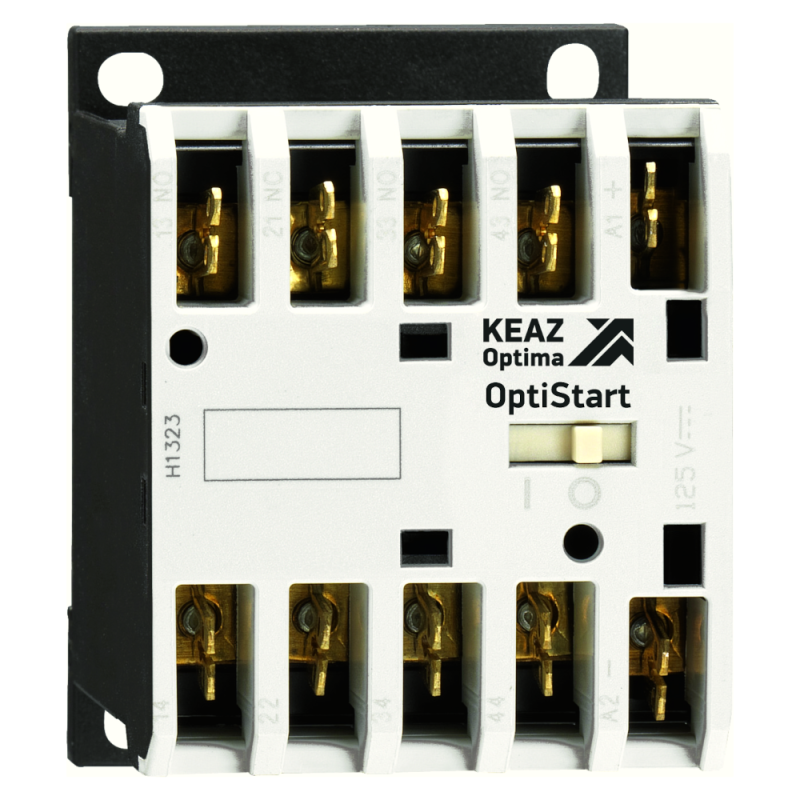

Реле мини-контакторные с клеммами фастон OptiStart K-MR-40-D220-F | 335847 КЭАЗ

Реле мини-контакторное K-MR-40-D220-F с клеммами фастон - компактное устройство от КЭАЗ для коммутации слаботочных цепей управления на постоянном токе. Подходит для установки на DIN-рейку в щитах автоматизации, особенно там, где важна надёжность при ограниченном пространстве.

Назначение и область применения

Реле мини-контакторное K-MR-40-D220-F с клеммами фастон используется для переключения сигналов управления в системах автоматизации: запуск двигателей, управление световой сигнализацией, работа пневматических клапанов, контроль работы оборудования. Четыре нормально открытых контакта позволяют управлять несколькими цепями одновременно. Устройство идеально подходит для сборки шкафов управления, станков, конвейеров и других промышленных объектов с высокой плотностью компоновки.

Технические характеристики

• Номинальное напряжение управления: 220 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 4 нормально открытых (НО)
• Тип контактов: без нормально замкнутых (НЗ)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной герметизации
• Тип подключения: клеммы Faston (штыревые), совместимы с разъёмами 4,8×0,8 мм

Совместимость и монтаж

Реле мини-контакторное K-MR-40-D220-F с клеммами фастон устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения управляющей цепи используйте провода с зачищенной изоляцией и насадки типа Faston - они обеспечивают быстрый и надёжный контакт без пайки. Максимальная площадь сечения провода - до 2,5 мм2. Обязательно проверьте соответствие напряжения управления - устройство работает **только** на 220 В постоянного тока, переменный ток не допускается. Клеммы рассчитаны на многократное подключение и отключение, но не предназначены для частого механического воздействия.

Безопасность и стандарты

Устройство соответствует общепринятым требованиям безопасности для промышленного оборудования. Отсутствие сертификата IP выше IP20 означает, что реле нельзя использовать во влажных, пыльных или агрессивных средах без дополнительной защиты в виде корпуса или крышки шкафа. Электромагнитная совместимость не указана - рекомендуется применять в зонах с минимальным уровнем помех.

Преимущества

• Компактные габариты - экономия места в распределительных шкафах
• Чёткая коммутация при 10 А - достаточная мощность для большинства задач управления
• Фиксированные клеммы Faston - удобство и скорость монтажа без инструментов
• Производитель КЭАЗ - известная российская компания с долгой историей производства надёжной аппаратуры

Ограничения применения

• Не применяйте в условиях повышенной влажности, пыли или агрессивных сред - степень защиты IP20 недостаточна
• Поддерживает только постоянный ток 220 В - использование переменного тока повредит катушку
• Отсутствие нормально замкнутых контактов - нельзя использовать для схем, требующих НЗ-переключения
• Не предназначен для коммутации силовых цепей выше 10 А - для больших нагрузок нужны контакторы или магнитные пускатели

Примеры использования

• Управление стартерами электродвигателей через кнопочные посты
• Переключение сигналов аварийной остановки на панель управления
• Активация освещения или вентиляции по сигналу PLC
• Логика последовательного запуска нескольких механизмов на конвейере

Практические советы

• При монтаже следите за тем, чтобы провода к клеммам Faston были правильно обжаты - плохой контакт вызывает нагрев и отказ
• Убедитесь, что питание катушки точно 220 В DC - даже небольшое завышение напряжения снижает срок службы
• Если требуется защита от внешних факторов - помещайте реле мини-контакторное K-MR-40-D220-F с клеммами фастон внутрь закрытого шкафа с классом защиты IP54 или выше
• Для обслуживания легко вынимается из рейки - просто потяните за рычаг фиксатора снизу
