Реле мини-контакторные OptiStart K-MR-22-D024 | 335767 КЭАЗ

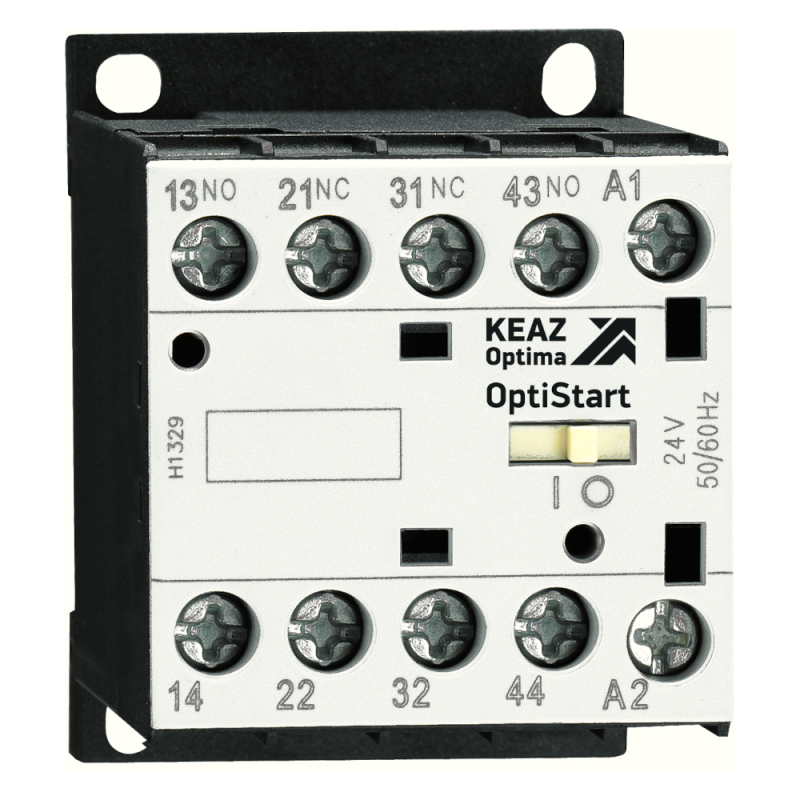

Реле мини-контакторное K-MR-22-D024 от КЭАЗ - компактное устройство с шестью нормально разомкнутыми контактами на 10 А, предназначенное для коммутации управляющих цепей в системах автоматизации. Монтируется на DIN-рейку, питается от постоянного тока 24 В и подходит для задач, где важна надёжность при ограниченном пространстве.

Назначение и область применения

Реле мини-контакторное K-MR-22-D024 используется для переключения слаботочных цепей управления в автоматизированных системах. Подходит для управления пускателями, световой сигнализацией, клапанами, соленоидами и другими исполнительными механизмами. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и других промышленных установках, где требуется компактное и долговечное решение.

Технические характеристики

• Номинальное напряжение питания катушки: 24 В постоянного тока (DC)
• Номинальный рабочий ток контактов: 10 А
• Количество контактов: 6 нормально разомкнутых (НО)
• Тип контактов: только НО - без нормально замкнутых
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных частиц пыли, но не герметичное
• Исполнение: открытое - корпус без крышки, доступ к клеммам открытый
• Способ монтажа: на DIN-рейку или через винты
• Подключение вспомогательных цепей: винтовые зажимы

Совместимость и монтаж

Реле мини-контакторное K-MR-22-D024 совместимо со стандартными DIN-рейками типа TS35. Устанавливается легко: фиксируется щелчком на рейке или закрепляется винтами в отверстиях на корпусе. Для подключения проводов используйте жилы сечением до 2,5 мм2. Винтовые клеммы обеспечивают надёжный контакт, но требуют периодической проверки затяжки при первом запуске и после длительной работы. Обязательно соблюдайте полярность при подключении катушки - 24 В постоянного тока не допускают обратного включения.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Применяется в соответствии с требованиями безопасности для промышленного оборудования. Открытая конструкция (IP20) исключает использование в условиях повышенной влажности, пыли или агрессивной среды. Не рекомендуется для наружной установки или мест с риском попадания жидкости.

Преимущества

• Высокая плотность контактов: шесть НО-контактов в компактном корпусе снижают количество необходимых реле в панели
• Надёжная коммутация: способны выдерживать 10 А при активной нагрузке, что достаточно для большинства управляющих цепей
• Гибкий монтаж: возможность крепления как на DIN-рейку, так и винтами даёт свободу при проектировании панелей
• Совместимость с продукцией КЭАЗ: одинаковый форм-фактор и клеммы позволяют использовать с другими моделями серии K-MR

Ограничения применения

• Не подходит для коммутации силовых цепей выше 10 А - для этого нужны полноценные контакторы
• IP20 не обеспечивает защиту от воды, брызг, пыли - нельзя применять в сырых, грязных или наружных условиях
• Только постоянный ток 24 В - не работает от переменного тока, даже если он 24 В
• Отсутствие НЗ-контактов - если нужна функция “замыкание при отключении”, придётся использовать другую модель

Примеры использования

• Управление несколькими пускателями двигателя в одной логической цепи
• Переключение сигналов тревоги или индикации в пультах управления
• Коммуникация между PLC и внешними устройствами (клапаны, реле времени)
• Альтернатива группе однополюсных реле - экономия места в распределительной коробке

Практические советы

• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабая фиксация вызывает нагрев и искрение
• Проверьте соответствие сечения провода и момента затяжки винтов - перегрузка или недостаточная затяжка приводят к отказам
• Для длинных кабельных линий к катушке (более 10 м) учтите потери напряжения - может потребоваться увеличить сечение жил
• K-MR-22-D024 - часть серии OptiStart K; если вам нужны другие комбинации контактов (например, 4 НО + 2 НЗ), рассмотрите модели K-MR-22-D024 с другой оконцовкой артикула
• Не забудьте указывать артикул 335767 при заказе - это точный идентификатор именно этой версии с 6 НО-контактами и катушкой 24 В DC
