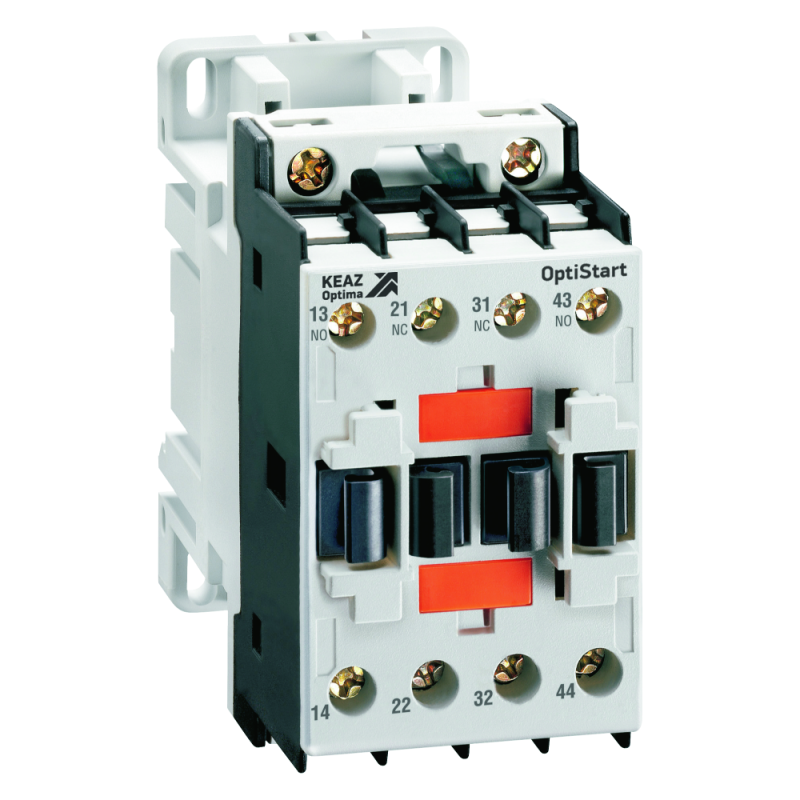

Реле контакторное OptiStart K-FR-22-D024 | 335231 КЭАЗ

Реле контакторное K-FR-22-D024 от КЭАЗ - компактное устройство для коммутации управляющих цепей в системах автоматизации. Подходит для работы с постоянным током 24 В и рассчитано на нагрузку до 10 А. Артикул 335231 обеспечивает точную замену в существующих схемах.

Назначение и область применения

Реле контакторное K-FR-22-D024 используется для управления слаботочными цепями в системах автоматизации: запуск двигателей, управление светильниками, срабатывание других реле или пневматических клапанов. Применяется в панелях управления станков, конвейеров, систем вентиляции и другом промышленном оборудовании. Отличается высокой надёжностью при частых переключениях.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Номинальный рабочий ток: 10 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без внешней защиты, предназначен для установки внутри щита
• Способ монтажа: на DIN-рейку или с помощью винтов
• Подключение вспомогательных цепей: винтовые зажимы

Совместимость и монтаж

Реле контакторное K-FR-22-D024 совместимо со стандартными DIN-рейками типа TS35. Установка осуществляется путём защёлкивания на рейку - достаточно плотно придавить устройство до характерного щелчка. Для фиксации можно использовать винты через отверстия в основании. Подключение проводов - винтовые клеммы, допускают сечение до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки: + и – должны соответствовать маркировке на корпусе.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для использования в промышленных условиях. Не рекомендуется применение во взрывоопасных средах или местах с повышенной влажностью из-за степени защиты IP20.

Преимущества

• Высокая механическая износостойкость - способно выдерживать более 10 млн операций включения/выключения
• Чёткое визуальное положение контактов - индикатор состояния на корпусе позволяет определить, включен ли контакт
• Широкий выбор аксессуаров от КЭАЗ - возможно расширение функционала (например, добавление блокировок, временных реле)
• Минимальная тепловая нагрузка - низкий уровень нагрева даже при длительной работе на предельной нагрузке

Ограничения применения

• Не подходит для установки вне электрощитов - степень защиты IP20 не защищает от пыли и брызг воды
• Не работает с переменным током - только 24 В постоянного тока
• Не рекомендовано использование в цепях с индуктивной нагрузкой выше 10 А (например, мощные катушки или двигатели) без дополнительной защиты (диода, RC-цепочка)
• Не следует применять в условиях сильных вибраций без дополнительного крепления

Примеры использования

• Управление пускателем электродвигателя через сигнал от ПЛК
• Переключение режимов работы конвейера (быстрый/медленный ход)
• Коммутирование сигнализации или индикации в панели управления
• Функция блокировки в цепях безопасности (например, открытие двери - размыкание НЗ контакта)

Практические советы

• При проектировании схемы учтите, что 4 НО + 2 НЗ позволяют реализовать сложные логические алгоритмы без дополнительных реле
• Для долговечности используйте кабели с жилами, зачищенными на 8–10 мм - слишком длинные или короткие провода снижают надёжность соединения
• Проверьте соответствие напряжения катушки: даже 10% перенапряжение (более 26,4 В) может привести к перегреву и выходу из строя
• K-FR-22-D024 легко заменяется аналогичными моделями из серии OptiStart K-FR - все имеют одинаковый шаг крепления и габариты
• При использовании в цепях с большими импульсными токами (например, при включении ламп накаливания) рекомендуется параллельно контакту установить TVS-диод для защиты от скачков напряжения
