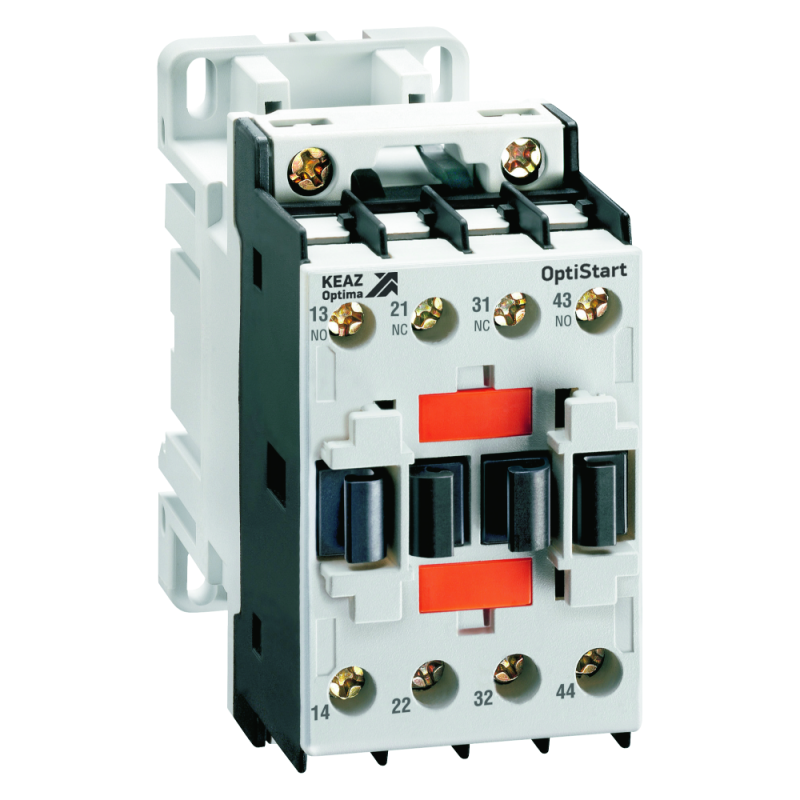

Реле контакторное OptiStart K-FR-22-D220 | 335236 КЭАЗ

Реле контакторное K-FR-22-D220 от КЭАЗ - компактное устройство для коммутации управляющих цепей в системах автоматизации. Подходит для работы с постоянным током 220 В и рассчитано на нагрузку до 10 А. Артикул 335236 обеспечивает точную замену в существующих схемах.

Назначение и область применения

Реле контакторное K-FR-22-D220 используется для управления слаботочными цепями в системах автоматизации: запуск двигателей, управление световой сигнализацией, работа с пультами, контроллерами и PLC. Применяется в промышленных щитах, на конвейерах, станках и других устройствах, где требуется надёжная коммутация сигналов управления, а не силовых токов.

Технические характеристики

• Номинальное напряжение питания: 220 В постоянного тока (DC)
• Номинальный рабочий ток: 10 А - максимальная допустимая нагрузка на каждый контакт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги
• Исполнение: открытое - корпус без крышки, требует установки в закрытый шкаф
• Способ монтажа: на DIN-рейку или через винты (два варианта фиксации)
• Подключение вспомогательных цепей: винтовые зажимы - надёжное, но требует периодической проверки затяжки

Совместимость и монтаж

Реле контакторное K-FR-22-D220 совместимо со стандартными DIN-рейками типа TS35. Установка осуществляется путём защёлкивания на рейку или крепления винтами через отверстия в основании. Для подключения управляющей катушки используйте два верхних зажима - они помечены A1/A2. Контакты для нагрузки расположены по бокам: каждая группа из 4 НО и 2 НЗ имеет собственные входы и выходы. Не забудьте проверить полярность при подключении DC - неверная полярность может повредить катушку.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 для аппаратов управления. Открытая конструкция (IP20) требует обязательной установки внутри электрического шкафа с уровнем защиты не ниже IP54. Не предназначен для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Высокая механическая долговечность - рассчитано на более чем 1 млн операций
• Чёткое разделение контактов: 4 НО + 2 НЗ дают гибкость в проектировании логических схем
• Фиксация на DIN-рейке позволяет быстро заменить устройство без демонтажа проводов
• Совместимость с другими изделиями серии K-FR - можно использовать одинаковые аксессуары (например, блокировки, индикацию)

Ограничения применения

• Не работает с переменным током - только 220 В постоянного тока (DC)
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне шкафа
• Максимальный ток 10 А - не подходит для прямого управления мощными двигателями или нагревателями
• Винтовые зажимы требуют регулярной проверки - ослабление контактов может вызвать перегрев

Примеры использования

• Управление пускателем двигателя через PLC - реле передаёт сигнал от контроллера к катушке пускателя
• Логическая схема аварийной остановки: 2 НЗ контакта используются для последовательного размыкания цепи, 4 НО - для активации индикации
• Переключение режимов работы оборудования: одно реле одновременно включает/выключает несколько вспомогательных устройств

Практические советы

• Выбирая аналогичное реле, обращайте внимание на тип напряжения управления - K-FR-22-D220 работает только с DC, а не с AC
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг реле для лучшего теплоотвода
• Для удобства обслуживания используйте винтовые клеммы с предварительно подготовленными наконечниками - это снижает риск повреждения провода
• Если нужна индикация состояния, совмещайте K-FR-22-D220 с опциональным модулем индикации от КЭАЗ - он легко крепится сверху
• Проверяйте соответствие сечения проводов: для 10 А рекомендовано сечение не менее 1,5 мм2
