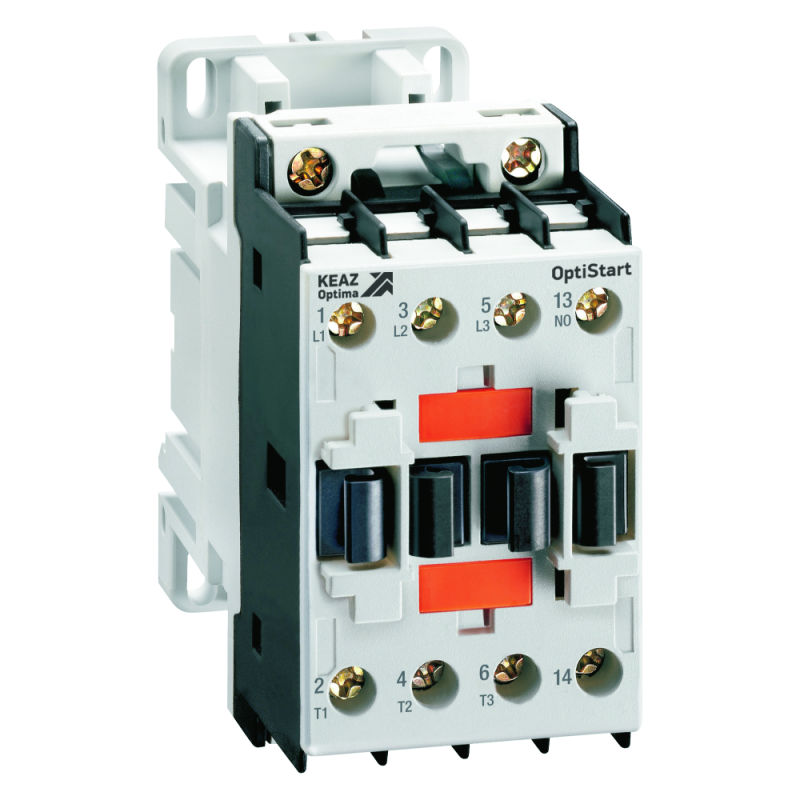

Контактор с катушкой управления DC OptiStart K-F-09-30-01-D220 | 334559 КЭАЗ

Контактор K-F-09-30-01-D220 от КЭАЗ - это электромагнитное устройство для коммутации нагрузки постоянного тока, предназначенное для управления электродвигателями мощностью до 4,2 кВт. Модель выполнена в открытом исполнении, рассчитана на установку на DIN-рейку и подходит для автоматических систем с управлением от цепи 220 В постоянного тока.

Назначение и область применения

K-F-09-30-01-D220 используется для включения и выключения электрических цепей постоянного тока, особенно там, где требуется надёжная коммутация нагрузки без частых перегрузок. Подходит для управления двигателями постоянного тока, насосами, компрессорами, конвейерами и другим оборудованием с пуском под нагрузкой. Часто применяется в системах автоматизации производства, энергообеспечения и транспорта.

Технические характеристики

• Номинальное напряжение управления: 220 В постоянного тока (DC)
• Номинальный ток: 9 А
• Мощность управляемого двигателя: до 4,2 кВт (при переменном токе, класс AC-3)
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Силовые контакты: отсутствуют замкнутые (НЗ) - только размыкаемые
• Род тока: постоянный (DC) - для цепи управления; силовая цепь работает с переменным током (AC-3)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ подключения: винтовые зажимы для проводов
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: открытое - без корпуса, требует установки в защищённую панель

Совместимость и монтаж

K-F-09-30-01-D220 совместим с любой стандартной DIN-рейкой 35 мм. Для монтажа достаточно зафиксировать контактатор на рейке щелчком - он фиксируется механически без дополнительных креплений. Подключение силовых проводов выполняется через винтовые зажимы: рекомендуется использовать многожильные провода с наконечниками для надёжного контакта. Управляющая катушка питается от цепи 220 В DC - важно соблюдать полярность при подключении. Контактор не имеет встроенной защиты от перегрева или перегрузки - внешняя защита обязательна.

Безопасность и стандарты

Контактор K-F-09-30-01-D220 соответствует международным стандартам IEC 60947-4-1 для электромагнитных контакторов. Серия OptiStart K прошла сертификацию на соответствие требованиям безопасности ЕАЭС. Применение в условиях с высокой запылённостью или влажностью недопустимо из-за степени защиты IP20 - необходимо использование распределительных шкафов с защитой выше IP54.

Преимущества

• Высокая механическая долговечность - до 1 млн операций
• Устойчивость к импульсным помехам благодаря качественной катушке управления
• Простая замена и обслуживание - доступные запчасти и унифицированный дизайн серии OptiStart K
• Поддерживает работу с различными типами нагрузок: от двигателей до нагревательных элементов
• Гибкая система аксессуаров (блокировки, дополнительные контакты, дугогасители) позволяет адаптировать модель под задачу

Ограничения применения

• Не предназначена для работы в средах с повышенной влажностью, пылью или химически активными газами - IP20 не обеспечивает защиту
• Не подходит для управления нагрузками выше 9 А или мощностью более 4,2 кВт при AC-3
• Требует наличия внешней защиты (плавкий предохранитель, тепловое реле) - сам по себе не является защитным аппаратом
• Катушка управления работает только от постоянного тока 220 В - нельзя подключать к сети переменного тока
• Отсутствие индикации состояния - невозможно определить положение контактов визуально без внешнего сигнала

Примеры использования

• Автоматизация конвейера с двигателем 3 кВт, управляющегося PLC через выход 220 В DC
• Система подачи жидкости с насосом на 4 кВт, включающимся по сигналу датчика уровня
• Цепь зарядки аккумуляторов, где требуется периодическое включение/выключение нагрузки
• Промышленные станки с функцией аварийного отключения по команде от системы контроля

Практические советы

• Перед установкой проверьте, что напряжение управления действительно 220 В DC - неверное напряжение повредит катушку
• Используйте провода сечением не менее 1,5 мм2 для силовых цепей и 0,75–1 мм2 для управляющих
• При использовании в пульте управления обязательно предусмотрите место для вентиляции - контактатор нагревается при длительной работе
• Для увеличения надёжности можно добавить блок дополнительных контактов (например, K-F-09-EX) - они легко крепятся сверху
• K-F-09-30-01-D220 - часть серии OptiStart K от КЭАЗ. Все модели этой серии взаимозаменяемы по форме и креплению - удобно для замены в уже установленных системах
