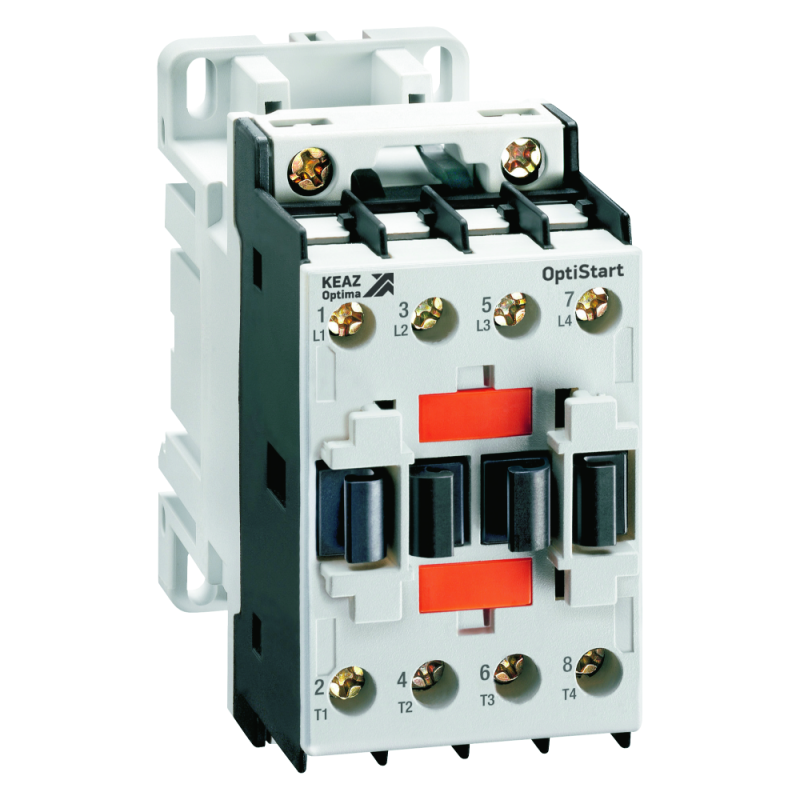

Контактор с катушкой управления DC OptiStart K-F-09-40-00-D220 | 334592 КЭАЗ

Контактор K-F-09-40-00-D220 от КЭАЗ - это компактный электромагнитный аппарат для коммутации силовых цепей постоянного тока, рассчитанный на работу с нагрузкой до 9 А. Устройство монтируется на DIN-рейку и подходит для автоматизации оборудования с управлением от сигналов постоянного напряжения.

Назначение и область применения

Контактор K-F-09-40-00-D220 предназначен для включения и отключения электрических цепей переменного тока с помощью управляющего сигнала постоянного тока 220 В. Он используется в системах автоматического управления, где требуется надёжная коммутация двигателей, нагревательных элементов, освещения или других потребителей мощностью до 2 кВт.

Подходит для установки в щитах управления станков, конвейеров, насосов, систем вентиляции и другого промышленного оборудования. Особенно эффективен там, где источник управления - PLC, контроллер или датчик с выходом постоянного тока.

Технические характеристики

• Номинальный рабочий ток: 9 А (AC-3)
• Номинальное напряжение управления: 220 В постоянного тока (DC)
• Количество НО-контактов: 4 (все - силовые, для коммутации нагрузки)
• Тип подключения: винтовые зажимы для проводов
• Метод монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-F-09-40-00-D220 совместим с любыми стандартными DIN-рейками по ГОСТ IEC 60715. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без инструментов.

Силовые клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Перед затяжкой винтов проверьте, чтобы жилы были хорошо зачищены и не имели повреждений - плохой контакт вызывает перегрев.

Управление осуществляется через катушку: при подаче 220 В DC контакты замыкаются, при снятии напряжения - возвращаются в исходное положение. Подключение управляющей цепи выполняется к верхним клеммам, обозначенным A1/A2.

Безопасность и стандарты

Контактор K-F-09-40-00-D220 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с правилами безопасности для электрических установок до 1000 В.

IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли, брызг воды или агрессивной среды. Не используйте в сырых помещениях, на открытых площадках или в местах с высоким уровнем запыления без дополнительной защиты в шкафу.

Преимущества

• Чётко выраженная коммутационная способность - 9 А при активной нагрузке (AC-3), что позволяет управлять двигателями до 1,5–2 кВт
• Высокая надёжность механической конструкции - контакторы серии K-F проходят тестирование на более чем 1 млн операций
• Простота замены - аналогичные модели из серии легко взаимозаменяемы при необходимости расширения системы
• Работа от постоянного тока - идеальное решение для систем с PLC, сенсорами и другими цифровыми контроллерами

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или химически агрессивной среды - степень защиты IP20 не допускает эксплуатацию вне закрытых щитов
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо использовать внешние предохранители или автоматы
• Не поддерживает функции энергосбережения или мягкого пуска - работает только как обычный электромагнитный выключатель
• Запрещено применять для коммутации цепей выше 220 В DC на управляющей катушке - риск повреждения обмотки

Примеры использования

• Управление трёхфазным электродвигателем 1,5 кВт через PLC с выходом 220 В DC
• Переключение режимов работы конвейера: включение/остановка по сигналу с датчика
• Автоматическое включение группы светодиодных светильников при срабатывании датчика движения
• Коммутирование нагревательных элементов в термокамере с управлением от PID-регулятора

Практические советы

• При подборе контактора всегда проверяйте соответствие типа управления: здесь нужен именно DC-вариант, AC-катушки не подходят
• Для долгой службы рекомендуется устанавливать дополнительный вольтодобавочный резистор или диод (flyback diode) параллельно катушке - это снижает помехи в управляющих цепях
• При использовании нескольких контакторов K-F-09-40-00-D220 в одном щите соблюдайте минимальный интервал между ними - не менее 10 мм - для лучшего теплоотвода
• Если нагрузка часто включается/выключается (более 600 раз в час), убедитесь, что тепловой режим не превышен - возможно, стоит выбрать модель с большим запасом по току
• Артикул 334592 - это точная ссылка на этот экземпляр; при заказе запасных частей или аналогов указывайте полное название: Контактор K-F-09-40-00-D220 от КЭАЗ
