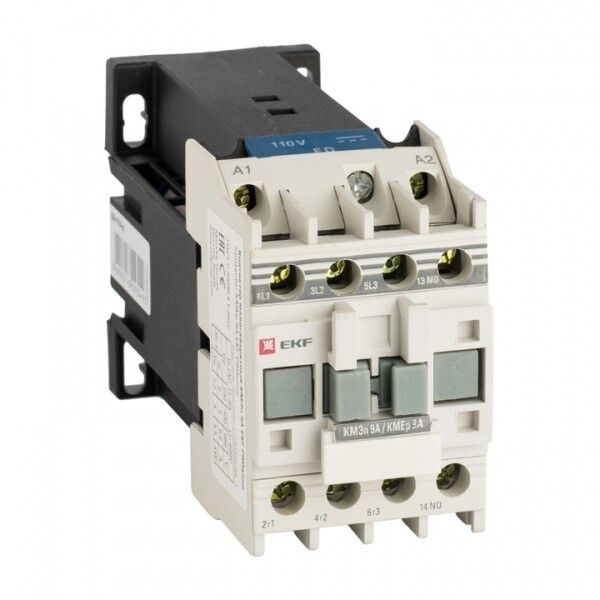

Контактор малогабаритный КМЭп 9А 220В DC 1NO EKF PROxima | ctr-s-9-220-p

Контактор малогабаритный КМЭп 9А 220В DC 1 нормально разомкнутый контакт от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузок постоянного тока до 9 А. Подходит для автоматических систем управления, где важны надежность, долгий срок службы и удобство монтажа на DIN-рейку.

Назначение и область применения

Контактор малогабаритный КМЭп 9А 220В DC 1 нормально разомкнутый контакт предназначен для коммутации цепей постоянного тока с номинальным током до 9 А. Он используется в системах автоматизации: управление двигателями постоянного тока, реле времени, конвейерами, станками, системами освещения и другими нагрузками, требующими частых включений/выключений. Применяется в промышленных щитах, пультах управления и распределительных устройствах.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 9 А
• Номинальная мощность: 4 кВт
• Количество нормально разомкнутых (НО) контактов: 4
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности)
• Способ монтажа: на DIN-рейку (по стандарту EN 60715)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 9А 220В DC 1 нормально разомкнутый контакт легко монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требуется. Также возможна установка на монтажную панель с помощью отверстий в основании. Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Для надежного соединения используйте жилы с опрессовкой или наконечниками. Маркировочная площадка в комплекте позволяет легко идентифицировать контактор в щите.

Особенности конструкции

• Корпус и подвижная траверса изготовлены из термостойкой пластмассы - выдерживают перегрев и механические воздействия.
• Тарельчатые зажимы обеспечивают плотный контакт даже при колебаниях температуры и вибрациях.
• Мостиковый контакт способствует быстрому гашению электрической дуги - снижает износ контактов.
• Самопозиционирующиеся подвижные контакты с сферической поверхностью и пружинной подвеской автоматически выравниваются при замыкании, обеспечивая равномерное давление и минимизируя нагрев.
• Рифленая поверхность дополнительных контактов повышает токопроводность и надежность соединения при подключении внешних цепей.
• Магнитная система с резиновыми демпферами снижает уровень шума при срабатывании.
• Сердечник из высококачественной электротехнической стали с минимальными вихревыми потерями - повышает энергоэффективность и снижает нагрев.

Преимущества

• Высокая коммутационная износостойкость - подходит для частых включений (до 1 млн операций).
• Четыре НО контакта позволяют реализовать сложные схемы управления без дополнительных модулей.
• Надежная фиксация на DIN-рейке и возможность крепления на панели дают гибкость в проектировании щита.
• Долгий гарантийный срок (7 лет) подтверждает качество сборки и материалов.
• Комплектная маркировочная площадка ускоряет обслуживание и диагностику.

Ограничения применения

• Не предназначен для работы в средах с пылью, влагой или химическими парами - степень защиты IP20 исключает использование вне закрытых щитов.
• Подходит только для цепей постоянного тока; применение в переменном токе недопустимо.
• Запрещено превышать номинальный ток 9 А - риск сваривания контактов и выхода из строя.
• Не рекомендуется использовать в условиях температуры ниже −40 C или выше +40 C - может снизиться надежность срабатывания.

Примеры использования

• Управление двигателем постоянного тока в конвейерной линии.
• Переключение режимов работы станка через PLC-систему.
• Автоматическое включение/отключение светильников в производственных помещениях.
• Коммутирующее устройство в системе зарядки аккумуляторов.
• Работа в качестве промежуточного реле в цепях управления насосами и вентиляторами.

Практические советы

• При подключении проводов затягивайте винты усилием 0,4–0,5 Нм - слишком сильное или слабое крепление снижает надежность.
• Учитывайте посадочные размеры: контактор совместим с большинством стандартных DIN-реек, но проверьте зазор между соседними устройствами - необходим минимум 5 мм для теплоотвода.
• Для длительной работы при максимальной нагрузке (9 А) обеспечьте хорошую вентиляцию в щите - перегрев сокращает срок службы.
• Используйте маркировочную этикетку сразу после установки - это экономит время при диагностике и ремонте.
• Контактор КМЭп 9А 220В DC 1 нормально разомкнутый контакт от EKF серии PROxima можно комбинировать с аналогичными модулями этой же серии - все элементы взаимозаменяемы по форме и функционалу.
