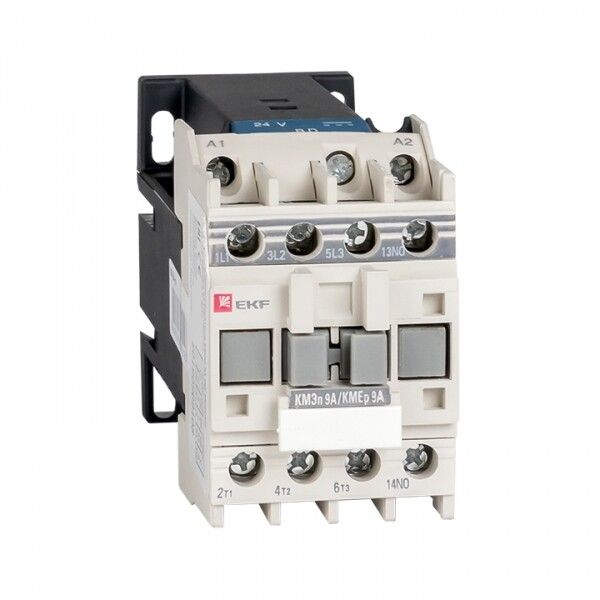

Контактор малогабаритный КМЭп 9А 24В DC 1NO EKF PROxima | ctr-s-9-24-p

Контактор малогабаритный КМЭп 9А 24В DC 1 нормально разомкнутый контакт от EKF серии PROxima предназначен для частого включения и отключения электрических цепей постоянного тока до 9 А. Подходит для автоматизации оборудования в распределительных щитах, где важны компактность, надежность и долгий срок службы.

Назначение и область применения

Контактор малогабаритный КМЭп 9А 24В DC 1 нормально разомкнутый контакт используется для управления нагрузками в системах автоматики: насосы, вентиляторы, нагревательные элементы, конвейеры, станки с управлением по постоянному току. Его применяют там, где требуется дистанционное управление силовой цепью через слаботочные сигналы 24 В DC. Устройство идеально встраивается в щиты управления промышленного и объектового уровня.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В
• Номинальный ток: 9 А
• Количество силовых полюсов: 3
• Количество нормально разомкнутых (НО) контактов: 1
• Номинальная рабочая мощность: 4 кВт
• Степень защиты: IP20 - защищен от прикосновений к токоведущим частям, но не герметичен
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 9А 24В DC 1 нормально разомкнутый контакт легко фиксируется на стандартной DIN-рейке типа TS35. Также возможна установка на монтажную панель с помощью крепежных отверстий. Для подключения используются винтовые зажимы с тарельчатыми пружинами - они обеспечивают плотный контакт даже при колебаниях температуры. Максимальное сечение жил - 25 мм2, что позволяет подключить медные кабели до 10–16 А. Дополнительные контакты можно подключать параллельно, используя рифлёную поверхность для лучшей проводимости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления и коммутации. Защита IP20 исключает доступ к токоведущим частям пальцами, но не обеспечивает защиту от воды или пыли - поэтому устройство следует устанавливать внутри закрытых щитов. Применение термостойкой пластмассы предотвращает возгорание при перегрузках. Компоненты сердечника и контактов изготовлены из материалов, устойчивых к дуговым воздействиям.

Особенности конструкции

• Самопозиционирующиеся подвижные контакты с сферической поверхностью и пружинным механизмом обеспечивают равномерное давление и снижают риск подгорания.
• Мостиковый контакт способствует быстрому гашению электрической дуги - продлевает срок службы.
• Резиновые демпферы в магнитной системе снижают уровень шума при срабатывании.
• Сердечник из высококачественной электротехнической стали с минимальными вихревыми потерями повышает энергоэффективность.
• На корпусе предусмотрена маркировочная площадка - удобно для идентификации в щите.
• Рифлёная поверхность дополнительных контактов увеличивает площадь соприкосновения и надёжность соединения.

Преимущества

• Высокая коммутационная износостойкость - выдерживает более 1 млн операций включения/отключения.
• Универсальный монтаж: DIN-рейка или панель - гибкость при проектировании щита.
• Низкий уровень шума благодаря демпферам - подходит для помещений с чувствительными к шуму условиями.
• Долгий гарантийный срок - 84 месяца - свидетельствует о качестве сборки и материалах.
• Поддержка дополнительных контактов - позволяет реализовать сложные схемы автоматизации без внешних модулей.

Ограничения применения

• Не предназначен для работы во влажных, запылённых или открытых помещениях - степень защиты IP20 требует установки в закрытом щите.
• Не рекомендован для переменного тока - катушка рассчитана только на 24 В постоянного тока.
• Запрещено использовать при напряжении выше 24 В - возможно перегрев и выход из строя катушки.
• Не подходит для управления нагрузками выше 9 А - превышение тока вызывает оплавление контактов.
• Не имеет функции реверса - нельзя применять в схемах с изменением направления вращения двигателя.

Примеры использования

• Управление насосом в системе водоснабжения по сигналу от датчика уровня.
• Включение печи или ТЭНа в сушильном оборудовании.
• Коммутирующее устройство в пульте управления конвейерной линией.
• Автоматический отвод воздуха в вентиляционной системе по таймеру.
• Система аварийного отключения света при срабатывании сигнализации.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC. Подача переменного тока или другого напряжения приведёт к отказу.
• При подключении кабелей затягивайте винты усилием 0,4–0,6 Нм - недостаточно или слишком сильно может повредить зажим.
• Используйте маркировочную площадку - это экономит время при диагностике и обслуживании щита.
• При использовании дополнительных контактов следите за целостностью рифлёной поверхности - она влияет на надёжность передачи сигнала.
• Для длительной работы в условиях частых включений выбирайте модели с запасом по току - лучше брать 10–15 % ниже максимального значения нагрузки.
• Контактор малогабаритный КМЭп 9А 24В DC 1 нормально разомкнутый контакт от EKF серии PROxima совместим с другими изделиями этой серии - можно собирать унифицированные решения.
