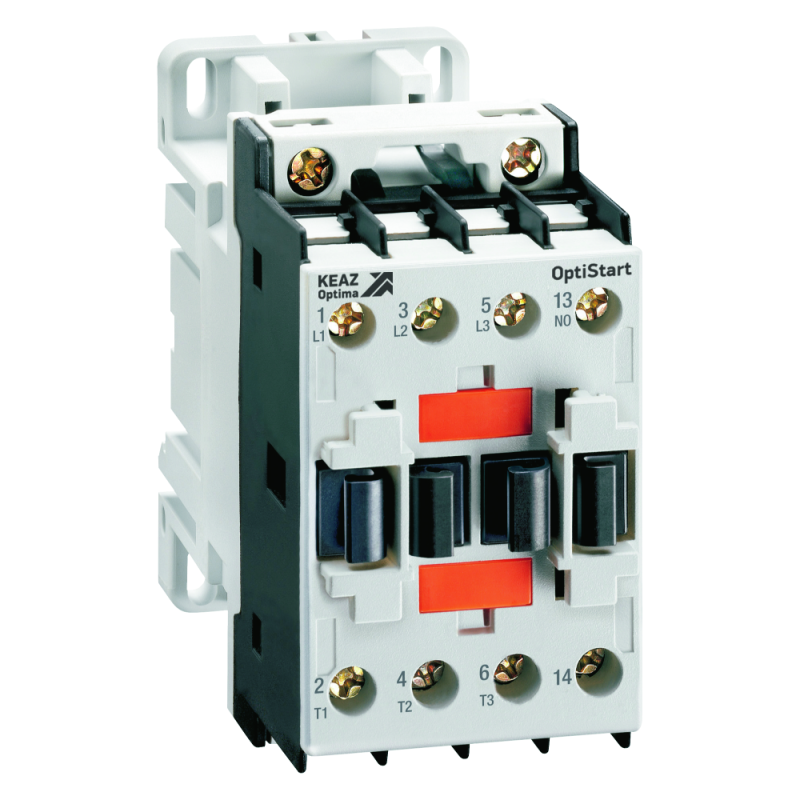

Контактор с катушкой управления DC OptiStart K-F-25-30-10-D110 | 334721 КЭАЗ

Контактор K-F-25-30-10-D110 от КэАЗ - это надёжный электромагнитный аппарат для коммутации постоянного тока в цепях двигателей мощностью до 12,5 кВт. Устройство устанавливается на DIN-рейку, имеет три нормально замкнутых контакта и питание катушки 110 В постоянного тока. Подходит для автоматизации промышленного оборудования.

Назначение и область применения

Контактор K-F-25-30-10-D110 предназначен для частого включения и выключения электродвигателей, нагревательных элементов и других нагрузок с током до 25 А. Он работает в цепях постоянного тока (DC) и используется там, где требуется управление с помощью слаботочного сигнала - например, в системах автоматического контроля, на конвейерах, насосных станциях и станках с ЧПУ. Модель специально адаптирована для работы с катушкой на 110 В постоянного тока, что делает её совместимой с большинством промышленных контроллеров и PLC.

Технические характеристики

• Номинальный ток: 25 А (AC-3 / DC-1)
• Номинальная мощность двигателя: 12,5 кВт
• Напряжение питания катушки управления: 110 В постоянного тока (DC)
• Количество силовых контактов: 3 нормально замкнутых (НЗ)
• Род тока: Только постоянный (DC)
• Метод подключения: Винтовые зажимы для проводов
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Исполнение: Открытое - корпус без дополнительной оболочки
• Способ установки: На DIN-рейку 35 мм

Совместимость и монтаж

K-F-25-30-10-D110 легко фиксируется на стандартной DIN-рейке благодаря специальной защёлке. Для подключения силовых цепей используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 4–6 мм2. Обязательно проверьте соответствие напряжения катушки: устройство рассчитано исключительно на 110 В постоянного тока, применение переменного тока или другого напряжения повредит катушку. Контакты не предназначены для коммутации высоких импульсных токов - они оптимизированы для длительной работы с равномерной нагрузкой.

Безопасность и стандарты

Контактор K-F-25-30-10-D110 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Серия OptiStart K прошла сертификацию на безопасность и долговечность в условиях промышленной эксплуатации. Однако из-за степени защиты IP20 использование вне закрытых щитов или во влажных средах запрещено - риск поражения током и окисления контактов повышен.

Преимущества

• Высокая механическая износостойкость - способен выполнять более 1 млн операций включения/выключения
• Чёткий и быстрый контактный переход - минимизация дугового гашения
• Простота замены - можно демонтировать без отключения всей системы
• Широкая совместимость с другими компонентами серии OptiStart K - доступны дополнительные блоки, такие как вспомогательные контакты, дифференциальные устройства и защитные крышки

Ограничения применения

• Не переменного тока - работа на AC вызывает перегрев и выход из строя катушки
• Нельзя использовать в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 не обеспечивает защиту от внешних факторов
• Не предназначен для частого пуска тяжёлых двигателей с высокими пусковыми токами свыше 5×Iн - возможен износ контактов
• Отсутствуют функции тепловой защиты - необходимо дополнительно устанавливать термореле или мотор-защиту

Примеры использования

• Управление насосами в системах водоснабжения с сигналом от PLC
• Переключение направления движения конвейеров через реверсивную схему
• Автоматическое отключение печей после завершения цикла
• Коммутирующее устройство в распределительных шкафах с батарейным источником питания 110 В DC

Практические советы

• При монтаже затягивайте винты усилием 0,5–0,7 Нм - переусиливать нельзя, чтобы не повредить пластиковую основу
• Обязательно используйте предохранители на входе - даже при номинале 25 А лучше выбрать тип gG с током 32 А
• Если нужен нормальный размыкающий контакт - выбирайте модель с доп. блоком, например, K-F-25-30-10-D110 + AY-1N
• Проверяйте температуру окружающей среды: рабочий диапазон - от −25C до +60C; выше +40C снижайте номинальный ток на 10%
• K-F-25-30-10-D110 от КэАЗ - один из самых распространённых вариантов в промышленных проектах России. Его артикул 334721 часто заказывают как запасной элемент.
