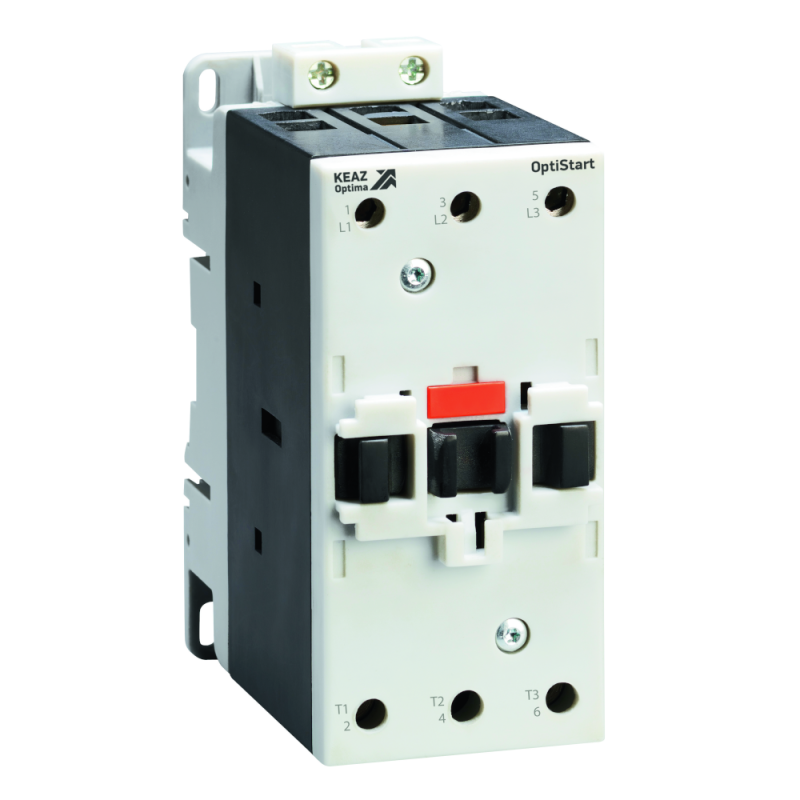

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-50-30-00-E230 | 334960 КЭАЗ

Контактор K-AF-50-30-00-E230 с катушкой AC/DC с электронным управлением от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 22 кВт. Его уникальная электронная система управления позволяет работать как от переменного, так и от постоянного тока, что упрощает интеграцию в системы автоматизации. Артикул 334960 подходит для монтажа на DIN-рейку и используется в промышленных установках с высокими требованиями к надежности.

Назначение и область применения

Контактор K-AF-50-30-00-E230 используется для коммутации силовых цепей электродвигателей, нагревательных элементов и других нагрузок. Он обеспечивает безопасное включение и выключение оборудования при помощи слаботочного управляющего сигнала. Применяется в системах автоматизации: станках, конвейерах, насосах, вентиляции, компрессорах. Подходит для условий, где требуется частое переключение или работа в сетях с нестабильным питанием.

Технические характеристики

• Номинальный ток: 50 А (при AC-3 - для двигателей)
• Номинальная мощность двигателя: 22 кВт
• Напряжение катушки управления: 230 В (AC/DC - работает и от переменного, и от постоянного тока)
• Количество НО силовых контактов: 3
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение силовых цепей: винтовые зажимы
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-AF-50-30-00-E230 совместим с любыми стандартными DIN-рейками типа EN 60715. Установка занимает несколько минут: устройство фиксируется защёлкой на рейке. Для подключения силовых проводов используйте винтовые зажимы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перекручивания жил. Управляющая катушка подключается к цепи управления через два вывода - полярность не важна, поскольку катушка работает от AC и DC.

Безопасность и стандарты

Контактор K-AF-50-30-00-E230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Электронная система управления снижает риск сваривания контактов при пуске и обеспечивает стабильную работу даже при колебаниях напряжения. Открытый тип исполнения требует установки в закрытом щите или защищённой среде - не допускается использование во влажных, запылённых или взрывоопасных помещениях.

Преимущества

• Универсальная катушка AC/DC - не нужен отдельный источник постоянного тока; можно использовать существующие сети 230 В переменного или постоянного тока.
• Электронное управление - снижает энергопотребление катушки на 80–90% по сравнению с обычными электромагнитными контактами, уменьшает тепловыделение и продлевает срок службы.
• Минимальный уровень шума при работе - благодаря отсутствию механического гудения.
• Высокая долговечность - рассчитан на более чем 1 млн операций включения/выключения.
• Широкая совместимость с аксессуарами OptiStart K - возможно добавить блокировки, дополнительные контакты, термозащиту и другие функции.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает герметичность.
• Запрещено применять вне закрытых распределительных щитов - открытая конструкция не защищает от случайного прикосновения.
• Не рекомендуется для управления нагрузками выше 50 А или мощностью выше 22 кВт - превышение может вызвать перегрев и выход из строя.
• Не поддерживает функции мягкого пуска или регулирования скорости - требует внешних устройств (например, ЧРП) для этих задач.

Примеры использования

• Автоматизация конвейера на пищевом производстве - включение/остановка мотора по сигналу PLC.
• Система вентиляции в офисном здании - управление вентиляторами по графику времени.
• Насосная станция - включение глубинного насоса при достижении уровня воды.
• Оборудование для металлообработки - управление станком с ЧПУ через реле контроля.

Практические советы

• При замене старого контактора проверьте соответствие номинального тока и числа контактов - K-AF-50-30-00-E230 имеет три НО контакта, аналоги с NC могут не подойти.
• Для длительной работы в условиях скачков напряжения убедитесь, что входное напряжение находится в пределах +-10% от 230 В - электроника чувствительна к перенапряжению.
• Используйте винтовые зажимы с правильным моментом затяжки - слишком слабо - плохой контакт, слишком сильно - повредится медная жила.
• Если планируете расширение системы - выбирайте модель с возможностью установки дополнительных контактов (аксессуары доступны от КЭАЗ).
• K-AF-50-30-00-E230 - один из немногих контакторов в своём классе с электронной катушкой. Это выгодно отличает его от традиционных решений, особенно там, где важна экономия энергии и бесшумность.
