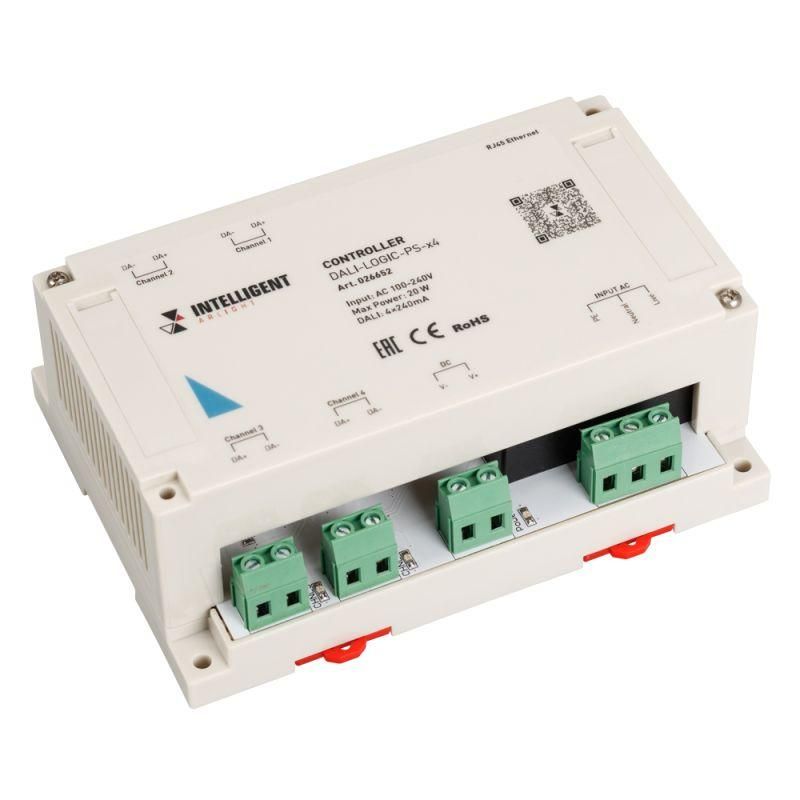

Контроллер DALI-LOGIC-PS-x4 (230В Ethernet) INTELLIGENT ARLIGHT 026652

Контроллер DALI-LOGIC-PS-x4 230В Ethernet от INTELLIGENT ARLIGHT - это мастер-контроллер для централизованного управления четырьмя линиями освещения по протоколу DALI-2, подходящий для сложных систем освещения в офисах, складах и промышленных объектах. Артикул 026652 обеспечивает гибкую автоматизацию через Ethernet, модульную масштабируемость и работу с мобильным приложением.

Назначение и область применения

Контроллер DALI-LOGIC-PS-x4 230В Ethernet предназначен для управления и настройки до 256 устройств освещения (по 64 адреса на каждую из четырёх линий DALI). Он используется там, где требуется точный контроль над уровнем света, группировкой светильников, таймингом включения/выключения и сценарной автоматизацией. Применяется в коммерческих зданиях, производственных помещениях, торговых центрах, умных домах и других объектах с многоуровневой системой освещения.

Технические характеристики

• Количество линий DALI: 4
• Максимальная нагрузка на линию: 250 мА (на каждую)
• Поддерживаемый стандарт: DALI-2
• Питание контроллера: 230 В AC
• Интерфейс связи: Ethernet (TCP/IP)
• Резервное питание часов: CR2032 (встроенная батарейка)
• Габариты: 145 × 106 × 55 мм
• Монтаж: на DIN-рейку или на поверхность
• Поддержка Modbus TCP: да (для интеграции с системами верхнего уровня)
• Мобильное приложение: Android (управление и диагностика)
• Функция GRID: поддержка распределённой сети из нескольких контроллеров

Совместимость и монтаж

Контроллер DALI-LOGIC-PS-x4 230В Ethernet совместим со всеми устройствами, соответствующими стандарту DALI-2. Для подключения к сети используйте стандартный Ethernet-кабель CAT5e/CAT6. Контроллер можно установить на стандартную DIN-рейку шириной 35 мм или закрепить на стене с помощью крепёжных отверстий на корпусе. Обеспечьте доступ к порту Ethernet и возможность замены батарейки CR2032 при необходимости.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI-2) и имеет защиту от перегрузок по току на выходных линиях. Питание от сети 230 В требует соблюдения правил электромонтажа согласно ПУЭ. Напряжение на линиях DALI безопасно (низковольтное), что исключает риск поражения током при обслуживании.

Преимущества

• Четыре независимые линии DALI позволяют разделять зоны освещения без внешних маршрутизаторов
• Возможность написания пользовательских скриптов на простом языке - гибкая адаптация под уникальные сценарии
• Встроенные часы реального времени обеспечивают автономное выполнение расписаний даже при отключении сервера
• Интеграция с системами типа IRIDIUM Mobile через Modbus TCP снижает затраты на доработку АСУ
• Функция GRID позволяет строить крупные сети из нескольких контроллеров без потери синхронизации
• Мобильное приложение на Android даёт удалённый доступ к настройкам и диагностике

Ограничения применения

• Не поддерживает управление по Wi-Fi - обязательна проводная Ethernet-связь
• Линии DALI имеют ограничение по току (250 мА), что исключает использование с мощными драйверами светодиодов выше этого значения
• Не является источником питания для линий DALI - необходимо использовать отдельные источники питания на каждой линии
• CR2032 - это лишь резерв для часов; основное питание контроллера зависит от сети 230 В
• Отсутствие поддержки Zigbee, KNX или LoRa - ограниченная совместимость с немодульными системами

Примеры использования

• Офисное здание: каждая линия управляет освещением одного этажа, сценарии включения по расписанию и датчику движения
• Склад: автоматическое выключение света в неиспользуемых секциях после 15 минут отсутствия движения
• Производственный участок: регулировка яркости в зависимости от естественного освещения через датчик
• Система “умный дом”: связь с домашним хабом через Modbus TCP, управление светом из приложения на телефоне
• Цепочка из трёх контроллеров DALI-LOGIC-PS-x4 230В Ethernet в одном комплексе: синхронизация всех линий по единому расписанию через функцию GRID

Практические советы

• Перед монтажом проверьте суммарную потребляемую мощность всех светильников на одной линии - она не должна превышать 250 мА
• Используйте качественный Ethernet-кабель с экранированием, особенно при прокладке рядом с силовыми кабелями
• Заменяйте батарейку CR2032 раз в 3–5 лет, чтобы сохранить работоспособность расписаний при отключении электроэнергии
• Для больших сетей (более 4 контроллеров) планируйте IP-адресацию заранее - каждый контроллер получает статический IP
• Обновляйте прошивку через официальное ПО INTELLIGENT ARLIGHT - новые версии часто улучшают стабильность работы GRID
• При первом запуске настройте все группы и сценарии через ПК, затем используйте мобильное приложение только для мониторинга
