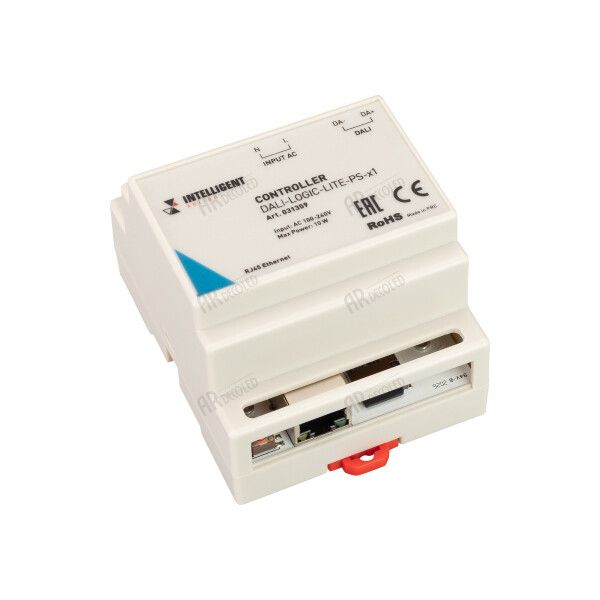

Контроллер INTELLIGENT DALI-LOGIC-LITE-PS-x1 230В Ethernet Arlight 031359

Контроллер DALI-LOGIC-LITE-PS-x1 230В Ethernet - устройство для централизованного управления освещением по протоколу DALI-2, предназначенное для установки на DIN-рейку и работающее в сетях до 64 устройств. Бренд Arlight предлагает эту модель как компактный и программируемый узел для автоматизированных систем освещения с поддержкой Ethernet и мобильного приложения.

Назначение и область применения

Контроллер DALI-LOGIC-LITE-PS-x1 230В Ethernet используется для управления группами светодиодных светильников, датчиков движения, фотореле и панелей управления, совместимых с протоколом DALI-2. Подходит для коммерческих и общественных зданий: офисов, школ, больниц, торговых центров, складов. Обеспечивает настройку адресов, групп, сцен и автоматических сценариев через Ethernet-соединение. Может работать как автономный узел или в составе системы верхнего уровня (например, IRIDIUM Mobile).

Технические характеристики

• Тип: Цифровой контроллер DALI
• Входное напряжение: 230 В переменного тока
• Выходное напряжение на шине DALI: 15 В постоянного тока
• Ток на шине DALI: до 250 мА
• Поддерживаемые адреса: до 64 устройств на одной линии
• Интерфейсы: Ethernet RJ45, Modbus TCP
• Программирование: Да, с возможностью создания пользовательских скриптов
• Управление: Через ПК (Windows/macOS/Linux) и мобильные приложения (Android/iOS)
• Степень защиты: IP20 - защищён от прикосновений и ограниченной пыли, не предназначено для влажных помещений
• Монтаж: На DIN-рейку 35 мм или на плоскую поверхность
• Габариты: 71×86×59 мм
• Поддержка стандартов: DALI-2, DT8 (XY-управление)

Совместимость и монтаж

Контроллер DALI-LOGIC-LITE-PS-x1 230В Ethernet совместим со всеми устройствами, соответствующими стандартам DALI-2 и DT8. Для подключения к сети используйте стандартный Ethernet-кабель Cat5e/Cat6. Шина DALI подключается к клеммам L+ и L− на корпусе - полярность важна. Питание подаётся от сети 230 В через встроенный источник питания; внешний блок питания не требуется. Контроллер можно закрепить на DIN-рейке стандартной ширины 35 мм или прикрепить на стену с помощью крепёжных отверстий. Поддерживает интеграцию с системами верхнего уровня через Modbus TCP, включая IRIDIUM Mobile.

Безопасность и стандарты

Контроллер DALI-LOGIC-LITE-PS-x1 230В Ethernet соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Протокол DALI-2 гарантирует безопасную передачу команд и диагностику состояния устройств. IP20 не допускает использование в помещениях с высокой влажностью, пылью или риском механического повреждения. Не применяйте в местах с воздействием воды, химикатов или экстремальными температурами.

Преимущества

• Полная поддержка DALI-2 и DT8 - возможность управления цветовой температурой (XY) и сложными сценами
• Встроенное питание 15 В / 250 мА - не требует внешнего источника для шины DALI
• Гибкая настройка через графический интерфейс и скрипты - адаптация под любые сценарии освещения
• Ethernet и Modbus TCP - удобная интеграция в существующие системы автоматизации
• Мобильное приложение - удалённый контроль и изменение сцен без доступа к ПК
• Компактный размер - легко размещается в щитовых и распределительных коробках

Ограничения применения

• Не поддерживает функцию GRID - нельзя создавать распределённые сети из нескольких таких контроллеров
• Максимальная нагрузка на шину DALI - 250 мА, что ограничивает количество устройств при использовании мощных драйверов
• IP20 - запрещена установка в сырых, пыльных или открытых помещениях
• Требуется стабильная сеть Ethernet - перебои связи могут временно нарушить работу автоматических сцен
• Не поддерживает аналоговые сигналы или DMX - только цифровой протокол DALI-2

Примеры использования

• Офисное здание: автоматическое выключение света в пустых кабинетах по датчику движения + регулировка яркости по естественному освещению
• Магазин: смена сцен освещения в зависимости от времени дня - утренняя, дневная, вечерняя атмосфера
• Школа: включение/выключение света по расписанию, управление с пульта в учительской
• Склад: включение света только над активными участками при наличии перемещения
• Здание с интеграцией в BMS: получение статуса освещения и управление через Modbus TCP из центральной системы

Практические советы

• Перед первым запуском проверьте максимальную суммарную потребляемую мощность всех устройств на шине DALI - не превышайте 250 мА
• Используйте качественные двужильные кабели с минимальным сечением 0,75 мм2 для шины DALI - длинные линии (>300 м) требуют усиления
• Разделяйте линии DALI на несколько сегментов, если число устройств близко к пределу в 64 - это снижает риск помех
• Настройку начните с одного устройства, чтобы убедиться в правильном определении адреса, затем масштабируйте
• Обновляйте прошивку контроллера через официальное ПО Arlight - новые версии могут исправлять ошибки и добавлять функции
• При интеграции с Modbus TCP укажите правильный IP-адрес и порт в настройках сервера - по умолчанию используется порт 502
