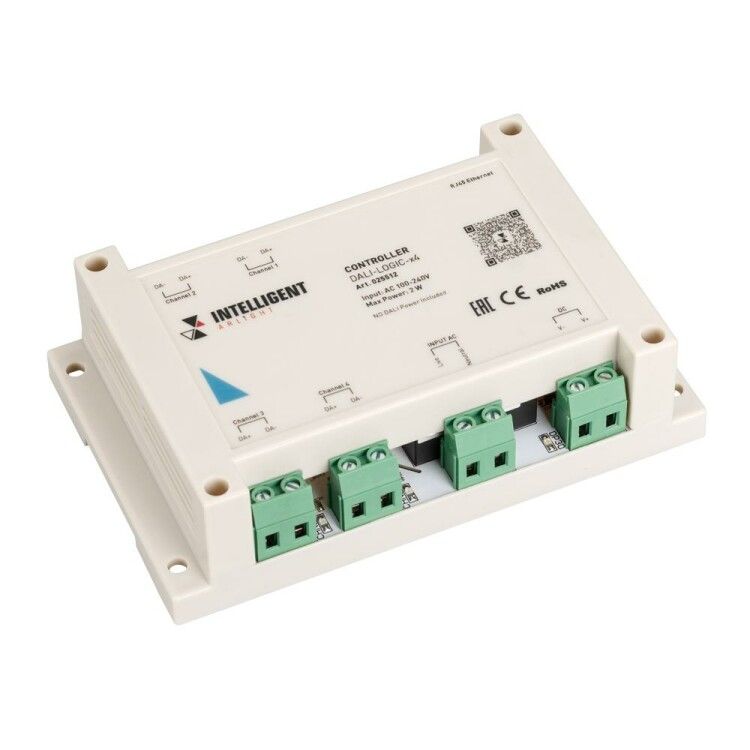

Контроллер INTELLIGENT DALI-LOGIC-x4 230В Etherne IARL Arlight 025512

Контроллер DALI-LOGIC-x4 (230В, Ethernet) от Arlight - устройство для централизованного управления освещением по протоколу DALI-2 на четырёх независимых линиях, каждая из которых поддерживает до 64 устройств. Подходит для сложных систем освещения в офисах, торговых центрах и промышленных помещениях, где требуется точное тайминговое управление и интеграция с АСУ. Артикул 025512.

Назначение и область применения

Контроллер DALI-LOGIC-x4 (230В, Ethernet) предназначен для управления светильниками, драйверами и другим оборудованием, совместимым с протоколом DALI-2. Он позволяет управлять до 256 устройств (4 линии × 64 адреса) через один интерфейс. Применяется там, где нужна гибкая автоматизация: группировка света по зонам, регулировка яркости по расписанию, сценарии “приход”, “уход”, “энергосбережение”. Особенно эффективен в крупных объектах - административных зданиях, складах, торговых комплексах, музеях.

Технические характеристики

• Работает по протоколу DALI-2 - совместим со всем современным оборудованием, поддерживающим этот стандарт.
• Питание: 180–240 В переменного тока, от бытовой или промышленной сети 230 В.
• Четыре независимые линии DALI, каждая - до 64 устройств (максимум 256 адресов).
• Встроенная система часов реального времени - позволяет запускать сценарии по расписанию без внешних серверов.
• Поддержка пользовательских скриптов - можно писать логику автоматизации на простом языке, например: “выключить все светильники после 22:00, кроме аварийных”.
• Интерфейс связи: Ethernet - подключение к локальной сети для удалённой настройки и контроля.
• Габариты: 144×89×37 мм - компактный размер для установки в шкафах или на стене.
• Степень защиты IP20 - не предназначен для влажных или пыльных сред, только внутри помещений.
• Корпус: пластик - легкий, не проводящий, безопасный для внутренней установки.
• Тип монтажа: на поверхность или на DIN-рейку - универсальная фиксация.

Совместимость и монтаж

Контроллер DALI-LOGIC-x4 (230В, Ethernet) работает с любыми устройствами DALI-2, включая драйверы LED, диммеры, сенсоры движения и освещённости. Для работы самих линий DALI необходимо внешнее питание - контроллер не выдаёт питание на шину, он лишь передаёт команды. Каждую линию DALI следует питать от отдельного источника постоянного тока 16–22,5 В, соответствующего требованиям стандарта IEC 62386.

Монтаж возможен двумя способами:

• На DIN-рейку - удобно для сборки в распределительном щите.
• На поверхность - крепится винтами к стене или панели, подходит для мест, где нет рейки.

Управление осуществляется через ПК (Windows/macOS/Linux) или Android-приложение. Также доступна интеграция с системами верхнего уровня (например, IRIDIUM Mobile) через протокол Modbus TCP - для объединения в единую АСУ ТП.

Безопасность и стандарты

Контроллер DALI-LOGIC-x4 (230В, Ethernet) соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Работает в соответствии с международным стандартом IEC 62386-207 для контроллеров DALI. Сертифицирован для использования в помещениях с нормальными условиями эксплуатации (температура +5C...+40C, влажность ≤85%). Не имеет сертификатов ATEX или IP65 - не применяется во взрывоопасных или открытых зонах.

Преимущества

• Независимые линии DALI - отказ одной линии не влияет на остальные.
• Локальное время - не требует постоянного подключения к NTP-серверу для расписаний.
• Собственные скрипты - позволяют реализовать уникальную логику без дорогостоящих решений.
• Modbus TCP - легко интегрируется в существующие системы управления зданием.
• Поддержка GRID - несколько контроллеров могут работать в связке, образуя распределённую сеть, что масштабирует систему без потери надёжности.
• Android-приложение - оперативная диагностика и изменение сценариев прямо с телефона.

Ограничения применения

• Не поддерживает питание линий DALI - требуется отдельный источник 16–22,5 В DC для каждой линии.
• IP20 - нельзя использовать в сырых, пыльных или наружных условиях (коридоры с мойкой, улицы, холодильные камеры).
• Требуется сетевой порт Ethernet - не работает по Wi-Fi или RS-485 без адаптеров.
• Не поддерживает старый протокол DALI-1 без функций DALI-2 - некоторые устаревшие устройства могут не отвечать на команды.
• Скрипты пишутся на специализированном языке - требуют базового понимания логики, не подходят для пользователей без опыта программирования.

Примеры использования

• Офисное здание: включение света в рабочих зонах по расписанию, затем снижение яркости после 18:00; выходные - полное отключение.
• Торговый центр: сцены “рабочий день”, “закрытие”, “поздняя ночь”; управление по датчикам освещённости в зонах окон.
• Производственный участок: активация аварийного освещения при отключении основного питания; синхронизация с технологическими линиями.
• Система GRID: три контроллера DALI-LOGIC-x4 (230В, Ethernet) в трёх крыльях здания - синхронизированные сценарии через центральный сервер.

Практические советы

• Перед монтажом проверьте, что каждый канал DALI получает достаточное питание - недостаток напряжения вызывает сбои связи.
• Используйте экранированные кабели для линий DALI длиной более 300 метров - это предотвращает помехи.
• При первом запуске настройте часы контроллера вручную - они не синхронизируются с сетью по умолчанию.
• Для больших проектов используйте GRID-функцию: она уменьшает нагрузку на сеть и повышает отказоустойчивость.
• Обновляйте прошивку через официальное ПО Arlight - новые версии исправляют баги и добавляют функции.
• Помните: контроллер DALI-LOGIC-x4 (230В, Ethernet) не заменяет PLC - он специализирован только на освещении. Для управления HVAC, вентиляцией или шторами нужны другие решения.
