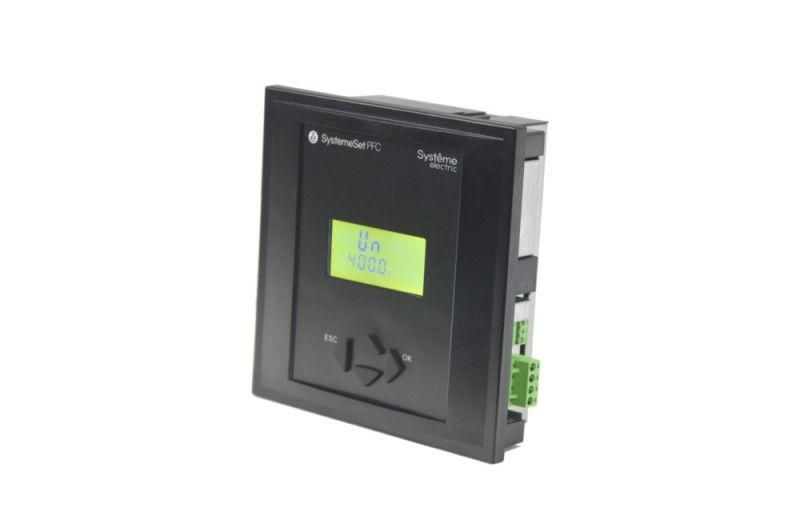

Контроллер коэффициента мощности на 12 ступеней - SPFC12N APC

Контроллер коэффициента мощности на 12 ступеней от Systeme Electric (артикул spfc12n) предназначен для автоматической коррекции коэффициента мощности в электросетях за счёт подключения и отключения конденсаторных батарей. Он подходит для промышленного оборудования, где важна стабильная энергоэффективность.

Назначение и область применения

Контроллер коэффициента мощности на 12 ступеней spfc12n используется для снижения потерь электроэнергии, вызванных реактивной составляющей нагрузки. Он управляет до 12 ступеней конденсаторных батарей, автоматически включая или отключая их в зависимости от текущего значения cos φ. Применяется в цепях с переменным током, где есть колебания нагрузки - например, на производствах с большим числом двигателей, сварочных аппаратов, систем освещения или кондиционирования.

Технические характеристики

• Количество управляющих ступеней: 12 (релейные выходы)
• Рабочее напряжение питания: 90–550 В (переменный ток, совместим с сетями 220 В, 380 В, 400 В, 440 В)
• Измеряемый ток: 5 мА – 5 А (через внешние трансформаторы тока)
• Принцип работы: измеряет мгновенные значения напряжения и тока, определяет фазовый сдвиг, рассчитывает cos φ
• Цель управления: поддержание заданного уровня коэффициента мощности (например, 0.95–1.0)

Совместимость и монтаж

Контроллер spfc12n работает с любыми конденсаторными установками, имеющими до 12 ступеней переключения. Подключение осуществляется через трансформаторы тока (ТТ) и источник питания. Каждый из 12 релейных выходов коммутирует одну ступень батареи. Монтаж требует правильной фазировки: входы напряжения и тока должны соответствовать одной фазе системы. Рекомендуется использовать шины сечением не менее 2,5 мм2 для силовых соединений. Устройство монтируется на DIN-рейку 35 мм.

Безопасность и стандарты

Контроллер коэффициента мощности на 12 ступеней spfc12n соответствует требованиям безопасности EN 61010-1 (для измерительных устройств) и имеет степень защиты IP20. Не предназначен для установки во взрывоопасных зонах или местах с высокой влажностью без дополнительной защиты корпуса.

Преимущества

• Высокая точность измерения благодаря анализу мгновенных значений тока и напряжения
• Широкий диапазон рабочих напряжений - подходит для большинства промышленных сетей
• 12 ступеней позволяют точно адаптировать компенсацию под меняющиеся нагрузки
• Управление реле без необходимости внешних PLC или сложной автоматизации

Ограничения применения

• Не поддерживает работу с гармониками выше 5-й - при наличии сильных искажений формы сигнала требуется дополнительный фильтр
• Требует подключения трансформаторов тока - не работает с прямыми проводами без них
• Не предназначена для однофазных бытовых сетей - минимальный порог тока 5 мА не позволяет эффективно работать при малых нагрузках
• Не имеет интерфейса связи (RS485, Ethernet) - нельзя удалённо мониторить параметры

Примеры использования

• Производственные линии с частотными преобразователями и двигателями
• Сварочные цеха с периодическими скачками нагрузки
• Объекты ЖКХ с крупными насосными станциями
• Логистические терминалы с многочисленными конвейерами и освещением

Практические советы

• Перед установкой проверьте тип и класс трансформаторов тока - они должны быть совместимы с входным токовым диапазоном 5 мА–5 А
• Настройте целевой cos φ в соответствии с требованиями энергоснабжающей организации - обычно 0.95–0.98
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты) - это может исказить показания
• При использовании более чем 12 ступеней потребуется два контроллера или переход на модель с расширением
• Регулярно проверяйте состояние контактов реле - при частых переключениях возможен износ, особенно при больших токах
