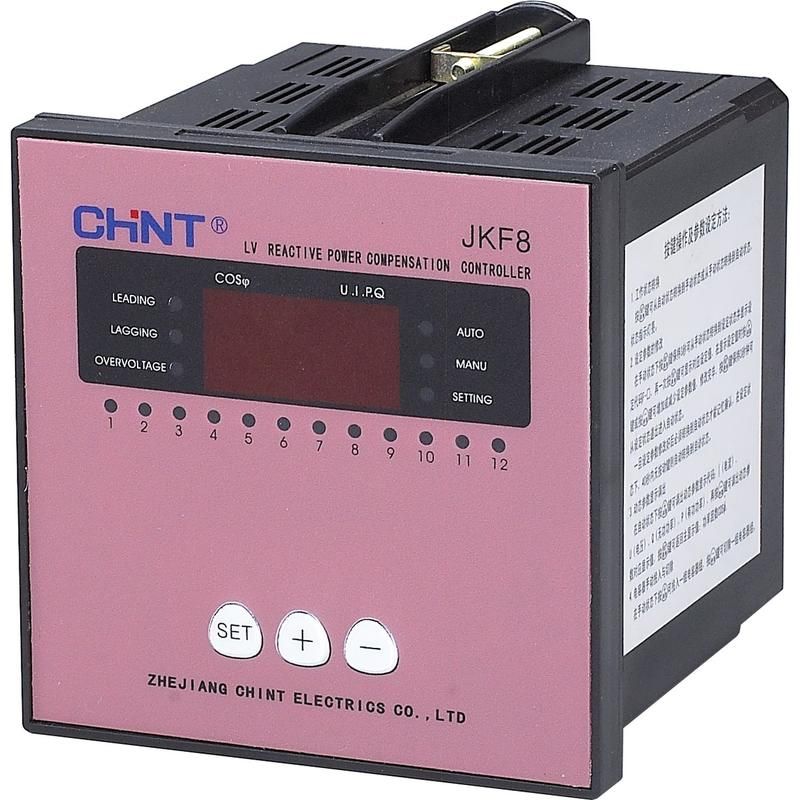

Регулятор реактивной мощности JKF8-12 с 12-тью контурами | 507002 CHINT

Регулятор реактивной мощности JKF8-12 с 12 контурами от CHINT предназначен для автоматической компенсации реактивной нагрузки в трёхфазных сетях 400 В. Этот прибор улучшает коэффициент мощности, снижает потери энергии и помогает избежать штрафов за некачественную электроэнергию. Модель JKF8-12 с артикулом 507002 подходит для промышленного оборудования, где требуется точная регулировка на нескольких уровнях.

Назначение и область применения

Регулятор реактивной мощности JKF8-12 с 12 контурами управляет коммутацией конденсаторных батарей для компенсации реактивной составляющей нагрузки. Он работает в трёхфазных сетях переменного тока напряжением 400 В и применяется там, где есть значительные колебания потребления реактивной мощности - например, на участках с большим числом двигателей, сварочных аппаратов, трансформаторов или освещения с высокой индуктивностью.

Технические характеристики

• Количество фаз: 3
• Напряжение питания: 400 В AC
• Диапазон компенсируемой реактивной мощности: от 1 до 120 кВАр
• Номинальный рабочий ток (при AC-15, 400 В): 3 А - допустимый ток через выходные контакты при переключении конденсаторов
• Номинальный рабочий ток (при AC-1 / AC-3 / AC-5, 230 В): 5 А - используется для управления внешними устройствами при более низком напряжении
• Потребляемая активная мощность: 0,015 кВт - минимальное собственное энергопотребление устройства
• Тип тока: переменный (AC)
• Количество контуров: 12 - позволяет управлять двенадцатью группами конденсаторов независимо

Совместимость и монтаж

Регулятор реактивной мощности JKF8-12 с 12 контурами подключается к сети 400 В через входные клеммы. Управление конденсаторными батареями осуществляется через 12 выходных реле с контактами на 3 А (AC-15). Для работы необходимы внешние контакторы или пускатели, рассчитанные на соответствующую мощность. Каждый контур можно программировать под определённую ёмкость конденсатора. Обязательно проверьте соответствие посадочного размера и тип крепления - устройство монтируется на DIN-рейку 35 мм. Подключение сигнала тока и напряжения выполняется через токоограничивающие трансформаторы и делители напряжения, согласно схеме производителя.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для контроля качества электроэнергии. Номинальные значения токов указаны в соответствии со стандартами IEC 60947-4-1 (для контактов) и IEC 60947-2 (для защиты). Применение в промышленных условиях требует установки в закрытом щите с уровнем защиты IP54 и выше. Защита от перегрузок и скачков напряжения реализована внутренне - дополнительные предохранители не обязательны, но рекомендованы для повышения надёжности системы.

Преимущества

• Высокая точность компенсации благодаря 12 независимым контурам - возможность гибко настраивать шаги подключения конденсаторов
• Минимальное собственное энергопотребление - всего 15 Вт, что снижает фоновые потери
• Поддерживает работу в широком диапазоне реактивной нагрузки - от 1 до 120 кВАр, покрывая большинство средних и крупных объектов
• Стабильная работа даже при несимметричных нагрузках - адаптирован для реальных условий промышленных сетей

Ограничения применения

• Не предназначена для работы в сетях постоянного тока - только переменный ток 400 В
• Максимальный ток на каждом выходе - 3 А; нельзя использовать для прямого управления мощными конденсаторами (>10 кВАр без промежуточных контакторов)
• Не имеет встроенного экрана или интерфейса для удалённого доступа - все настройки проводятся кнопками на лицевой панели
• Не подходит для систем с частотным регулированием без дополнительной фильтрации гармоник - возможны ложные срабатывания при наличии искажений формы тока

Примеры использования

• Цех с несколькими асинхронными двигателями (например, насосы, вентиляторы, компрессоры)
• Линия сварки с периодическими импульсными нагрузками
• Производственные участки с большим количеством люминесцентного и LED-освещения с дросселями
• Объекты с автономными источниками питания (генераторы, UPS), где важно сохранить коэффициент мощности выше 0,95

Практические советы

• Перед установкой проведите замеры текущего cosφ - чтобы правильно выбрать суммарную емкость конденсаторов и распределить её по 12 контурам
• Избегайте слишком малых шагов (менее 5 кВАр на контур) - это увеличивает количество переключений и сокращает срок службы реле
• На каждый контур используйте одинаковый тип контакторов - различия в времени включения могут вызвать дисбаланс
• Проверяйте температурный режим вокруг корпуса - при работе в жарких помещениях обеспечьте принудительную вентиляцию
• Регулярно проверяйте состояние контактов реле - особенно после длительной работы при максимальном токе
• Запрещено подключать устройство без заземления - обязательно выполните защитное зануление
