Контроллер программируемый логический VC-S-D-32-32T 24В DC 32 вх. сигналов вых. транз. сигнала 2 порта связи 1 порт CANOpen Ethernet RoHS VEDA CBV30018

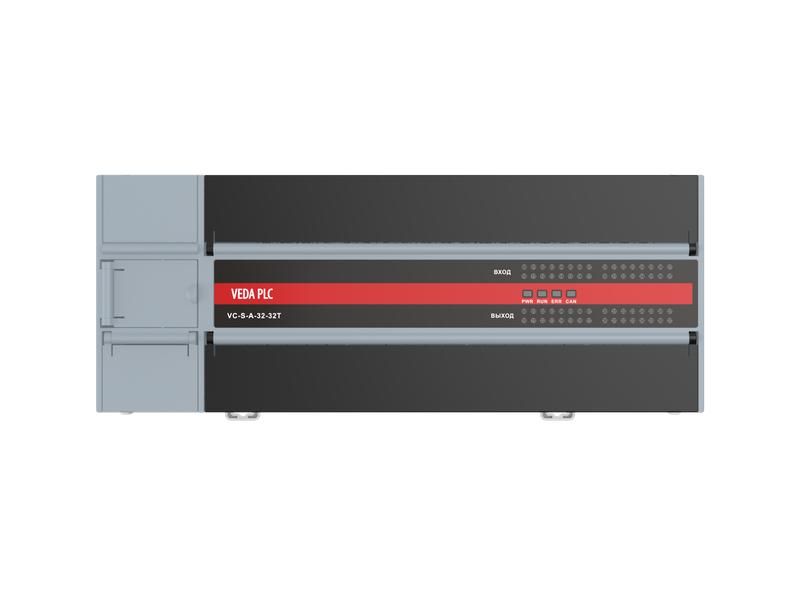

Контроллер программируемый логический VC-S-D-32-32T от VEDA - компактное устройство для автоматизации технологических процессов с 32 дискретными входами и 32 транзисторными выходами на 24 В постоянного тока, оснащённое двумя интерфейсами связи: CANopen и Ethernet. Подходит для задач, где важны надёжность, скорость реакции и возможность интеграции в современные сети.

Назначение и область применения

Контроллер программируемый логический VC-S-D-32-32T предназначен для управления оборудованием в промышленной автоматизации. Он обрабатывает сигналы с датчиков, кнопок и переключателей через 32 входа, а управляет исполнительными устройствами - реле, клапанами, двигателями - через 32 транзисторных выхода. Устройство применяется там, где требуется быстрая коммутация и работа с низковольтной нагрузкой. Часто используется в системах сборки, упаковки, конвейерах, тестировании оборудования и других задачах с высокой частотой переключений.

Технические характеристики

• Питание: 24 В постоянного тока (DC)
• Количество входов: 32 дискретных (дигитальных)
• Количество выходов: 32 транзисторных (NPN/PNP, открытый коллектор)
• Выходной ток: до 0,5 А на канал (максимальная суммарная нагрузка - 10 А)
• Интерфейсы связи: 1 порт CANopen, 1 порт Ethernet
• Общее количество портов связи: 2
• Рабочая температура: от -20 C до +60 C (без конденсации)
• Степень защиты корпуса: IP20

Совместимость и монтаж

Контроллер программируемый логический VC-S-D-32-32T совместим со стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется фиксацией защёлками на рейке. Для подключения проводов используются зажимы типа screw terminal - подходят провода сечением 0,2–2,5 мм2. Кабели питания и сигнальные линии рекомендуется прокладывать отдельно, чтобы избежать помех. Порт Ethernet позволяет подключить контроллер напрямую к локальной сети, а CANopen - интегрировать в существующие системы с использованием шины CAN. Оба порта поддерживают протоколы Modbus TCP и CANopen CiA 301.

Безопасность и стандарты

Устройство соответствует требованиям EN 61131-2 (стандарт для ПЛК) и имеет сертификат CE. Защита от перегрузки и короткого замыкания реализована на выходах. Напряжение питания допускает колебания +-20 %, что обеспечивает работу в условиях нестабильной сети. Отсутствие встроенной защиты от перенапряжения на входах требует внешней защиты при работе в средах с высокими электромагнитными помехами.

Преимущества

• Высокая плотность I/O: 64 канала в одном модуле снижают потребность в расширении
• Транзисторные выходы обеспечивают долгий срок службы при частых переключениях (до 1 млн циклов)
• Два порта связи позволяют одновременно работать с HMI, SCADA и другими контроллерами
• Поддержка Ethernet и CANopen упрощает подключение к современным системам управления
• Малые габариты и низкое энергопотребление делают его удобным для установки в ограниченном пространстве

Ограничения применения

• Не предназначена для работы с переменным током - выходы транзисторные, не подходят для управления сетевыми реле или лампами 220 В
• Нет встроенного аналогового ввода/вывода - для работы с датчиками давления, температуры нужен дополнительный модуль
• Защита IP20 не позволяет использовать контроллер в сырых, пыльных или агрессивных средах без дополнительного кожуха
• Максимальный ток на один выход - 0,5 А; при подключении мощных нагрузок (например, двигателей >100 Вт) необходимы промежуточные реле

Примеры использования

• Автоматизация линии упаковки: контроль положения бутылок, запуск этикетировщика, активация термосварки
• Конвейерная система: управление датчиками присутствия, сенсорами скорости, электромагнитными тормозами
• Тестовый стенд: последовательное включение/выключение нагрузок, запись состояния входов в реальном времени
• Групповое управление насосами и клапанами в системе водоснабжения с передачей данных в SCADA через Ethernet

Практические советы

• Перед первым запуском проверьте полярность подключения 24 В DC - неверное подключение повредит контроллер
• Для CANopen используйте экранированный кабель с терминатором 120 Ом на крайних устройствах
• На входы подключайте только сухие контакты или NPN/PNP датчики - не подавайте напряжение выше 24 В
• При проектировании схемы учтите, что все 32 выхода имеют общий GND - нельзя смешивать PNP и NPN нагрузки без дополнительной изоляции
• Для удалённого доступа к контроллеру VC-S-D-32-32T настройте DHCP или статический IP в Ethernet-порте
• Рекомендуется использовать программное обеспечение VEDA ProSoft для настройки и диагностики - совместимо с LogicLab и CODESYS
