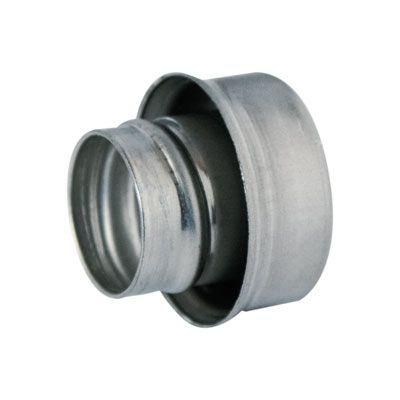

Концевая втулка для металлорукава DN 26 мм | S66V32 DKC ДКС

Концевая втулка для металлорукава диаметр 26 мм от DKC (ДКС), артикул s66v32, предназначена для безопасного соединения металлорукава с оборудованием, предотвращая порезы кабеля и травмы персонала за счет защиты от острых кромок.

Назначение и область применения

Концевая втулка для металлорукава диаметр 26 мм устанавливается на оконечность металлорукава после его нарезки. Её основная задача - закрывать металлические кромки, которые могут повредить изоляцию проводов и кабелей, а также причинить травмы рукам монтажника при работе. Применяется там, где требуется надёжная фиксация и защита кабельной трассы: в распределительных щитах, на станках, конвейерах, в системах автоматизации и промышленном оснащении.

Технические характеристики

• Номинальный диаметр: 26 мм - соответствует внутреннему диаметру металлорукава этого же размера;
• Материал: оцинкованная сталь - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Цвет: светло-серый - типичный цвет оцинкованной стали, не требует покраски;
• Тип изделия: втулка концевая - предназначена исключительно для установки на конце металлорукава, не используется как переходник или муфта;
• Рекомендованный ассортимент: да - совместима с продукцией серии Cosmec и другими металлорукавами стандарта 26 мм.

Совместимость и монтаж

Концевая втулка для металлорукава диаметр 26 мм ввинчивается на резьбу металлорукава. Для правильной установки:

• Убедитесь, что резьба на конце металлорукава целая и не деформирована;
• Закручивайте втулку до упора, но без чрезмерного усилия - чтобы не повредить резьбу;
• Не используйте инструменты с острыми губками; лучше применять рожковые или накидные ключи подходящего размера;
• Подходит только для металлорукавов с наружной резьбой диаметром 26 мм - не совместима с трубами, пластиковыми каналами или рукавами другого диаметра.

Преимущества

• Защита кабелей от механических повреждений - снижает риск пробоя изоляции и замыканий;
• Обеспечение безопасности персонала - исключает порезы при контакте с торцом металлорукава;
• Высокая прочность материала - выдерживает нагрузки при монтаже и эксплуатации;
• Устойчивость к коррозии благодаря цинковому покрытию - продлевает срок службы в помещениях с высокой влажностью или на открытых площадках;
• Простота установки - не требует специальных инструментов или дополнительных комплектующих.

Ограничения применения

• Не предназначен для использования в качестве герметизирующего элемента - не обеспечивает IP-защиту;
• Не рекомендуется для применения в агрессивных химических средах (например, кислоты, щёлочи) - цинковое покрытие может разрушаться;
• Не подходит для металлорукавов с внутренней резьбой или без резьбы вообще;
• Не является несущим элементом - не рассчитана на восприятие значительных внешних нагрузок, кроме собственного веса и легких тянущих усилий.

Примеры использования

• На входе в шкаф управления - защита кабелей от острых краёв металлорукава;
• На выходе из станка с ЧПУ - предотвращение перегибов и повреждений жил;
• В конвейерных системах - обеспечение долговечности кабельных трасс в условиях вибраций;
• В промышленных зонах с частым мытьём оборудования - устойчивость к влаге и пару благодаря оцинковке.

Практические советы

• Перед установкой проверьте соответствие диаметра - даже небольшое расхождение (+-1 мм) может помешать плотному соединению;
• Если металлорукав был нарезан болгаркой, обязательно удалите заусенцы с помощью напильника - они могут повредить резьбу втулки;
• При длительной эксплуатации в сырых местах периодически проверяйте состояние цинкового слоя - при появлении белого налёта (коррозии) замените втулку;
• Используйте эту втулку в сочетании с другими элементами серии Cosmec - так достигается максимальная совместимость и эстетика системы;
• Артикул s66v32 - единственный номер для этой модели; не путайте с аналогами других брендов, даже если указан тот же диаметр - резьба может отличаться.
