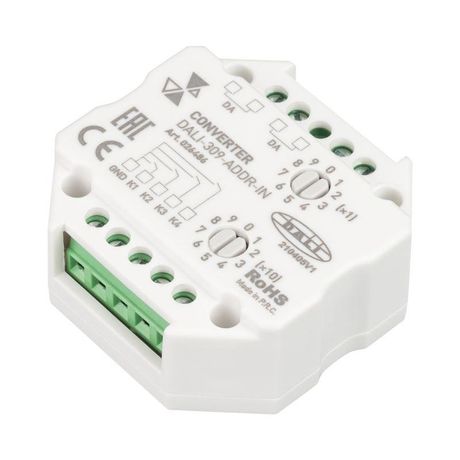

Конвертер DALI-309-ADDR-IN (DALI bus) INTELLIGENT ARLIGHT 026486

Конвертер DALI-309-ADDR-IN (DALI bus) от INTELLIGENT ARLIGHT - устройство для преобразования сигнала от настенных выключателей в команды протокола DALI, питается напрямую от шины DALI и позволяет управлять четырьмя осветительными приборами с ручной установкой начального адреса. Артикул 026486 подходит для систем автоматического управления светом в офисах, торговых залах и жилых помещениях.

Назначение и область применения

Конвертер DALI-309-ADDR-IN (DALI bus) используется для связи между традиционными настенными выключателями и современной системой освещения по протоколу DALI. Он переводит механические действия - включение/выключение - в цифровые команды, которые принимают драйверы светодиодных светильников. Подходит для модернизации существующих объектов без замены проводки: вместо прокладки новых контроллеров достаточно подключить выключатель к этому устройству.

Технические характеристики

• Питание: за счёт шины DALI (не требует отдельного источника питания)
• Выход: сигнал DALI (стандарт IEC 62386)
• Поддерживает до 4 адресов DALI - каждый адрес управляет одним светильником или группой
• Ручная установка первого адреса - переключатели внутри корпуса позволяют задать начальный номер адреса вручную
• Габариты: 51×51×22 мм - компактный размер для установки в распределительную коробку или за панелью выключателя

Совместимость и монтаж

Конвертер DALI-309-ADDR-IN совместим со всеми устройствами, поддерживающими протокол DALI. Для работы требуется наличие активной шины DALI с источником питания (например, от DALI-бранчеров или центральных контроллеров). Монтаж выполняется параллельно с подключением настенного выключателя: два провода от выключателя подсоединяются к входным клеммам устройства, два других - к шине DALI. Устройство не требует программирования через ПК - все настройки производятся физически.

Преимущества

• Не нуждается во внешнем питании - экономит место и снижает стоимость системы
• Минимальная сложность установки - подключение аналогично обычному выключателю
• Чёткая работа с несколькими адресами - один прибор управляет сразу четырьмя точками освещения
• Физическая настройка адресов исключает ошибки программирования

Ограничения применения

• Не работает без активной шины DALI - нельзя использовать в системах без DALI-магистрали
• Поддерживает только бинарные команды (вкл/выкл) - не передаёт уровень яркости или сценарии
• Адреса задаются вручную - невозможно удалённо изменить или переадресовать устройство после монтажа
• Не предназначен для установки во влажных средах - IP-класс защиты не указан, избегать контакта с водой

Примеры использования

• Замена старых выключателей в офисном помещении на DALI-совместимые - сохраняется внешний вид, добавляется управляемость
• Интеграция в уже смонтированную систему освещения без изменения проводки
• Управление группой из четырёх светильников над рабочими местами с одного клавишного выключателя
• Обновление освещения в гостинице или школе с минимальными затратами на реконструкцию

Практические советы

• Перед установкой проверьте, что шина DALI имеет достаточное напряжение и ток для питания конвертера - обычно требуется минимум 16 В и 200 мА свободной мощности
• При ручной настройке адреса используйте инструкцию производителя - положение перемычек зависит от модели
• Учитывайте посадочные размеры 51×51 мм - убедитесь, что есть место в распределительной коробке или за рамкой выключателя
• Если необходимо менять адреса часто - рассмотрите использование программируемых контроллеров; этот конвертер оптимален для стационарных решений
• Не подключайте к нему нагрузку выше допустимой для контактных элементов выключателя - он лишь передаёт сигнал, не коммутирует силовые цепи
