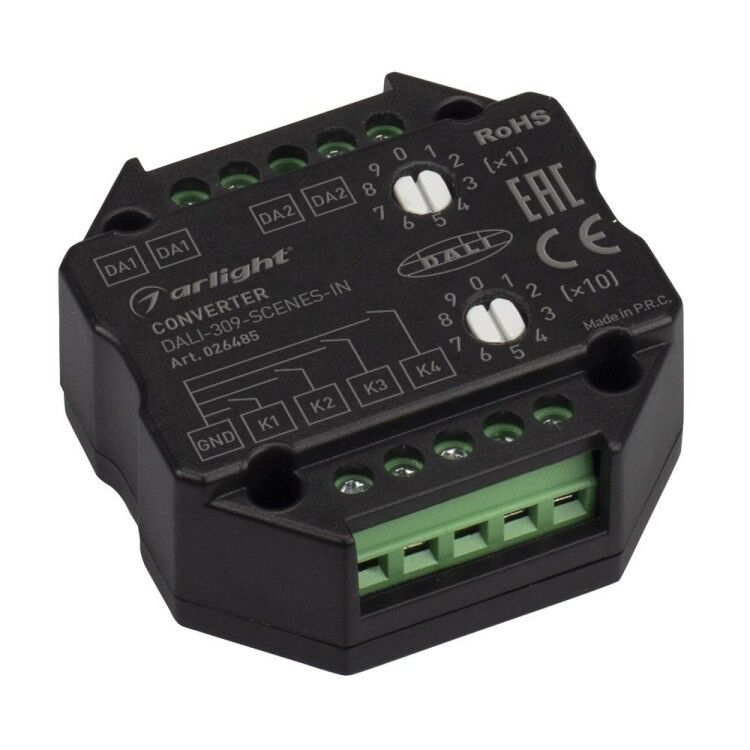

Конвертер DALI-309-SCENES-IN (DALI bus) ArlightALI-309-SCENES-IN Arlight 026485

Конвертер DALI-309-SCENES-IN (DALI bus) от Arlight преобразует команды с настенных выключателей в сигналы DALI для управления освещением по четырем заранее заданным сценам. Устройство получает питание прямо от шины DALI и подходит для систем автоматического управления светом в офисах, торговых залах и жилых помещениях.

Назначение и область применения

Конвертер DALI-309-SCENES-IN предназначен для связи между традиционными настенными кнопочными выключателями и современной системой DALI. Он позволяет управлять освещением по предустановленным сценам - например, «Включение всех светильников», «Рабочий режим», «Закрытый вечер» и «Выключен». Каждая сцена соответствует определённому уровню яркости или комбинации групп освещения. Подходит для модернизации существующих объектов без замены проводки: вместо сложного программирования через ПК можно использовать уже установленные клавишные выключатели.

Технические характеристики

• Тип устройства: конвертер сигнала, преобразующий импульсы от выключателей в команды DALI
• Питание: за счёт шины DALI (не требует отдельного источника питания)
• Выходной интерфейс: протокол DALI (два провода)
• Количество сцен: 4
• Настройка начальной сцены: ручная (можно выбрать, с какой сцены начинается отсчёт - 1–4)
• Габариты: 52 × 52 × 23 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченный доступ пыли, не предназначено для влажных помещений)
• Способ монтажа: встраиваемый (устанавливается в распределительную коробку или нишу)

Совместимость и монтаж

Конвертер DALI-309-SCENES-IN совместим со всеми устройствами, поддерживающими стандарт DALI IEC 62386. Для работы требуется минимум два провода от шины DALI - они же обеспечивают питание и передают команды. Монтаж выполняется внутри распределительной коробки или специального корпуса. Устройство не имеет клемм - подключение осуществляется через гнёзда для проводов, которые фиксируются винтовыми зажимами. Перед установкой проверьте, что на шине DALI есть достаточное напряжение (обычно 16–22 В постоянного тока) для питания самого конвертера.

Безопасность и стандарты

Конвертер DALI-309-SCENES-IN соответствует требованиям безопасности для оборудования низкого напряжения. Стандарт IP20 обеспечивает защиту от случайного контакта с токоведущими частями и попадания крупных частиц пыли, но не рассчитан на влагу - не применяйте в ванных комнатах, на улице или в сырых цехах. Соответствует нормам ЕС для внутреннего использования в бытовых и коммерческих системах освещения.

Преимущества

• Не требует внешнего блока питания - работает от шины DALI, снижает затраты на комплектацию
• Чёткая реализация 4 сцен без необходимости программирования через компьютер
• Минимальные габариты позволяют установить в плотном пространстве, даже в маленьких распредкоробках
• Поддерживает ручную настройку начала сцен - удобно при наличии нескольких таких устройств в одной системе
• Интегрируется в существующую инфраструктуру без перебора проводов

Ограничения применения

• Не поддерживает регулировку яркости через сам конвертер - только переключение между готовыми сценами
• Не работает без активной шины DALI; если шина отключена - устройство не функционирует
• IP20 исключает использование во влажных, запылённых или наружных условиях
• Не является контроллером - не управляет освещением самостоятельно, лишь передаёт команды
• Требует наличия хотя бы одного внешнего выключателя с механическим контактом для формирования импульса

Примеры использования

• Офис: четыре кнопки на стене - включение основного света, рабочий режим, перерыв, выключение. Конвертер DALI-309-SCENES-IN переводит эти действия в команды для всей системы освещения.
• Торговый зал: сцены «Дневной свет», «Акция», «Закрытие», «Экономия» - вызываются обычными выключателями, а не через сенсорный терминал.
• Жилое помещение: в спальне - три сцены (сон, отдых, пробуждение) + одна для выключения, управляемые классическими клавишами.

Практические советы

• Перед установкой выберите, с какой сцены начнётся отсчёт - лучше делать это до подключения к сети, чтобы избежать путаницы в работе системы.
• Убедитесь, что на шине DALI достаточно мощности: каждый конвертер потребляет около 10–15 мА. При большом количестве устройств проверьте суммарную нагрузку.
• При использовании нескольких конвертеров DALI-309-SCENES-IN в одном проекте назначайте каждой единице уникальный адрес в системе DALI - иначе сцены будут работать одновременно на всех участках.
• Не используйте импульсные или диммируемые выключатели - нужны именно механические кнопки с замыканием контакта.
• Проверяйте полярность подключения к шине DALI - неверное подсоединение может повредить устройство.
