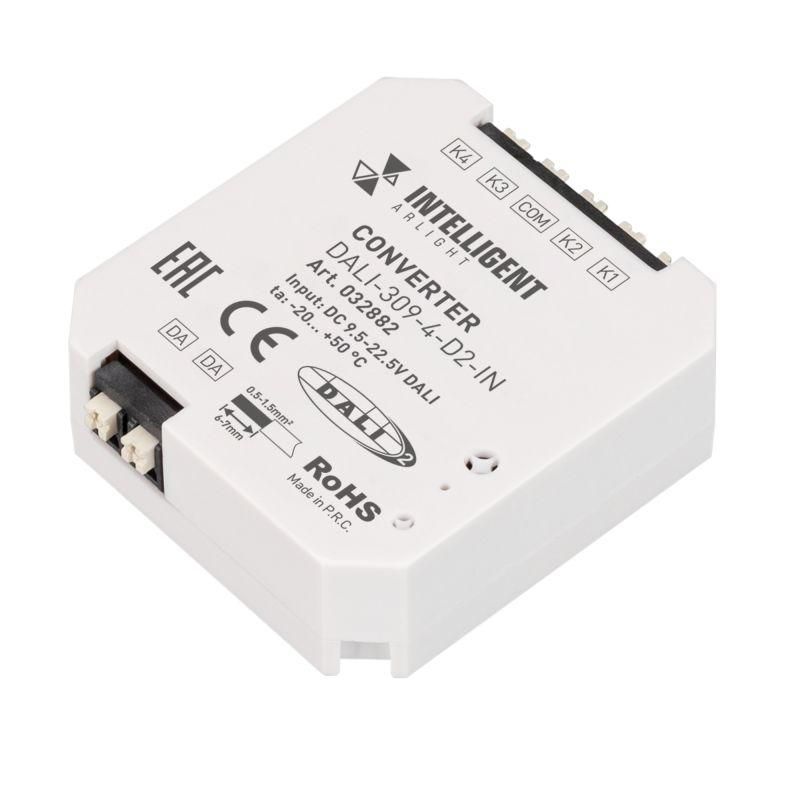

Конвертер DALI-309-4-D2-IN (DALI-BUS Free purpose) пластик INTELLIGENT ARLIGHT 032882

Конвертер DALI-309-4-D2-IN DALI-BUS пластик от INTELLIGENT ARLIGHT - миниатюрный встраиваемый устройство для подключения внешних кнопок и выключателей в систему управления освещением на базе протокола DALI-2. Он питается напрямую от шины DALI, не требует отдельного источника питания и идеально подходит для компактной установки в распределительных коробках или за панелями.

Назначение и область применения

Конвертер DALI-309-4-D2-IN DALI-BUS пластик предназначен для преобразования сигнала с механических кнопок или выключателей в команды протокола DALI-2. Это позволяет управлять светом через существующую DALI-шину, не заменяя всю систему. Устройство особенно полезно при модернизации объектов - например, когда нужно сохранить уже установленные клавишные выключатели, но перевести управление на цифровой протокол. Подходит для офисов, жилых домов, гостиниц, школ и других помещений, где требуется гибкое и энергоэффективное управление освещением.

Технические характеристики

• Формат протокола: DALI-2 (IEC 62386-102)
• Питание: от шины DALI, потребление до 2,7 мА
• Выход: цифровой сигнал DALI-2
• Входы: два канала для кнопок свободного функционала (например, включение/выключение, сценарии)
• Габариты: 50 × 43 × 15 мм
• Корпус: пластиковый, для внутренней встраиваемой установки
• Работает совместно с контроллерами серии DALI-LOGIC-x

Совместимость и монтаж

Конвертер DALI-309-4-D2-IN DALI-BUS пластик подключается параллельно к шине DALI. Для работы необходимо наличие активного MASTER-контроллера из серии DALI-LOGIC-x - именно он определяет, какие действия выполняют кнопки (включение, затемнение, смена сцен и т.д.). Монтаж осуществляется внутри распределительной коробки или ниши: корпус рассчитан на встраивание, провода подключаются к клеммам. Кнопки подключаются обычным двухпроводным кабелем - полярность не важна. Не требует настройки на самом устройстве - вся логика задаётся программно в контроллере.

Преимущества

• Не нуждается во внешнем питании - работает от шины DALI, снижает количество проводов и сложность монтажа
• Миниатюрный размер позволяет устанавливать в ограниченном пространстве
• Поддерживает стандарт DALI-2 - гарантирует совместимость с современным оборудованием
• Интеграция с существующими выключателями - экономия на замене отделки и панелей
• Гибкая настройка функций кнопок через ПО контроллера - можно менять поведение без физических изменений

Ограничения применения

• Не работает без Master-контроллера серии DALI-LOGIC-x - без него кнопки не будут реагировать
• Не предназначена для подключения мощных нагрузок - только для передачи сигнала, не для коммутации светильников
• Не имеет защиты от переполюсовки или скачков напряжения - рекомендуется использовать в стабильных сетях
• Не подходит для наружной установки - корпус не имеет IP-защиты
• Ограниченная емкость шины: суммарное потребление всех устройств на DALI-шине не должно превышать 250 мА; этот конвертер потребляет мало, но важно учитывать остальные устройства

Примеры использования

• Замена старых выключателей в офисе на новые DALI-системы без замены стеновых панелей
• Установка кнопок в зоне отдыха для быстрого включения “сцен” освещения (например, “Чтение”, “Вечерний свет”)
• Добавление аварийных выключателей в учебных классах, которые отключают всё освещение одним нажатием
• Интеграция с системами “умного дома” - кнопки на стене управляют группами светильников через центральный контроллер

Практические советы

• Перед монтажом проверьте, что на DALI-шине есть достаточное напряжение и ток - устройство работает только при наличии питания от шины
• При использовании нескольких конвертеров DALI-309-4-D2-IN DALI-BUS пластик на одной шине - убедитесь, что их суммарное потребление (до 2,7 мА каждый) не превышает допустимые пределы системы
• При подключении кнопок используйте экранированный кабель, если они проходят рядом с силовыми проводами - это исключит помехи
• Настройку функций кнопок выполняйте после завершения всей сети - лучше всего делать это через специализированное ПО контроллера DALI-LOGIC-x
• Не путайте с реле-конвертерами: этот модуль не коммутирует ток, а лишь отправляет команду - светильники должны быть подключены через соответствующие драйверы
