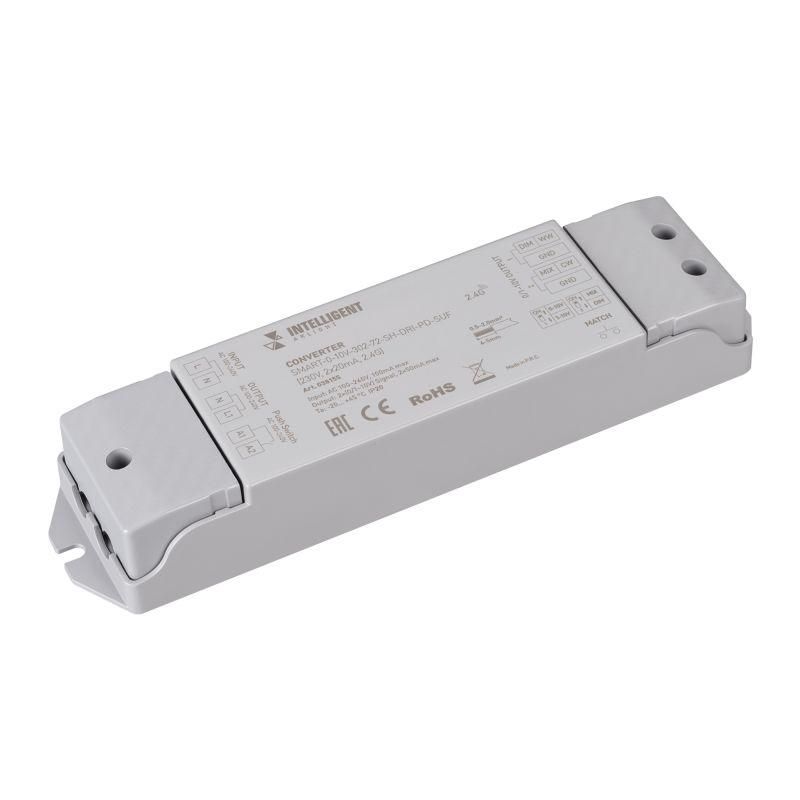

Конвертер SMART-0-10V-302-72-SH-DRI-PD-SUF (230В 2х20мА 2.4G) (IP20 пластик) INTELLIGENT ARLIGHT 038155

Конвертер 0-10V 302-72-SH-DRI-PD-SUF 230В 2x20мА 2.4G IP20 пластик от INTELLIGENT ARLIGHT преобразует радиосигнал из систем управления освещением в аналоговый сигнал 0–10 В для управления светодиодными драйверами. Устройство подходит для модернизации существующих светильников без замены драйверов.

Назначение и область применения

Конвертер 0-10V 302-72-SH-DRI-PD-SUF 230В 2x20мА 2.4G IP20 пластик используется для связи беспроводных систем управления освещением (например, на базе протокола 2.4 GHz) с устройствами, принимающими аналоговый сигнал 0–10 В. Он позволяет управлять яркостью светильников через радиоканал, сохраняя совместимость со старыми драйверами. Применяется в коммерческом и офисном освещении, где требуется централизованное управление без прокладки новых проводов.

Технические характеристики

• Питание: переменный ток 230 В +-10%
• Выходной сигнал: два независимых канала 0–10 В (возможно переключение между 0–10 В и 1–10 В на корпусе)
• Нагрузочная способность: до 20 мА на каждый канал
• Радиоканал: 2.4 ГГц (совместим с системами SMART)
• Функция: Push-DIM - регулировка яркости кнопкой на устройстве
• Степень защиты: IP20 - противостояние только случайным прикосновениям, не защищён от пыли и влаги
• Корпус: ПВХ (пластик), не металлический
• Габариты: 175 × 45 × 27 мм

Совместимость и монтаж

Конвертер 0-10V 302-72-SH-DRI-PD-SUF 230В 2x20мА 2.4G IP20 пластик совместим с любыми драйверами, поддерживающими вход 0–10 В. Для работы необходима совместимая система управления (например, контроллеры INTELLIGENT ARLIGHT серии SMART). Монтаж выполняется в распределительную коробку или щиток. Подключение: фаза и ноль - к клеммам питания; выходные провода - к входам 0–10 В драйверов. Каждый канал работает автономно. Переключатель на корпусе выбирает режим 0–10 В или 1–10 В - важно установить его правильно, чтобы избежать мерцания или невключения светильника.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего монтажа. IP20 исключает использование во влажных помещениях, на улице или в местах с высокой запылённостью. Напряжение 230 В требует соблюдения правил электромонтажа: питание подаётся только после отключения сети, заземление не предусмотрено - корпус не является защитным.

Преимущества

• Два независимых канала позволяют управлять двумя группами светильников одним устройством
• Функция Push-DIM даёт возможность ручного регулирования яркости без внешней системы управления
• Переключаемый диапазон 0–10 В / 1–10 В обеспечивает гибкую совместимость с различными драйверами
• Малые габариты удобны для компактных шкафов и распределительных коробок

Ограничения применения

• Не предназначен для использования в условиях повышенной влажности, пыли, температур ниже 0 C или выше +40 C
• Не имеет заземления - нельзя применять в металлических корпусах без дополнительной изоляции
• Поддерживает только радиосигналы от систем SMART - не совместим с другими протоколами (Zigbee, Z-Wave, Bluetooth и др.)
• Максимальная нагрузка 20 мА на канал - не подходит для драйверов с потреблением более 20 мА

Примеры использования

• Замена проводного выключателя на беспроводной в офисе: конвертер установлен в щите, управляет 10 LED-светильниками через один канал
• Обновление освещения в торговом зале: старые драйверы остаются, новые радиокнопки управляют яркостью через этот конвертер
• Интеграция в систему “умного дома”: конвертер 0-10V 302-72-SH-DRI-PD-SUF 230В 2x20мА 2.4G IP20 пластик связывает домашнюю автоматизацию с люминесцентными светильниками

Практические советы

• Перед подключением проверьте режим переключателя на корпусе - он должен соответствовать входному диапазону вашего драйвера
• Если светильники не реагируют - проверьте нагрузку: суммарный ток всех подключённых драйверов не должен превышать 20 мА на канал
• Не располагайте устройство рядом с источниками помех (частотные преобразователи, мощные двигатели)
• Для долговечности используйте только качественные провода сечением не менее 0.75 мм2 для выходных цепей 0–10 В
• При использовании двух каналов - прокладывайте отдельные пары проводов к каждой группе светильников, не соединяйте их параллельно
