Панель SMART-P34-DIM-IN White (230V, 0-10V, Sens, 2.4G) (ARL, IP20 Пластик, 5 лет) - 027111 Arlight

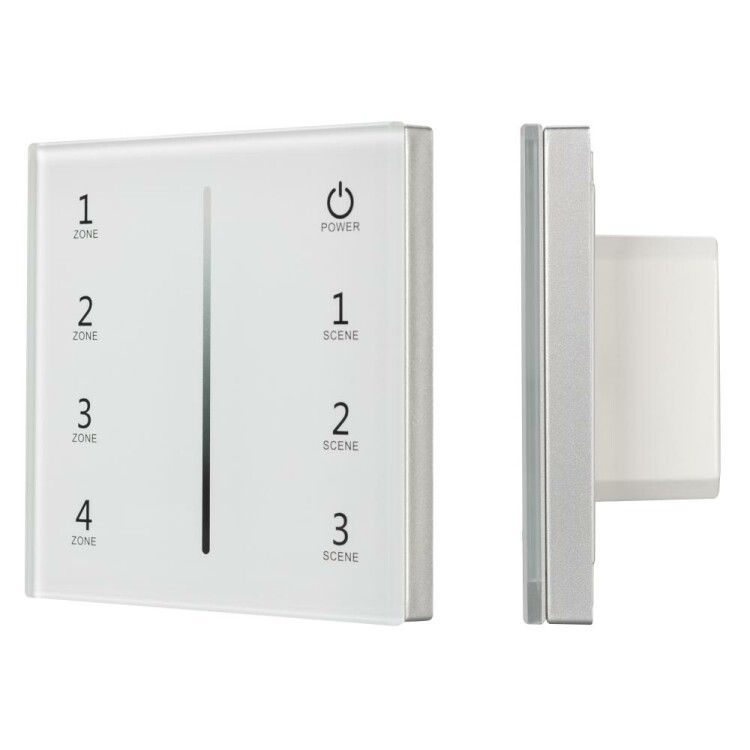

Панель SMART-P34-DIM White (230V, 0-10V, Sens, 2.4G) IP20 пластик - это встраиваемая сенсорная панель управления освещением с регулировкой яркости по сигналу 0–10 В. Подходит для установки в помещениях с нормальными условиями эксплуатации, совместима с большинством диммеров этого типа. Бренд Arlight, артикул 027111.

Назначение и область применения

Панель SMART-P34-DIM White предназначена для точечного управления уровнем яркости светодиодных светильников и других устройств, поддерживающих аналоговый диммирование по сигналу 0–10 В. Используется в офисах, гостиницах, жилых интерьерах, торговых центрах и других закрытых помещениях, где требуется комфортное и бесшумное управление освещением без механических кнопок.

Технические характеристики

• Входное напряжение: 230 В (рабочий диапазон 86–265 ВАС)
• Выходной сигнал: 0–10 В (аналоговый, совместим с диммерами стандарта 0/1-10 V)
• Номинальный ток: 0,015 А
• Тип управления: сенсорная полоса (без механических элементов)
• Количество зон управления: 4
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: пластик, лицевая панель - закалённое стекло
• Цвет: белый
• Габариты: 86×86×35 мм
• Способ монтажа: встраиваемый в стену или панель

Совместимость и монтаж

Панель SMART-P34-DIM White работает с любыми диммерами, принимающими управляющий сигнал 0–10 В. Для подключения используются два провода на выход: один - для сигнала 0 В (обычно черный или синий), второй - для сигнала 10 В (обычно красный или белый). Питание подаётся на саму панель через фазу и ноль (230 В). Монтаж выполняется в стандартную круглую или прямоугольную нишу глубиной не менее 35 мм. Размеры 86×86 мм соответствуют типовым проёмам для евростандартных выключателей. Перед установкой проверьте соответствие посадочного отверстия в стене - панель не имеет комплекта для настенного крепления вне ниши.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в сухих помещениях. IP20 означает, что панель не защищена от попадания воды и пыли - её нельзя использовать в ванных комнатах, на кухне без брызгозащиты, в подвале или на улице. Напряжение питания 230 В требует соблюдения правил работы с высоким напряжением - монтаж должен выполнять квалифицированный электромонтёр.

Преимущества

• Сенсорное управление - долговечность, отсутствие износа механических частей
• Четыре независимые зоны позволяют управлять разными группами светильников одной панелью
• Работает с широким диапазоном входного напряжения (86–265 В), что повышает надёжность при перепадах сети
• Белый цвет и минималистичный дизайн легко вписываются в современные интерьеры
• Поддерживает технологию 2.4 ГГц - возможна интеграция в беспроводные системы управления (при использовании совместимого шлюза)

Ограничения применения

• Не подходит для помещений с повышенной влажностью (ванная, баня, бассейн) из-за IP20
• Не предназначен для управления мощными нагрузками - максимальный ток выхода всего 0,015 А; используется исключительно как управляющее устройство, а не как силовой переключатель
• Требует наличия внешнего диммера, способного принимать сигнал 0–10 В - панель сама не питает светильники
• Не работает без подачи напряжения 230 В на саму панель - она не автономна

Примеры использования

• Управление подсветкой потолка в спальне - одна зона для основного света, другая - для ночника
• Регулировка яркости в офисном кабинете: четыре группы LED-панелей по периметру комнаты
• Интеграция в систему “умный дом” - панель передаёт сигнал на контроллер, который затем управляет несколькими диммерами
• Освещение в гостинице: панель на стене у кровати позволяет менять уровень света без вставания

Практические советы

• Перед монтажом убедитесь, что диммер, к которому подключается панель, действительно поддерживает 0–10 В - некоторые модели работают только с PWM или DALI
• При прокладке кабеля между панелью и диммером используйте экранированный двужильный провод - это снижает помехи и обеспечивает стабильную работу
• Не устанавливайте панель рядом с источниками сильных ЭМИ (частотные преобразователи, мощные двигатели)
• При замене старого выключателя - проверьте глубину коробки: 35 мм - минимальный допустимый размер
• Если панель не реагирует на касание - проверьте наличие питания 230 В и целостность соединений с диммером
