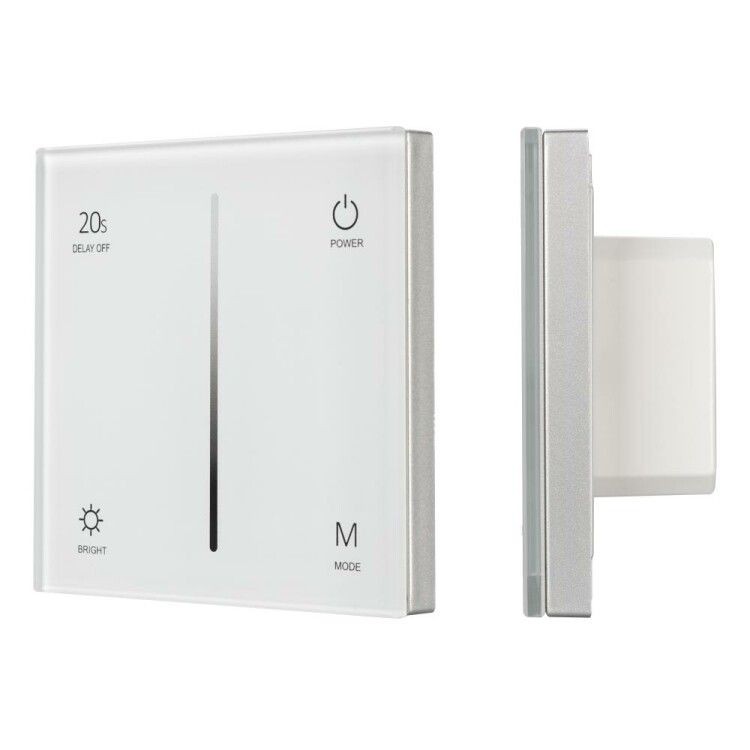

Панель SMART-P35-DIM-IN White (230V, 0-10V, Sens, 2.4G) (ARL, IP20 Пластик, 5 лет) - 027112 Arlight

Панель SMART-P35-DIM-IN White 230V 0-10V Sens 2.4G IP20 Пластик - встраиваемая сенсорная панель от Arlight для регулировки яркости светодиодных светильников через сигнал 0–10 В. Подходит для систем освещения в офисах, жилых помещениях и коммерческих объектах.

Назначение и область применения

Панель SMART-P35-DIM-IN White 230V 0-10V Sens 2.4G IP20 Пластик предназначена для управления уровнем яркости светильников, поддерживающих аналоговый димминг 0–10 В. Она используется там, где нужна точная и бесступенчатая настройка освещения - например, в офисах, гостиницах, ресторанах, спальнях и других закрытых помещениях. Панель работает как интерфейс между сетью 230 В и диммерами, преобразуя прикосновение пользователя в управляющий сигнал.

Технические характеристики

• Входное напряжение: 230 В (рабочий диапазон 86–265 ВАС)
• Выходной сигнал: 0–10 В (для управления внешними диммерами)
• Номинальный ток: 0,015 А
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли
• Габариты: 86×86×35 мм
• Цвет корпуса: белый
• Материал лицевой поверхности: стекло
• Управление: сенсорная полоса (касание)
• Количество управляемых зон: одна
• Тип монтажа: встраиваемый

Совместимость и монтаж

Панель SMART-P35-DIM-IN White 230V 0-10V Sens 2.4G IP20 Пластик совместима со всеми устройствами, принимающими аналоговый сигнал 0–10 В - это большинство современных LED-диммеров и контроллеров. Для установки требуется подготовить нишу в стене размером не менее 86×86 мм и глубиной 35 мм. Кабель питания 230 В подключается к клеммам на задней части панели, выходные провода 0–10 В - к соответствующим входам диммера. Обязательно соблюдать полярность при подключении сигнала 0–10 В.

Безопасность и стандарты

Изделие имеет степень защиты IP20, что делает его безопасным для использования внутри помещений, но исключает применение во влажных зонах (ванная, кухня, бассейн) или на улице. Напряжение 230 В требует подключения к сети через автоматический выключатель. Соответствует требованиям безопасности для бытовых и коммерческих электроустановок Евросоюза.

Преимущества

• Чувствительная сенсорная полоса обеспечивает плавную и интуитивную регулировку яркости без механических кнопок
• Работает от широкого диапазона напряжений (86–265 ВАС), что повышает надежность при колебаниях сети
• Компактные размеры позволяют легко встроить панель в стандартные монтажные коробки
• Белый матовый корпус гармонирует с любым интерьером
• Поддержка стандарта 0–10 В гарантирует совместимость с множеством решений для умного освещения

Ограничения применения

• Не подходит для влажных и пыльных сред из-за низкой степени защиты IP20
• Не управляет напрямую светильниками - требует внешнего диммера с входом 0–10 В
• Ограничен одной зоной управления; для нескольких зон нужны несколько панелей
• Не поддерживает Wi-Fi, Zigbee или другие беспроводные протоколы - управление только по проводному сигналу 0–10 В

Примеры использования

• Регулировка яркости в офисном светодиодном освещении через одну панель на каждом этаже
• Настройка атмосферного освещения в номерах отеля
• Контроль уровня света в художественной студии или фотостудии
• Интеграция в системы «умный дом» с центральным контроллером, принимающим сигнал 0–10 В

Практические советы

• Перед монтажом проверьте, чтобы ваш диммер действительно принимает сигнал 0–10 В - некоторые модели используют PWM или DALI
• При прокладке кабелей 0–10 В используйте экранированные провода, особенно при длинных трассах (>10 м), чтобы избежать помех
• Учитывайте посадочные размеры 86×86 мм - стандартная монтажная коробка 60 мм не подойдет
• Не перегревайте панель - не располагайте её рядом с источниками тепла (например, радиаторами)
• При замене старой клавишной панели - убедитесь, что новая панель получает питание 230 В, так как многие старые диммеры работали от переменного тока без отдельного питания
