Пластик 5 лет) - 023061 Диммер SMART-D1-DIM (12-36V 0/1-10V) (ARL IP20 Arlight

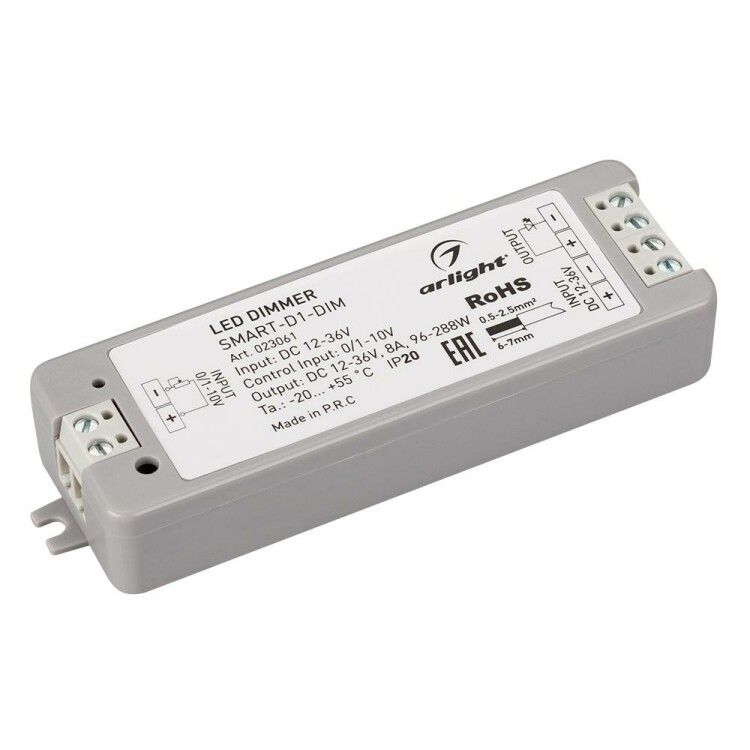

Диммер Arlight 023061 - устройство для плавного регулирования яркости светодиодных лент с питанием 12–36 В постоянного тока. Управление осуществляется через сигнал 1–10 В, что делает его совместимым с большинством контроллеров и систем автоматизации. Корпус из пластика обеспечивает компактность и легкий накладной монтаж.

Назначение и область применения

Диммер Arlight 023061 предназначен для управления яркостью одноцветных светодиодных лент и других нагрузок с напряжением 12–36 В постоянного тока. Подходит для установки в бытовых и коммерческих системах освещения: интерьерное освещение, вывески, декоративная подсветка, торговые залы, офисы.

Технические характеристики

• Рабочее напряжение: 12–36 В постоянного тока (вход и выход одинаковы)
• Максимальный выходной ток: 8 А
• Максимальная выходная мощность: до 288 Вт (при 36 В) / минимум 96 Вт (при 12 В)
• Тип управления: аналоговый сигнал 1–10 В (не PWM, не DALI)
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, но не от воды и пыли
• Корпус: пластик (PVC), серый цвет
• Габариты: 97 × 33 × 18 мм
• Количество каналов: 1
• Исполнение: статическое - работает постоянно при подключении питания и сигнала управления

Совместимость и монтаж

Устройство подключается последовательно между источником питания и светодиодной лентой. Для работы требуется внешний контроллер, генерирующий сигнал 1–10 В (например, настенный диммер, PLC или управляющая система освещения).

Монтаж накладной - фиксируется саморезами или двусторонним скотчем на поверхность. Не требует DIN-рейки. Клеммы рассчитаны на провода до 2,5 мм2. Обязательно соблюдайте полярность: + и – на входе и выходе должны соответствовать источнику и нагрузке.

Безопасность и стандарты

Диммер Arlight 023061 соответствует требованиям безопасности для внутреннего использования. IP20 исключает применение во влажных помещениях, на улице или в местах с риском попадания жидкостей. Не предназначен для эксплуатации в условиях повышенной запыленности или температур ниже 0 C без дополнительной защиты.

Преимущества

• Поддерживает широкий диапазон напряжений - совместим со всеми популярными LED-лентами 12 В и 24 В
• Простое управление через стандартный сигнал 1–10 В - легко интегрируется в существующие системы
• Компактный размер позволяет устанавливать в ограниченном пространстве
• Низкая тепловая нагрузка - не требует радиатора при работе до 288 Вт

Ограничения применения

• Не работает с RGB-лентами или многоцветными системами - только монохромные нагрузки
• Не предназначена для переменного тока (AC) - только постоянный ток DC
• IP20 не допускает использование в ванных комнатах, на балконах, в цехах с брызгами или высокой влажностью
• Не имеет функции сохранения уровня яркости после отключения питания - каждый раз требуется новая настройка
• Максимальная мощность зависит от напряжения: при 12 В - до 96 Вт, при 36 В - до 288 Вт; важно правильно рассчитывать нагрузку

Примеры использования

• Подсветка потолочных ниш в квартире с управлением через настенный диммер 1–10 В
• Освещение витрин магазина с интеграцией в систему умного дома
• Фонари на производственной линии, где нужна регулировка яркости по графику
• Декоративная подсветка в ресторане, управляемая с пульта или программного интерфейса

Практические советы

• Перед установкой проверьте суммарную мощность ленты - она должна быть меньше 288 Вт и не превышать 8 А
• Если используете длинную ленту (>10 м), убедитесь, что сечение проводов достаточное (минимум 1,5 мм2 для 12 В, 1 мм2 для 24 В)
• Сигнал 1–10 В должен быть стабильным - шумы или помехи могут вызвать мерцание
• Не перегружайте устройство: даже если лента потребляет 250 Вт, лучше выбрать запас по мощности 10–15%
• Диммер Arlight 023061 не заменяет блок питания - он лишь регулирует уровень яркости уже подключенного источника питания
