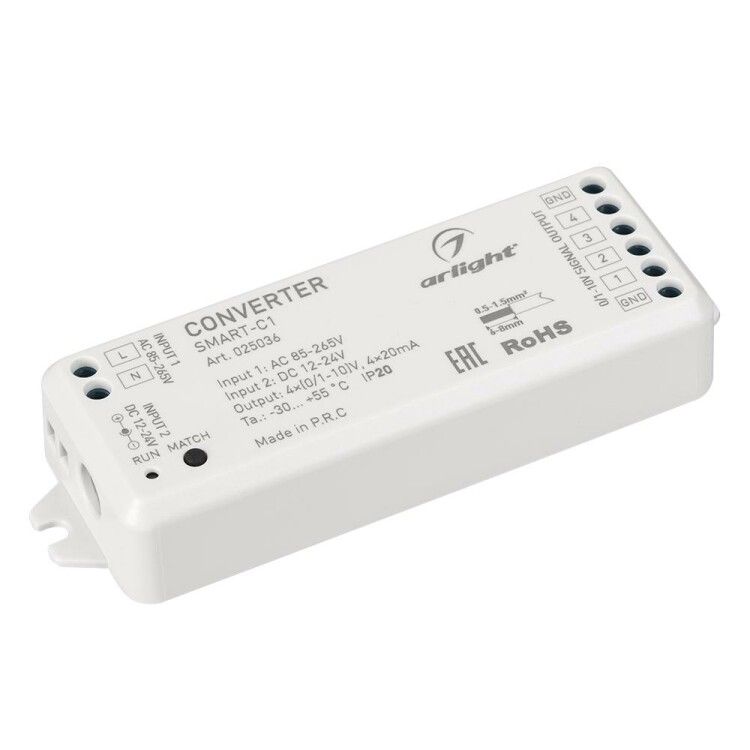

Конвертер SMART-C1 (12-24V, RF-0/1-10V, 2.4G) (ARL, IP20 Пластик, 5 лет) - 025036 Arlight

Конвертер SMART-C1 (12-24V, RF-0/1-10V, 2.4G) IP20 пластик от Arlight преобразует радиосигнал от пульта дистанционного управления в аналоговый сигнал 0–10 В для управления светодиодными светильниками. Устройство подходит для систем освещения с централизованным управлением, особенно там, где проводка затруднена.

Назначение и область применения

Конвертер SMART-C1 предназначен для перевода беспроводного RF-сигнала от пультов серии SMART в аналоговый токовый сигнал 0–10 В. Это позволяет управлять светильниками с регулируемой яркостью через пульт, даже если они подключены к драйверам, требующим именно этот тип входа. Подходит для офисов, торговых залов, гостиниц и других помещений, где требуется удобное дистанционное управление уровнем освещения без прокладки дополнительных проводов.

Технические характеристики

• Входное напряжение: 100–240 В переменного тока (для работы от сети) или 12–24 В постоянного тока (для подключения к DC-источнику)
• Выходной сигнал: 0–10 В постоянного тока на каждом из 4 каналов
• Нагрузочная способность: до 20 мА на канал
• Рабочий диапазон частот: 2.4 ГГц (совместим с пультами SMART)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли
• Корпус: белый, изготовленный из ПВХ
• Габариты: 114 × 38 × 20 мм
• Способ монтажа: накладной

Совместимость и монтаж

Конвертер SMART-C1 совместим с пультами дистанционного управления серии SMART. Для подключения необходимо:

• Подать питание - либо от сети 230 В, либо от источника 12–24 В постоянного тока
• Запитать каждый из четырёх выходных каналов на соответствующий драйвер светильника с входом 0–10 В
• Установить устройство на стену или поверхность с помощью саморезов - корпус имеет крепёжные отверстия

Не используйте для подключения к драйверам с требуемым током более 20 мА - возможны перегрев и отказ. Каждый канал работает автономно, можно управлять 4 разными группами светильников.

Безопасность и стандарты

Конвертер SMART-C1 соответствует требованиям безопасности для бытовых и коммерческих электронных устройств. IP20 означает, что устройство не предназначено для установки во влажных помещениях, на улице или в местах с высокой запылённостью. Монтаж допускается только внутри закрытых помещений.

Преимущества

• Четыре независимых выхода позволяют управлять сразу четырьмя группами светильников одним пультом
• Поддерживает два варианта питания - от сети 230 В и от низковольтного источника, что повышает гибкость установки
• Небольшие размеры и компактный накладной монтаж упрощают интеграцию в существующую систему освещения
• Использование стандарта 0–10 В обеспечивает точную и стабильную регулировку яркости

Ограничения применения

• Не применяйте в условиях повышенной влажности, на улице или в производственных зонах с пылью - IP20 недостаточно для таких сред
• Не подключайте к драйверам с потреблением тока выше 20 мА на канал - это вызовет перегрузку и выход устройства из строя
• Не используется с пультами других серий - только с пультами SMART
• Не поддерживает протоколы DALI, Zigbee, Wi-Fi - только RF-сигнал 2.4 ГГц

Примеры использования

• Управление яркостью LED-панелей в офисном зале через один пульт
• Настройка уровня освещения в номерах гостиницы - каждая группа светильников на своём канале
• Регулировка подсветки в торговом зале: вечерний режим, рабочий день, выключение
• Интеграция в уже установленную систему 0–10 В без замены драйверов

Практические советы

• Перед монтажом проверьте, что драйверы светильников поддерживают вход 0–10 В и имеют максимальный ток нагрузки ≤20 мА
• При использовании питания от сети 230 В соблюдайте правила электромонтажа - подключайте через автоматический выключатель
• Если система состоит из нескольких конвертеров SMART-C1, убедитесь, что все пульты настроены на разные каналы, чтобы избежать помех
• Для долговечности не размещайте устройство рядом с источниками тепла - нагрев снижает срок службы электроники
• При необходимости расширения системы - можно использовать несколько Convereter SMART-C1 в одном помещении, главное - правильно спланировать зоны управления
