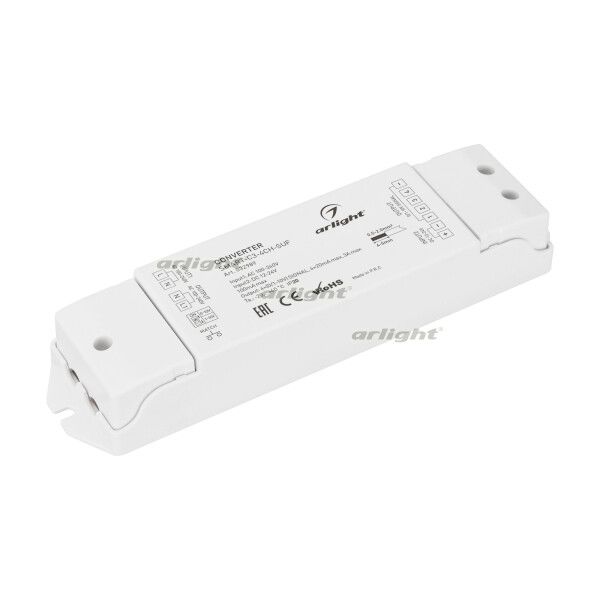

Конвертер SMART-C3-4CH-SUF (12-24V, RF-0/1-10V, 2.4G) (Arlight, IP20 Пластик, 5 лет) | 032989 Arlight

Конвертер SMART-C3-4CH-SUF (12-24V, RF-0/1-10V, 2.4G) IP20 Пластик от Arlight преобразует радиосигналы от пультов дистанционного управления в аналоговый сигнал 0–10 В для управления освещением. Устройство подходит для систем автоматизации с четырьмя каналами, работает от сети 230 В и устанавливается накладным способом.

Назначение и область применения

Конвертер SMART-C3-4CH-SUF предназначен для перевода беспроводных команд с пультов серии SMART в аналоговые сигналы 0–10 В, которые используются для регулировки яркости светодиодных светильников, драйверов и других устройств с управлением по этому протоколу. Подходит для установки в жилых, коммерческих и офисных помещениях, где требуется удалённое управление уровнем освещения без проводного контроля.

Технические характеристики

• Тип устройства: Преобразователь сигнала (RF → 0/1–10 В)
• Входное напряжение: 100–240 В переменного тока (AC)
• Выходное напряжение: 12–24 В постоянного тока (DC) - питание внутренней схемы
• Выходной сигнал: 0–10 В (4 независимых канала)
• Максимальный ток на канал: 20 мА
• Частота связи: 2.4 ГГц (радиоуправление)
• Степень защиты: IP20 - защита от прикосновений и ограниченная защита от пыли
• Корпус: Пластик (PVC), белый цвет
• Размеры: 175 × 45 × 27 мм
• Способ монтажа: Накладной
• Переключатель выбора режима: На корпусе - 0–10 В / 1–10 В

Совместимость и монтаж

Конвертер SMART-C3-4CH-SUF совместим с любыми пультами дистанционного управления серии SMART, использующими частоту 2.4 ГГц. Для работы необходимо подключить вход к сети 230 В, а выходные каналы - к драйверам светильников с интерфейсом 0–10 В. Монтаж выполняется на стену или поверхность с помощью саморезов через крепёжные отверстия в корпусе. Каждый из четырёх выходов можно настроить отдельно: выбрать диапазон 0–10 В (полный) или 1–10 В (без выключения до нуля).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовой и легкой промышленной электроники. IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли - применение допускается только во внутри помещении, в сухих условиях. Не предназначено для установки в зонах с высокой влажностью, на улице или в производственных средах с пылевыми выбросами.

Преимущества

• Четыре независимых канала позволяют управлять разными группами светильников одним пультом
• Выбор между 0–10 В и 1–10 В позволяет гибко адаптировать поведение системы под тип драйвера
• Накладной монтаж упрощает установку без вскрытия штроб или распределительных коробок
• Поддержка стандарта 0–10 В - широкая совместимость с большинством современных LED-драйверов
• Работает от стандартной сети 230 В - не требует внешнего блока питания

Ограничения применения

• Не используется вне помещений - IP20 не защищает от воды и пыли
• Не подходит для управления мощными нагрузками выше 20 мА на канал - при превышении возможны сбои или повреждение
• Требует предварительной парировки с пультом SMART; несовместим с другими брэндами или протоколами (Zigbee, Wi-Fi, Bluetooth)
• Не имеет функции сохранения состояния после отключения питания - при сбое сети все каналы сбрасываются в минимальное значение

Примеры использования

• Управление яркостью светодиодных потолочных светильников в офисном зале с одного пульта
• Настройка сценариев освещения в ресторане: вечерний, обеденный, закрытие
• Регулировка уровня подсветки в торговой витрине с использованием нескольких каналов
• Автоматизация освещения в спальне или гостиной с пультом от Smart-системы

Практические советы

• Проверьте, что ваш светильник или драйвер поддерживают вход 0–10 В - иначе конвертер не будет работать
• При подключении нескольких драйверов к одному каналу суммарный ток потребления не должен превышать 20 мА
• Используйте качественные медные провода сечением не менее 0.5 мм2 для выходных цепей - особенно при длинных трассах
• Перед первым запуском убедитесь, что переключатель на корпусе установлен в нужный режим: 0–10 В (для полного выключения) или 1–10 В (для сохранения минимальной яркости)
• При проблемах со связью - проверьте расстояние до пульта (до 10 м в помещении) и наличие металлических препятствий
