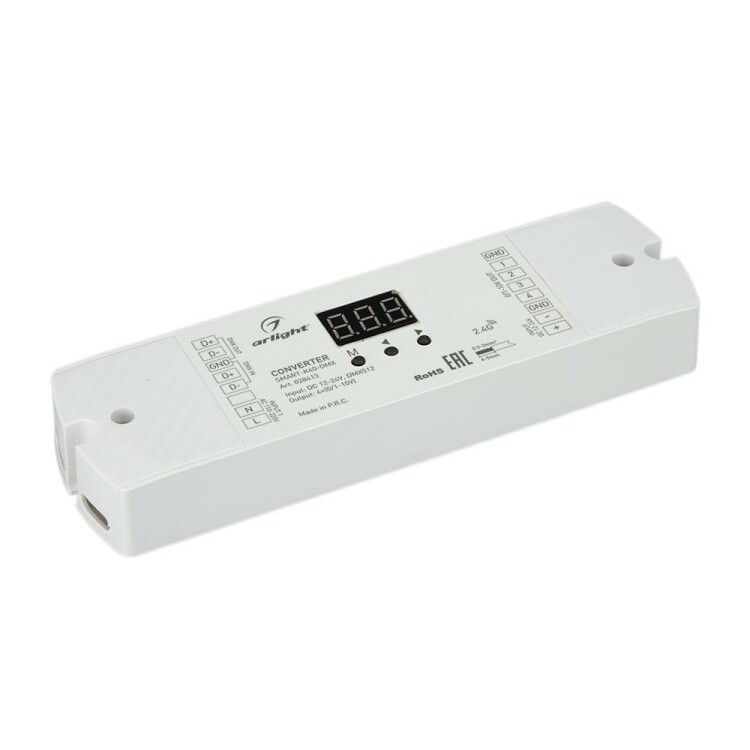

Конвертер SMART-K40-DMX (12-24V, 0/1-10V) (ARL, IP20 Пластик, 5 лет) - 028413 Arlight

Конвертер SMART-K40-DMX (12-24V, 0/1-10V) IP20 пластик от Arlight преобразует цифровой сигнал DMX512 в аналоговый уровень 0–10 В или 1–10 В, позволяя управлять светодиодными светильниками и драйверами с аналоговым входом. Устройство подходит для систем освещения, где требуется точная регулировка яркости через существующую DMX-сетевую инфраструктуру.

Назначение и область применения

Конвертер SMART-K40-DMX (12-24V, 0/1-10V) IP20 пластик используется для связи между контроллерами DMX512 и источниками света, которые принимают управление по уровню напряжения 0–10 В или 1–10 В. Применяется в театрах, студиях, коммерческих интерьерах, выставочных залах и других объектах, где уже установлена DMX-система, но необходимо подключить современные LED-драйверы с аналоговым управлением.

Технические характеристики

• Тип устройства: Конвертер сигнала DMX512 → 0/1–10 V
• Вход: DMX512 (XLR-3)
• Выход: 4 канала, каждый - 0–10 В или 1–10 В (переключается на плате)
• Ток нагрузки на канал: до 20 мА
• Питание: постоянный ток 12–24 В
• Защита: IP20 - противостояние крупным частицам, но не защищён от воды и пыли
• Габариты: 170 × 50 × 23 мм
• Цвет корпуса: белый
• Индикация: цифровой экран для отображения текущего уровня сигнала на каждом канале
• Способ монтажа: накладной

Совместимость и монтаж

Конвертер SMART-K40-DMX (12-24V, 0/1-10V) IP20 пластик совместим со всеми устройствами, передающими сигнал DMX512 - контроллерами, пультами, программаторами. Выходы подходят для драйверов LED-светильников с аналоговым управлением (например, Mean Well, Philips, Osram). Для подключения используйте двухпроводную линию: + и – для каждого канала. Монтаж осуществляется на стену или DIN-рейку с помощью кронштейнов, входящих в комплект. Кабели DMX должны соответствовать стандарту CAT5e или выше, с экранированием. Подключение питания - полярное: соблюдайте +/-.

Безопасность и стандарты

Устройство соответствует требованиям EMC для бытовых и коммерческих применений. Сертифицировано по нормам CE. IP20 означает, что корпус не защищён от влаги и пыли - не применяйте в помещениях с высокой влажностью, на улице или в цехах с пылевыделением. Напряжение питания не превышает безопасного уровня (SELV), поэтому риск поражения током минимален.

Преимущества

• Чёткая и стабильная передача сигнала - минимальные задержки и шумы
• Выбор режима выхода: 0–10 В (полный диапазон) или 1–10 В (без полного выключения)
• Четыре независимых канала - можно управлять четырьмя группами светильников
• Цифровой дисплей позволяет оперативно проверить уровень сигнала без внешнего оборудования
• Низкий энергопотребление - работает даже при 12 В

Ограничения применения

• Не предназначен для работы во влажных средах - из-за IP20 нельзя использовать в банях, бассейнах, на улице
• Максимальный ток нагрузки 20 мА на канал - не подходит для мощных драйверов, требующих более 20 мА; для таких случаев нужен реле или усилитель
• Не имеет гальванической развязки - возможны помехи при плохой земле в сети
• Работает только с DMX512 - несовместим с sACN, Art-Net, RDM

Примеры использования

• Подключение 4-канального LED-драйвера к пульту DMX в театральной сцене
• Регулировка яркости светодиодных лент в офисном освещении через центральный DMX-контроллер
• Интеграция старых светильников с аналоговым управлением в новую DMX-систему в ресторане
• Управление цветовой температурой LED-панелей в фотостудии с использованием одного конвертера на несколько модулей

Практические советы

• Перед первым запуском выберите нужный режим выхода (0–10 В или 1–10 В): переключатель находится внутри корпуса - откройте крышку и измените перемычку
• Проверьте, чтобы суммарный ток всех 4 каналов не превышал 80 мА - это предел внутренней схемы
• Используйте качественный DMX-кабель с экранированием и правильной терминированием на конце линии
• Если светильники мерцают - проверьте качество заземления и наличие помех от переменного тока рядом с кабелями
• Для длительной работы в закрытом шкафу обеспечьте вентиляцию - корпус нагревается при максимальной нагрузке
• Конвертер SMART-K40-DMX (12-24V, 0/1-10V) IP20 пластик - надёжное решение для тех, кто хочет сохранить существующий DMX-контроль, но заменить устаревшие драйверы
