Конвертер SMART-K38-DMX (12-24V, SPI, 2.4G) (ARL, IP20 Пластик, 5 лет) - 028411 Arlight

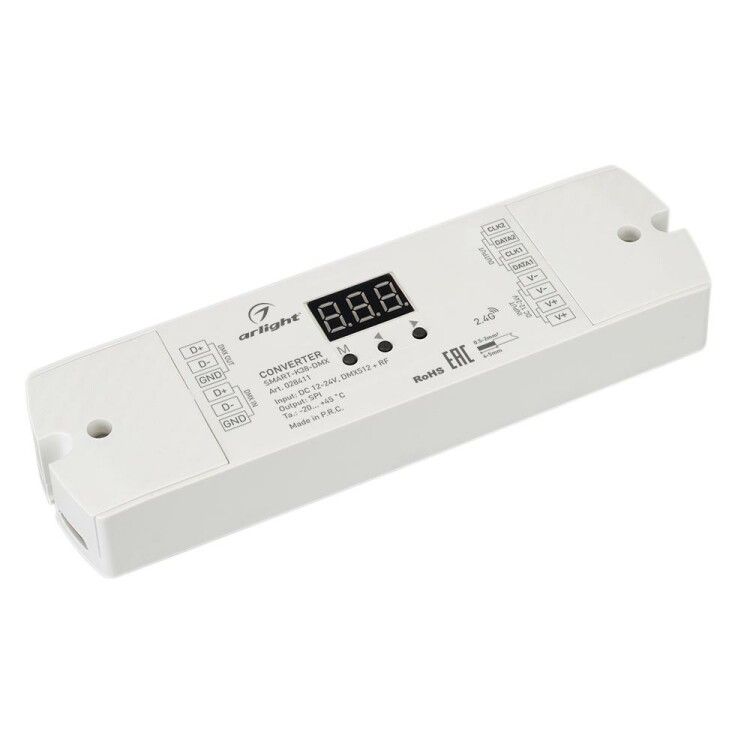

Конвертер SMART-K38-DMX (12-24V, SPI, 2.4G) IP20 Пластик от Arlight преобразует сигнал DMX512 с радиоканала 2.4 GHz в цифровой сигнал SPI (TTL) для управления светодиодными лентами и матрицами. Устройство подходит для установки в местах с ограниченным доступом воды и пыли, где требуется беспроводное управление светом через пульты Arlight.

Назначение и область применения

Конвертер SMART-K38-DMX (12-24V, SPI, 2.4G) IP20 Пластик используется для передачи управляющих команд от беспроводного пульта на LED-устройства, работающие по протоколу SPI. Он принимает сигнал DMX512, полученный по радиоканалу 2.4 GHz, и преобразует его в TTL-сигнал SPI, совместимый с контроллерами светодиодных лент, модулей и матриц. Применяется там, где проводная связь затруднена - например, в декоративной подсветке фасадов, интерьеров, сценографии, а также в мобильных и временных установках.

Технические характеристики

• Тип устройства: Конвертер сигнала DMX512 → SPI (TTL)
• Входное напряжение: 12–24 В постоянного тока (DC)
• Радиоканал входа: 2.4 GHz (совместим с пультами Arlight)
• Выходной интерфейс: SPI (TTL), уровень сигнала 3.3 В
• Поддерживаемое количество пикселей: до 1024
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не защищён от влаги
• Способ монтажа: Накладной, на поверхность
• Габариты: 170 × 50 × 23 мм
• Цвет корпуса: Белый
• Индикация: Цифровой дисплей на корпусе для отображения текущего состояния

Совместимость и монтаж

Конвертер SMART-K38-DMX (12-24V, SPI, 2.4G) IP20 Пластик работает исключительно с пультами управления Arlight, поддерживающими передачу DMX512 по 2.4 GHz. Выход SPI (TTL) подключается напрямую к контроллерам светодиодных лент, которые требуют именно этот тип сигнала - не путать с UART, I²C или PWM. Для монтажа устройство крепится саморезами или двусторонним скотчем на ровную поверхность. Кабели питания и SPI должны быть экранированными, особенно при длинных трассах (>1 м), чтобы избежать помех. Подключение осуществляется через клеммы на плате - внимательно соблюдайте полярность питания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP20 означает, что конвертер SMART-K38-DMX (12-24V, SPI, 2.4G) IP20 Пластик не предназначен для работы во влажных помещениях, на улице или в условиях возможного попадания жидкости. Не используйте в зонах с высокой запылённостью или температурой выше +40 C.

Преимущества

• Отсутствие проводов между пультом и устройством - снижает сложность монтажа и позволяет легко менять расположение светильников
• Цифровой дисплей на корпусе показывает актуальный канал и состояние связи - удобно при настройке и диагностике
• Широкий диапазон питания (12–24 В) обеспечивает гибкость при использовании с различными источниками энергии
• Поддержка до 1024 пикселей - достаточно для большинства средних и крупных LED-проектов
• Совместимость с сериями Arlight - гарантирует стабильную работу в экосистеме бренда

Ограничения применения

• Не подходит для outdoor-установок - IP20 не защищает от влаги и пыли
• Требует точного соответствия формата сигнала: только DMX512 по 2.4 GHz от пультов Arlight; другие пульты не работают
• SPI-выход - только TTL, 3.3 В; не подключать к 5 В или RS-485 контроллерам без уровня преобразования
• Максимум 1024 пикселей - для больших массивов потребуется несколько устройств или внешний усилитель сигнала
• Задержка передачи сигнала по RF может достигать нескольких миллисекунд - не рекомендован для синхронизации с быстродействующими эффектами (например, музыкальный синхро-режим с минимальной задержкой)

Примеры использования

• Подсветка потолочных ниш в ресторане с управлением через портативный пульт Arlight
• LED-матрица на сцене, где провода недопустимы из-за движения декораций
• Архитектурная подсветка фасада здания, где необходимо частое изменение цветовой программы без перебора кабелей
• Временные выставочные стенды, где оборудование часто перемещается

Практические советы

• Перед первым включением проверьте, что пульт Arlight находится в пределах 10 метров от конвертера - расстояние влияет на надёжность связи
• При подключении SPI-линии используйте короткий кабель (<1 м) и избегайте параллельной прокладки с силовыми проводами
• Если дисплей мигает - возможно, потеряна связь с пультом или неверно выбран канал; перезагрузите устройство и переустановите соединение
• Для систем с более чем 1024 пикселей используйте один конвертер SMART-K38-DMX (12-24V, SPI, 2.4G) IP20 Пластик на каждые 1024 пикселей, либо примените SPI-расширители
• Не закрывайте корпус плотными материалами - нужен воздушный зазор для теплоотвода при длительной работе на максимальной нагрузке
