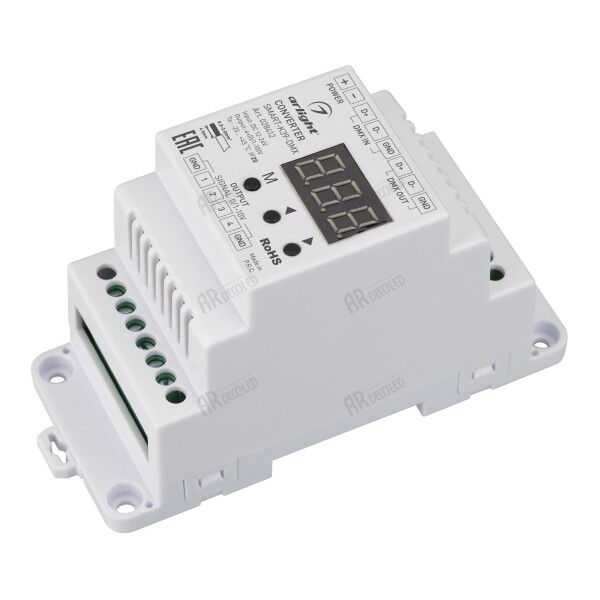

Конвертер SMART-K39-DMX (12-24V, 0/1-10V, DIN) (Arlight, Металл) | 028412 Arlight

Конвертер SMART-K39-DMX (12-24V, 0/1-10V, DIN) от Arlight преобразует сигнал DMX512 в аналоговый уровень 0–10 В или 1–10 В, позволяя управлять светодиодными светильниками и драйверами с аналоговым входом через стандартную DMX-систему. Устройство рассчитано на монтаж на DIN-рейку и подходит для профессионального освещения в помещениях.

Назначение и область применения

SMART-K39-DMX используется для связи между цифровой системой управления освещением (DMX512) и устройствами, принимающими аналоговый сигнал 0–10 В или 1–10 В. Это необходимо, когда драйверы LED-светильников не поддерживают DMX напрямую, но имеют вход для регулировки яркости по напряжению. Применяется в театрах, студиях, офисах, торговых центрах и других объектах, где требуется точная настройка уровня освещённости через центральный контроллер.

Технические характеристики

• Тип устройства: Конвертер сигнала DMX512 → 0/1–10 V
• Вход: DMX512 (XLR-3 или RJ45 - согласно стандарту)
• Выход: 4 канала, каждый - 0–10 В или 1–10 В (выбор режима переключателем)
• Ток нагрузки на канал: до 20 мА
• Питание: постоянный ток 12–24 В
• Защита: IP20 - противостояние крупным частицам, но не защищено от воды и пыли
• Габариты: 110 × 67 × 48 мм
• Монтаж: на DIN-рейку 35 мм
• Индикация: цифровой экран для отображения текущего значения DMX-канала

Совместимость и монтаж

Устройство совместимо со всеми контроллерами, выдающими сигнал DMX512. Подключается к шине DMX последовательно - как обычный приёмник. Выходные провода (для 0–10 В) подсоединяются к соответствующим входам драйверов светильников. Каждый из четырёх выходов управляет одним светильником или группой, если драйверы параллельно подключены и суммарный ток не превышает 20 мА на канал. Монтаж осуществляется на стандартную DIN-рейку - фиксируется щелчком. Напряжение питания подаётся на клеммы L+ и L− на плате.

Безопасность и стандарты

Соответствует требованиям EMC для бытовых и коммерческих применений. Защита IP20 исключает использование в условиях повышенной влажности, пыли или открытых площадках. Не предназначен для установки вне помещений или в зонах с риском механического повреждения.

Преимущества

• Четыре независимых выхода - можно управлять сразу четырьмя источниками света
• Выбор режима 0–10 В / 1–10 В - гибкость подключения к различным типам драйверов
• Цифровой дисплей - позволяет оперативно проверить активный уровень сигнала без внешнего оборудования
• Работает от широкого диапазона напряжений (12–24 В) - совместим с большинством систем постоянного тока
• Компактный размер и DIN-монтаж - экономят место в распределительном щите

Ограничения применения

• Не работает с переменным током - требует стабилизированного источника 12–24 В постоянного тока
• Максимальный ток на канал - 20 мА; не предназначена для прямого управления мощными драйверами без буферных усилителей
• IP20 - нельзя использовать во влажных помещениях (банях, уличных фасадах, подземных парковках)
• Не имеет функции сохранения состояния после отключения - при потере питания восстанавливает работу с начального уровня

Примеры использования

• Управление цветовой температурой LED-панелей в фотостудии через DMX-консоли
• Регулировка яркости светильников в ресторане по сценарию вечернего освещения
• Подключение к существующей DMX-сети в театральном комплексе для контроля фонового подсвечивания
• Автоматизация освещения в торговом зале с использованием программатора и датчиков движения

Практические советы

• Перед подключением выберите нужный режим выхода (0–10 В или 1–10 В) - он задаётся переключателем внутри корпуса. После изменения режима перезагрузите питание.
• Проверьте максимальный допустимый ток вашего драйвера. Если он выше 20 мА - используйте внешний буферный усилитель.
• Длина кабеля от конвертера до светильников не должна превышать 50 метров - чтобы избежать просадки напряжения.
• Настройте адрес DMX-канала на контроллере так, чтобы он не конфликтовал с другими устройствами в сети.
• SMART-K39-DMX не является источником питания - обязательно подключите внешний БП на 12–24 В постоянного тока.
